OpenCASCADE Application Framework

Data Framework Services

eryar@163.com

一、概述Overview

OpenCASCADE的数据框架对来自不同程序的数据提供了统一的处理环境。这就简化了数据交换、修改,也保证了数据统一性、稳定性。实现方法需要用到以下部分:

u 标号Tha tag

u 标签The label

u 属性The attribute

Contents of a document

Figure 1. Contents of a document

如上图所示,框架树的第一个标签(label)是根标签(root)。每个标签(label)有个以整数表示的标号(tag)。由当前标签的标号到根标签的标号,可以得到一个惟一的标号列表,如:0:1:2:1

每个标签(label)可以一些属性(attribute),这些属性可以包含数据。每个属性由GUID来区分。标签最重要的性质是其入口只是数据框架的一个地址。

二、标号The Tag

一个标号Tag就是一个整数,它用两种方式标示了一个label

u 相对标示法 Relative identification:一个标签的标号只与其父标签有关系。如对于一个指定的标签,可能由四个子标签组成,其标号分别为2718100。使用相对标示方法,在设置属性时有安全的范围。

u 绝对标示法 Absolute identification:一个标签在数据框架中位置由无歧义的、从根标签的标号到当前标签的标号用冒号表示的标号列表(list of tags)来表示。

不管采用哪种方法,都要注意的是这些标号的值没什么实际的意义。只是用来确定每个标签在树结构的位置,都是为了使用文档支持Undo/Redo的功能。

创建标号Tag的两种方式:

u Random delivery 随机创建;

u User-defined delivery 用户自定义创建;

正如字面所说,随机创建标号时,标号是由系统随机生成。用户自定义创建标号时,标号的值是创建标号函数的参数。

1. 随机创建标号法生成子标签 Creating child labels using random delivery of tags

使用TDF_TagSource::NewChild来添加标签。如下代码所示,函数NewChild的参数level2也是一个TDF_Label

2. 用户自定义创建标号法生成子标签 Creation of a child label by user delivery from a tag

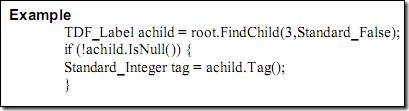

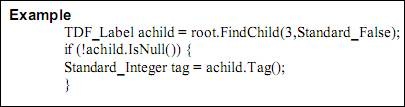

创建子标签的另一种方式就是用户自定义创建。即在指定标号创建标签。可以使用TDF_Label::FindChildTDF_Label::Tag来获得指定标号的子标签。

如上代码所示,3是需要查找的标签的标号,Standard_False用来表示若查找不到指定标号时是否创建子标签。

三、标签The Label

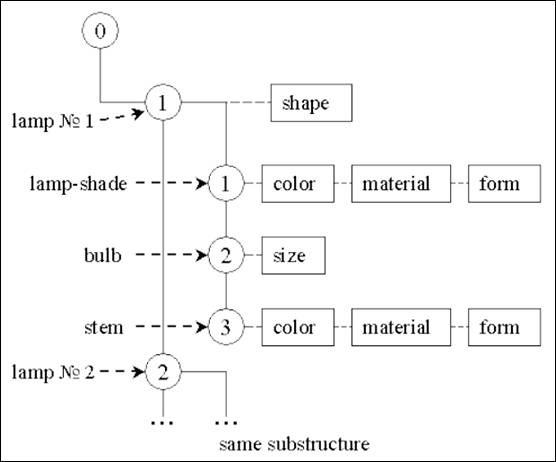

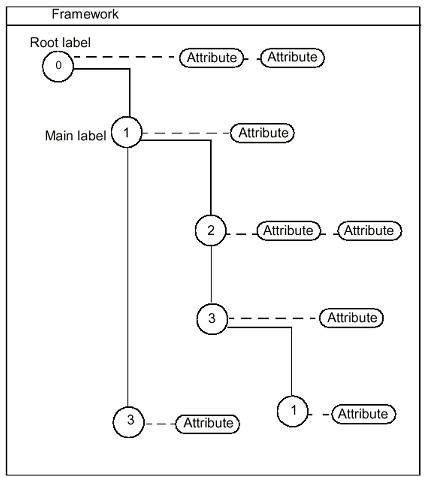

标号(Tag)给了标签(Label)一个唯一的地址。数据框架中的标签是包含属性,绑定数据的容器。数据框架的本质是一个标签树,如下图所示:

数据框架中的标签不能被删除,因此,当文档打开后已经的数据框架结构不能被删除。

1. 创建标签 Label creation

可以在任意层次创建标签,也可以找到标签在数据框架中的深度(Depth)。TDF_Label提供上述功能。

2. 创建子标签 Creating child labels

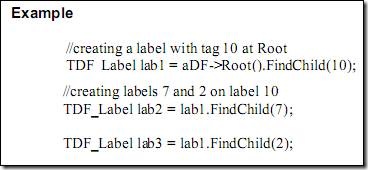

在数据框架中指定标签上创建子标签使用TDF_Label::FindChild。如下所示:

当把FindChilde的第二个参数设为Standard_True时,就确保了查找不到指定标号的标签时会创建一个标签。如下所示:

3. 访问子标签 Retrieving child labels

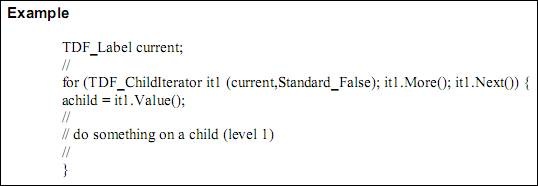

可以使用遍历器来访问当前标签的第一层的子标签。如下所示:

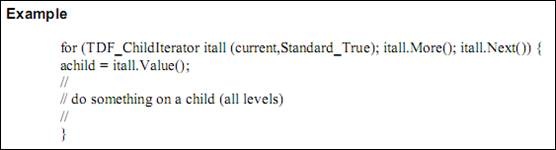

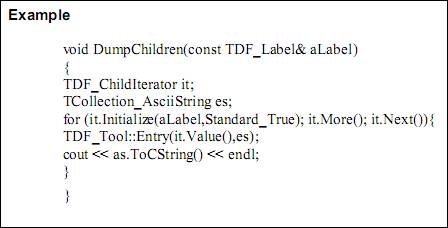

也可以访问当前标签的所有子标签,如下所示:

使用TDF_Tool::Entry可以得到当前标签的入口字符串,如下所示:

4. 访问父标签

访问当前标签的父标签:

四、属性The Attribute

标签本身不包含任何数据。所有数据,不管什么类型,程序的非程序的数据都是保存在属性中。属性是绑定在标签上,且属性可以是任意类型的数据。OCAF提供许多直接可以使用的属性如:整数、实数、轴、平面。也有用于拓朴、功能、可视化的属性。每种类型的属性由GUID来标识。这样做的好处就是所有类型的属性都以相同的方式处理。可以创建新的实例,访问、绑定到标签和从标签上删除等。

1.访问标签的属性

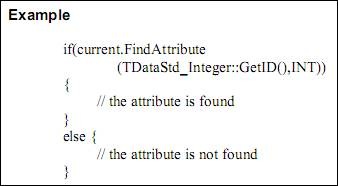

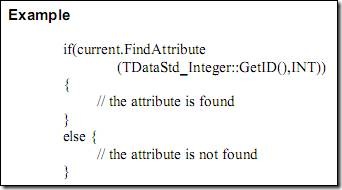

使用函数TDF_Label::FindAttribute来访问标签的属性。如下例所示,

2.使用GUID来标识属性 Identifying an attribute using a GUID

可以创建一个属性对象并得到其GUID。如下例所示,创建了一个整数属性,通过方法ID来得到GUID

3. 将属性绑定到标签 Attaching an attribute to a label

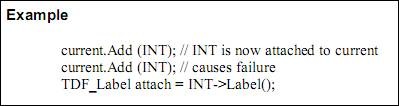

使用函数TDF_Label::Add来将属性绑定到标签。重复绑定相同GUID的属性到一个标签会出现错误。TDF_Attribute::Label可以得到绑定属性的标签。如下所示:

4. 测试标签绑定状态 Testing the attachment to a label

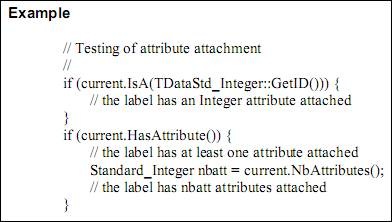

可以使用函数TDF_Attribute::IsA来检验属性是否已经绑定到标签上,函数的参数是属性的GUID。在下例所示,是检测当前标签是否有整数属性,然后得出这个标签属性的数量。函数TDF_Tool::HasAttribute用来检测标签是否绑定的有属性,函数TDF_Tool::NbAttributes返回标签绑定属性的数量。

5. 删除标签的属性 Removing an attribute from a label

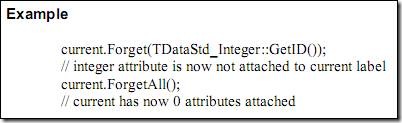

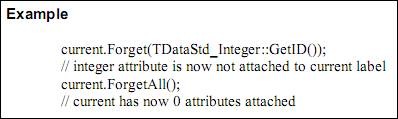

若要将属性从标签中删除,可以使用TDF_Label::Forget,函数参数为属性的GUID。若要删除标签所有属性,使用函数TDF_Label::ForgetAll

6. 特定属性的创建 Specific attribute creation

见《Application Framework User's Guide》。



五、示例程序 Sample Code

  1: //------------------------------------------------------------------------------
  2: //	Copyright (c) 2012 eryar All Rights Reserved.
  3: //
  4: //		File    : Main.cpp
  5: //		Author  : eryar@163.com
  6: //		Date    : 2012-11-4 21:25
  7: //		Version : 0.1v
  8: //
  9: //	Description : OpenCASCADE Application Framework sample code.
 10: //
 11: //==============================================================================
 12:
 13: #include <iostream>
 14: using namespace std;
 15:
 16: #include <TDF_Tool.hxx>
 17: #include <TDF_ChildIterator.hxx>
 18: #include <TDataStd_Integer.hxx>
 19: #include <TDocStd_Document.hxx>
 20:
 21: // Use Toolkit: TKLCAF
 22: #pragma comment(lib, "TKernel.lib")
 23: #pragma comment(lib, "TKLCAF.lib")
 24:
 25: int main(int argc, char* argv[])
 26: {
 27:     TCollection_AsciiString entry;
 28:
 29:     Handle_TDocStd_Document myDF    = new TDocStd_Document("myDocument");
 30:
 31:     // Main label and root label of the data framework.
 32:     TDF_Label   mainLabel   = myDF->Main();
 33:     TDF_Label   root        = mainLabel.Root();
 34:
 35:     cout<<"Main label :";
 36:     mainLabel.EntryDump(cout);
 37:
 38:     cout<<endl<<"Root label :";
 39:     root.EntryDump(cout);
 40:
 41:     // Create a label with tag 10 at Root.
 42:     TDF_Label   myLabel    = root.FindChild(10);
 43:
 44:     cout<<endl<<"Entry of the new label :";
 45:     myLabel.EntryDump(cout);
 46:
 47:     // Retrieving child labels.
 48:     cout<<endl<<"Retrieving child labels: "<<endl;
 49:     for (TDF_ChildIterator it(root); it.More(); it.Next())
 50:     {
 51:         it.Value().EntryDump(cout);
 52:         cout<<endl;
 53:     }
 54:
 55:     // Attaching an attribute to a label.
 56:     Handle_TDataStd_Integer INT = new TDataStd_Integer;
 57:     myLabel.AddAttribute(INT);
 58:
 59:     // Testing of attribute attachment.
 60:     if (myLabel.IsAttribute(INT->GetID()))
 61:     {
 62:         cout<<"The attribute is attached to the label."<<endl;
 63:     }
 64:     else
 65:     {
 66:         cout<<"The attribute is not attached to the label."<<endl;
 67:     }
 68:
 69:     // Removing an attribute from a label.
 70:     myLabel.ForgetAttribute(INT->GetID());
 71:
 72:     // Testing of attribute attachment.
 73:     if (myLabel.IsAttribute(INT->GetID()))
 74:     {
 75:         cout<<"The attribute is attached to the label."<<endl;
 76:     }
 77:     else
 78:     {
 79:         cout<<"The attribute is not attached to the label."<<endl;
 80:     }
 81:
 82:     return 0;
 83: }

输出结果如下所示:

  1: Main label :0:1
  2: Root label :0:
  3: Entry of the new label :0:10
  4: Retrieving child labels:
  5: 0:1
  6: 0:10
  7: The attribute is attached to the label.
  8: The attribute is not attached to the label.
  9: Press any key to continue . . .





eryar@163.com

2012-11-06

Feedback

# re: OpenCASCADE Application Framework Data Framework Services  回复  更多评论

2012-11-07 09:33 by 力为
最好不用这个组件

# re: OpenCASCADE Application Framework Data Framework Services  回复  更多评论

2012-11-07 12:27 by occ
@力为
为什么不能使用这个组件?说说原因吧

# re: OpenCASCADE Application Framework Data Framework Services  回复  更多评论

2012-11-07 17:23 by eryar
@力为
我想如果对树形结构的数据的操作进行撤消与重做的话,这种框架还是值得参考的吧?

# re: OpenCASCADE Application Framework Data Framework Services  回复  更多评论

2012-11-19 23:05 by aslan
如果说没有仔细研究该部分,或者没有自己认为更加好的解决方法,还是建议采用OCAF,不需要人云亦云。

# re: OpenCASCADE Application Framework Data Framework Services  回复  更多评论

2012-11-20 18:15 by eryar
@aslan
是啊。
OCAF也是别人的劳动成果啊!

# re: OpenCASCADE Application Framework Data Framework Services  回复  更多评论

2013-10-22 09:19 by 力为
@eryar
1. 繁琐
最最开始的时候用OCAF,简单的描述没什么问题。需要保存的数据多的时候,有很多体力活。每次都遍历树,使用不方便。
2. 臃肿
用GUID标识,Undo/Redo保存的数据太多,耗费内存。

简单的应用用不上,复杂的应用使用起来不方便。我们都是按照自己的需求自己实现的。

# re: OpenCASCADE Application Framework Data Framework Services  回复  更多评论

2013-10-22 19:48 by eryar
@力为
赞同,
不过我正在写的一个小程序正好用上了,
:-)
