依托主流工厂设计软件数字化交付数据文件，AVEVA公司PDMS/E3D的RVM和Intergraph公司SP3D的VUE：

PlantAssistant可以解析VUE和RVM中三维模型数据，属性数据，保留设计目录树，并可以将这些信息转换成通用的三维文件格式，如GLTF, OBJ等，为数字化交付提供服务。PlantAssistant三维浏览功能免费使用，为三维模型评审提供一个轻量化的工具。

三维视图设置

根据用户反馈，在PlantAssistant中增加视图相关设置选项，如设置是否显示坐标轴、视图方块、三维视图背景，可以设置背景颜色，还可以设置一张图片作为三维视图背景。

另外还修复中文显示乱码的问题，包括设计目录树上名称显示中文乱码，属性中文乱码，以及导出GLTF中设计目录树名称及属性中文乱码问题。

下载PlantAssistant

PlantAssistant软件在PipeCAD QQ群文件中下载，欢迎大家下载使用反馈意见。
欢迎大家加入PipeCAD QQ交流群 964851855，交流软件问题、心得：

依托主流工厂设计软件数字化交付数据文件，AVEVA公司PDMS/E3D的RVM和Intergraph公司SP3D的VUE：

我们想把工厂数字化助手PlantAssistant做成大家设计工作中的一个好帮手。这是我们构想的PlantAssistant的一些功能，主要是对工厂模型进行审查、模型的转换和复用及自动出图功能。

通过解析这两个主流设计软件的数据，可以实现工厂模型的三维可视化，从而进行模型的审查。现在发布一个版本，可以用来免费查看RVM和VUE的三维模型，并且轻量小巧。

RVM&VUE

PlantAssistant支持浏览RVM模型及查看对应的属性，点击三维模型对象，会自动定位到设计导航树：

PlantAssistant支持浏览VUE模型，暂不支持属性数据的查看，正在开发中，下个版本将会支持。

下载PlantAssistant

PlantAssistant软件在PipeCAD QQ群文件中下载，欢迎大家下载使用反馈意见。欢迎大家加入PipeCAD QQ交流群 964851855，交流软件问题、心得：

eryar@163.com

因为AVEVA PDMS/E3D系统主要采用CSG的造型方式，即用基本体素及其布尔运算来建模。当机械设计软件导出的STEP文件通过机械设备接口MEI导入到PDMS中时，由于数据的不兼容问题导致STEP模型导入PDMS后，PDMS的性能会受到影响。当然，AVEVA也处理了这个问题，推出相关产品AVEVA Model Simplification：

通过AVEVA的模型简化程序可以自动对STEP等进行简化，如去孔，去倒角等：

AVEVA的模型简化功能可以参考官方介绍文档：

https://www.aveva.com/content/dam/aveva/documents/datasheets/Datasheet_AVEVA_ModelSimplification_E3DDesign_07-20.pdf.coredownload.inline.pdf

在工程设计过程中，相关设备厂商一般会提供设备的STEP模型文件，若没有购买AVEVA的模型简化程序，那么就需要手动翻模，浪费人力和时间。既然已经有STEP模型文件，能不能利用这个数据来提高建模效率呢？

毕竟是数据不兼容，能够全自动对模型简化肯定是最好的。但是，有时全自动简化出来的结果可能与自己想要的效果还是会有些差别，并且全自动模型简化还需要软件开发者更精深的知识。模型简化的应用还是很广泛，除了这里的设备模型简化以适用PDMS以外，在CAE仿真分析领域对计算模型也需要进行简化处理。

为了能够高效的转换STEP模型以适用PDMS的建模方式，在RvmTranslator中采用半自动化的方式，通过简单用户交互，将STEP模型转换成PDMS的基本体。

转换后在PDMS以基本体的方式创建设备模型，由于是半自动化的方式，最终转换的结果可以完全有由用户控制。如果用户需要精细的模型，就需要通过多一些的交互去识别相应的基本体。

下载RvmTranslator：

https://github.com/eryar/RvmTranslator/releases

从百度网盘下载：https://pan.baidu.com/s/127oYq3lNLO3p1nJRmrEQzg?pwd=TUVA

RvmTranslator相当于PipeCAD的可视化的功能测试程序，所以也更换图标与PipeCAD保持一致。大家可以扫描下方二维码加入PipeCAD QQ群，一起交流使用PipeCAD的经验心得。PipeCAD QQ交流群 964851855。

eryar@163.com

RvmTranslator can translate the RVM file exported by AVEVA Plant(PDMS)/AVEVA Marine to STEP, IGES, STL, OBJ, glTF.etc. So it can be used for exchanging model data between other CAD software, such as Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, .etc.

RvmTranslator可以将AVEVA PDMS/Plant/Marine中导出的RVM文件进行可视化，以及将RVM转换成常见的三维文件格式。如OBJ, glTF等，便于与其他CAD系统进行数据交换，如Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, Bentley等。

RvmTranslator7.6.5发布啦！主要增加读取机械模型文件STEP/STP格式。为视图增加快捷键，方便浏览三维视图。

1 加载STEP文件

因为RvmTranslator程序精巧，而且也能支持浏览较大的RVM文件。有用户提出希望RvmTranslator能加载机械设计常见的文件STEP格式进行浏览。在这个版本中增加加载STEP浏览功能。

2 增加视图快捷键

为了方便视图浏览，增加视图快捷键，这些快捷键与PDMS的视图快捷键一致：

F8: 线框模式和着色模式切换；

F2: 鼠标中键拖拽时缩放视图；

F3：鼠标中键拖拽时移动视图；

F5：鼠标中键拖拽时旋转视图；

3 下载RvmTranslator：

https://github.com/eryar/RvmTranslator/releases

从百度网盘下载：https://pan.baidu.com/s/127oYq3lNLO3p1nJRmrEQzg?pwd=TUVA

RvmTranslator相当于PipeCAD的可视化的功能测试程序，所以也更换图标与PipeCAD保持一致。大家可以扫描下方二维码加入PipeCAD QQ群，一起交流使用PipeCAD的经验心得。PipeCAD QQ交流群 964851855。

eryar@163.com

RvmTranslator can translate the RVM file exported by AVEVA Plant(PDMS)/AVEVA Marine to STEP, IGES, STL, OBJ, glTF.etc. So it can be used for exchanging model data between other CAD software, such as Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, .etc.

RvmTranslator可以将AVEVA PDMS/Plant/Marine中导出的RVM文件进行可视化，以及将RVM转换成常见的三维文件格式。如OBJ, glTF等，便于与其他CAD系统进行数据交换，如Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, Bentley等。

RvmTranslator7.6.4发布啦！主要修改加载RVM文件的方式，将原来重置的方式改为追加的方式，方便在一个视图中浏览多个RVM文件；增加右键快捷菜单，方便视图的操作。

1 通过追加的方式加载RVM文件

很多人提出要在RvmTranslator同时浏览多个RVM文件，所以做了这个修改。想想如果每次只浏览一个RVM文件，用户其实可以重新打开一个RvmTranslator程序。通过追加的方式，用户可以同时浏览多个RVM文件。

2 增加三维视图右键菜单

当在三维视图空白的位置点击鼠标右键时，会出现清空视图区和缩放全部的菜单：

当三维视图中选择模型时，会出现更多右键功能：

增加的功能有：

Remove：将选择的模型从三维视图中去除；

Zoom To: 缩放到选择的模型；

Center: 将选择的模型设置为视图旋转中心；

3 增加设计导航树右键菜单

因为在三维视图中选择模型会自动在设计导航树上定位；但是在设计导航树上不方便定位三维视图中的模型。所以除了增加显示、隐藏功能之外，还增加了一个从设计导航树上定位三维模型的功能。

4 下载RvmTranslator

从Github下载：https://github.com/eryar/RvmTranslator/releases

从百度网盘下载：https://pan.baidu.com/s/127oYq3lNLO3p1nJRmrEQzg?pwd=TUVA

eryar@163.com

RvmTranslator can translate the RVM file exported by AVEVA Plant(PDMS)/AVEVA Marine to STEP, IGES, STL, OBJ, glTF.etc. So it can be used for exchanging model data between other CAD software, such as Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, .etc.

RvmTranslator可以将AVEVA PDMS/Plant/Marine中导出的RVM文件进行可视化，以及将RVM转换成常见的三维文件格式。如OBJ, glTF等，便于与其他CAD系统进行数据交换，如Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, Bentley等。

RvmTranslator7.6.3发布啦！增加导入鹰图Intergraph的模型审查文件VUE的导入。Intergraph鹰图公司的SmartPlant3D可以导出VUE文件用于模型审查Reivew，和AVEVA公司的PDMS可以导出RVM文件一样。这些文件中包含了模型的几何信息及部分属性信息，方便模型审查，提高设计效率。在数字化工厂、智能工厂、数字化交付的趋势下，通过解析这些数据文件，获取其中的模型信息，能为数字化交付平台提供数据基础。

导入VUE后，可以导出obj和glTF格式，方便在Web中浏览模型。这样转换的模型可以在各种终端上查看，包括手机、平板等。

下载RvmTranslator：

https://github.com/eryar/RvmTranslator/releases

eryar@163.com

RvmTranslator can translate the RVM file exported by AVEVA Plant(PDMS)/AVEVA Marine to STEP, IGES, STL, OBJ, glTF.etc. So it can be used for exchanging model data between other CAD software, such as Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, .etc.

RvmTranslator可以将AVEVA PDMS/Plant/Marine中导出的RVM文件进行可视化，以及将RVM转换成常见的三维文件格式。如OBJ, glTF等，便于与其他CAD系统进行数据交换，如Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, Bentley等。

RvmTranslator7.6.2发布啦！主要增加坐标查询功能，以及为没有颜色的RVM设置模型颜色及透明度。

1 增加坐标查询功能

因为RvmTranslator的三维浏览功能是免费使用的，且对于大模型也有流畅的体验，所以完善RvmTranslator的三维浏览功能，便于广大用户对模型进行数据查询。RvmTranslator为自主开发的软件，为数字化交付提供正版的软件，免除国外软件版权问题。

2 增加设置模型颜色功能

有的RVM导出时没有设置颜色，为了模型根据不同类型设置不同颜色的需求，提供设备选择模型的颜色功能。除了在工具栏上设置几种常见颜色外，还提供用户自选颜色的设置。

3 增加设置模型透明度功能

通过设置模型的透明度，可以观察模型内部的情况。设置的颜色和透明度在导出的OBJ，glTF文件中也有效。

下载RvmTranslator：

https://github.com/eryar/RvmTranslator/releases

eryar@163.com

RvmTranslator can translate the RVM file exported by AVEVA Plant(PDMS)/AVEVA Marine to STEP, IGES, STL, OBJ, glTF.etc. So it can be used for exchanging model data between other CAD software, such as Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, .etc.

RvmTranslator可以将AVEVA PDMS/Plant/Marine中导出的RVM文件进行可视化，以及将RVM转换成常见的三维文件格式。如OBJ, glTF等，便于与其他CAD系统进行数据交换，如Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, Bentley等。

RvmTranslator7.6.0发布啦！主要增加导出PDMS的PML宏文件，方便将RVM中的设备模型以设备基本体的方式导入到PDMS中，避免重复建模。以及避免使用机械设备接口导入的模型过于复杂，影响PDMS使用。

1 增加导出PDMS的PML宏文件，对RVM中的设备模型重利用。

如果你的手头上的RVM文件中有你需要的设备模型，那么使用此功能可以直接以PDMS中的基本体方式导出设备模型到PDMS中，避免设备的重复建模，提高工作效率。

下载RvmTranslator：

https://github.com/eryar/RvmTranslator/releases

eryar@163.com

RvmTranslator can translate the RVM file exported by AVEVA Plant(PDMS)/AVEVA Marine to STEP, IGES, STL, OBJ, glTF.etc. So it can be used for exchanging model data between other CAD software, such as Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, .etc.

RvmTranslator可以将AVEVA PDMS/Plant/Marine中导出的RVM文件进行可视化，以及将RVM转换成常见的三维文件格式。如OBJ, glTF等，便于与其他CAD系统进行数据交换，如Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, Bentley等。

RvmTranslator7.5.0发布啦！主要增加导出glTF文件格式。

1 增加导出glTF文件格式。

glTF(GL TransmissionFormat)，即图形语言交换格式，它是一种3D内容的格式标准，由Khronos Group管理（Khronos Group还管理着OpenGL系列、OpenCL等重要的行业标准）；glTF的设计是面向实时渲染应用的，尽量提供可以直接传输给图形API的数据形式，不再需要二次转换；glTF对OpenGL ES、WebGL非常友好；glTF的目标是：3D领域的JPEG；直接在网页中浏览模型：

2 增加查找功能

通过输入名称，来查找包含输入名称的模型。在列表中选择查找到的模型，点击OK在三维视图中定位显示。

下载RvmTranslator：

https://github.com/eryar/RvmTranslator/releases

eryar@163.com

RvmTranslator can translate the RVM file exported by AVEVA Plant(PDMS)/AVEVA Marine to STEP, IGES, STL, DXF, 3D PDF, OBJ, 3DXML, IFC,.etc. So it can be used for exchanging model data between other CAD software, such as Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, .etc.

RvmTranslator可以将AVEVA PDMS/Plant/Marine中导出的RVM文件进行可视化，以及将RVM转换成常见的三维文件格式。如STEP，IGES，STL，DXF, OBJ, 3DPDF, 3DXML, IFC等，便于与其他CAD系统进行数据交换，如Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, Bentley等。

RvmTranslator的三维浏览功能是免费使用的，可以用来对AVEVA PDMS/Marine导出的RVM模型进行三维浏览。若导出RVM时导出了属性信息，也可以RvmTranslator中进行属性查询。

RvmTranslator是国产自主开发产品，三维浏览功能免费使用，不需要授权，可以替代AVEVA Review/Autodesk Navisworks来对PDMS模型进行模型审查。

程序的三维视图相关操作与PDMS类似，熟悉PDMS的用户很容易上手。程序精简小巧，不占用大量硬盘空间。欢迎使用并提出改进意见、建议。

RvmTranslator7.4.1发布啦！增加视图剖切功能，可以指定剖切范围，对范围外的模型进行剖切，这样便于观察指定范围内部模型。

使用方法：

通过菜单View-> Clipping Box或者工具栏上的按钮，都可以打开Clipping Box对话框：

当在三维视图中选择的有模型时，会根据模型的范围自动设置Clipping Box。用户可根据需要调整范围的位置和大小。

点击OK铵钮即可显示出剖切内部模型。

下载RvmTranslator：

https://github.com/eryar/RvmTranslator/releases

为了方便大家在移动端也能看到我的博文和讨论交流，现已注册微信公众号，欢迎大家扫描下方二维码关注。

eryar@163.com

RvmTranslator can translate the RVM file exported by AVEVA Plant(PDMS)/AVEVA Marine to STEP, IGES, STL, DXF, 3D PDF, OBJ, 3DXML, IFC,.etc. So it can be used for exchanging model data between other CAD software, such as Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, .etc.

RvmTranslator可以将AVEVA PDMS/Plant/Marine中导出的RVM文件进行可视化，以及将RVM转换成常见的三维文件格式。如STEP，IGES，STL，DXF, OBJ, 3DPDF, 3DXML, IFC等，便于与其他CAD系统进行数据交换，如Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, Bentley等。

RvmTranslator7.4.0发布啦！主要增加了生成AVEVA PDMS中文的PML宏文件，可以在PDMS中生成三维汉字和其他任意字符。

考虑到PDMS在国内的普及，有时可能需要在模型中标记一些汉字，所以开发插件支持在PDMS中创建三维汉字。程序采用PML结合C++的方式开发，其中PML主要实现在PDMS中的界面，C++实现核心的功能。程序界面如下图所示：

为了方便用户使用此功能，现在将其集成到RvmTranslator中。使用方法如下：

通过菜单File->PDMS Text或者工具栏上的按钮，可以打开转换界面：

 界面参数为：

Text: 需要转换的文字，可以是中文及其他任意文字；

Size: 文字大小；

Thickness: 文字在PDMS中的厚度；

Font：字体；

点击OK即可在程序目录生成一个PML宏文件：PdmsText.pmlmac。在PDMS中选择一个ZONE，再将这个文件直接拖动到PDMS的Command Window中即可生成文字模型：

下载RvmTranslator：

https://github.com/eryar/RvmTranslator/releases

为了方便大家在移动端也能看到我的博文和讨论交流，现已注册微信公众号，欢迎大家扫描下方二维码关注。

eryar@163.com

RvmTranslator can translate the RVM file exported by AVEVA Plant(PDMS)/AVEVA Marine to STEP, IGES, STL, DXF, 3D PDF, OBJ, 3DXML, IFC,.etc. So it can be used for exchanging model data between other CAD software, such as Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, .etc.

RvmTranslator可以将AVEVA PDMS/Plant/Marine中导出的RVM文件进行可视化，以及将RVM转换成常见的三维文件格式。如STEP，IGES，STL，DXF, OBJ, 3DPDF, 3DXML, IFC等，便于与其他CAD系统进行数据交换，如Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, Bentley等。

RvmTranslator7.3.2发布啦！主要增加了尺寸测量功能。

1 完善图形设置功能：

可以设置视图投影类型：平行投影和透视投影；

可以设置是否显示坐标轴；

可以设置是否显示视图右上方的方块；

可以设置视图背景色；

注：通过OK按钮将这些设置保存到了配置文件RvmTranslator.ini中，下次程序启动会使用这些配置选项。只有通过这个图形设置界面的设置才能保存到配置文件，其他视图操作如工具栏上的相关设置不保存到文件，只在程序运行中有效。

2 增加尺寸测量功能：

通过菜单Query->Meause Distance来激活测量距离功能。选择模型上的两个点，即可显示出距离标注。再次点击菜单Query->Meause Distance，勾选取消，即可清除标注。有了距离测量功能，可以方便用户简单测量的要求，方便模型的审查。

下载RvmTranslator7.3.2：https://github.com/eryar/RvmTranslator/releases

 RvmTranslator7.3.2

为了方便大家在移动端也能看到我的博文和讨论交流，现已注册微信公众号，欢迎大家扫描下方二维码关注。

RvmTranslator can translate the RVM file exported by AVEVA Plant(PDMS)/AVEVA Marine to STEP, IGES, STL, DXF, 3D PDF, OBJ, 3DXML, IFC,.etc. So it can be used for exchanging model data between other CAD software, such as Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, .etc.

RvmTranslator可以将AVEVA PDMS/Plant/Marine中导出的RVM文件进行可视化，以及将RVM转换成常见的三维文件格式。如STEP，IGES，STL，DXF, OBJ, 3DPDF, 3DXML, IFC等，便于与其他CAD系统进行数据交换，如Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, Bentley等。

由于使用的是跨平台的Qt等开源库，现在将RvmTranslator移植到Linux系统中，如下图所示为RvmTranslator在Ubuntu系统中的界面：

RVM是AVEVA的一个统一模型格式，包括其收购的船舶系统Tribon也可以导出RVM格式的文件。

上图为船舶管路，因为船体空间相对狭小，船舶管路布置的密集些。

Ubuntu中安装Adobe Reader才能显示3D PDF中的内容。Adobe Reader是免费软件，但是Ubuntu中没最新版本的，从这里下载最新版本9.5.5：

ftp://ftp.adobe.com/pub/adobe/reader/unix/9.x/

在Ubuntu的Adobe Reader显示三维模型：

最后再来两个动图：

为了方便大家在移动端也能看到我的博文和讨论交流，现已注册微信公众号，欢迎大家扫描下方二维码关注。

Download:

https://github.com/eryar/RvmTranslator/releases/tag/7.2

为了方便大家在移动端也能看到我的博文和讨论交流，现已注册微信公众号，欢迎大家扫描下方二维码关注。

支持RVM文件中的中文字符：


RVM是AVEVA的一个统一模型格式，包括其收购的船舶系统Tribon也可以导出RVM格式的文件。

上图为船体结构，

上图为船舶管路，因为船体空间相对狭小，船舶管路布置的密集些。

在Ubuntu系统上试了下开发环境，觉得还比较顺手。开发的IDE可以用Qt Creator，基本满足编码，调试的要求。使用Qt Creator还有一个好处就是方便代码的跨平台移植，在Ubuntu上的代码以Qt的*.pro形式保存，可以直接在Visual Studio中用Qt VS Addin打开编译。

---

为了方便大家在移动端也能看到我的博文和讨论交流，现已注册微信公众号，欢迎大家扫描下方二维码关注。

---

eryar@163.com

RvmTranslator can translate the RVM file exported by AVEVA Plant(PDMS)/AVEVA Marine to STEP, IGES, STL, DXF, 3D PDF, OBJ, 3DXML, IFC,.etc. So it can be used for exchanging model data between other CAD software, such as Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, .etc.

RvmTranslator可以将AVEVA PDMS/Plant/Marine中导出的RVM文件进行可视化，以及将RVM转换成常见的三维文件格式。如STEP，IGES，STL，DXF, OBJ, 3DPDF, 3DXML, IFC等，便于与其他CAD系统进行数据交换，如Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, Bentley等。

OBJ文件是Alias|Wavefront公司为它的一套基于工作站的3D建模和动画软件"Advanced Visualizer"开发的一种标准3D模型文件格式，很适合用于3D软件模型之间的互导，也可以通过Maya读写。比如你在3dsMax或LightWave中建了一个模型，想把它调到Maya里面渲染或动画，导出OBJ文件就是一种很好的选择。目前几乎所有知名的3D软件都支持OBJ文件的读写，不过其中很多需要通过插件才能实现。RvmTranslator可以将PDMS模型转换成OBJ格式。

上图为RvmTranslator转换的工厂模型。

上图为RvmTranslator转换的船体模型。

Download RvmTranslator

 https://share.weiyun.com/5fcHSBC

eryar@163.com

  Abstract. DIAL develops DIALux - the world's leading software for planning, calculation and visualisation of indoor and outdoor lighting. With a community of over 700,000 users, the light planning tool is available in 25 languages and is free of charge for users. All renowned luminaire manufacturers offer digital product data for planning in DIALux. The software makes professional lighting design easier and accessible to everyone. As a platform and tool, it connects planners and manufacturers all over the world. DIALux is available as a desktop version and as a basic mobile app.

DIALux can import model by IFC, so use RvmTranslator to convert PDMS model to IFC format and imported by DIALux for lighting calculation.

Key Words. DIAlux, IFC, RvmTranslator

1. Introduction

首席灯光环境模拟与计算软件DIALux德国DIAL研发，能满足照明设计的所有需求：从标准化的室内、户外或街道的照明规划与计算，到专业的灯光设计、视觉立体化、能量评估，模拟效果接近真实，方便设计师验证各种特殊用法，导出报告，全方位协助设计师高效完成创作。

DIALux完全免费开放下载，有含中文在内的26种语言版本，在全球有100多万用户，在中国大陆有10万多名用户，用户主要包含照明设计师、建筑师、工程公司等，是全球领先的照明规划与计算软件。

PDMS主要用于工厂辅助设计，其中也会涉及到仪表、电气专业。通过使用RvmTranslator可以快速地将PDMS模型导入DIALux软件进行灯光照明设计。

2. PDMS to IFC

RvmTranslator7.0可以将PDMS模型转换成IFC格式，IFC主要用于BIM的数据交换，所以灯光设计软件DIALux为了方便导入其他软件创建的建筑模型，增加了IFC导入的功能。使用IFC导入功能，就可以导入PDMS的模型了。

上图为RvmTranslator转换的示例模型成IFC文件。

上图所示为导入RvmTranslator转换的IFC文件到DIALux.

3. Showcase

DIALux软件生成的光照效果很逼真，下面给出几个实际工厂的光照效果的例子：

4. Download

直接在搜索引擎中输入RvmTranslator7.0，即可以找到下载地址。

eryar@163.com

RvmTranslator can translate the RVM file exported by AVEVA Plant(PDMS)/AVEVA Marine to STEP, IGES, STL, DXF, 3D PDF, OBJ, 3DXML, IFC,.etc. So it can be used for exchanging model data between other CAD software, such as Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, .etc.

I am pleased to announce a new release of RvmTranslator7.0.

RvmTranslatoer7.0 is a major release, which includes the following new features: translate PDMS rvm to IFC file.

RvmTranslator可以将AVEVA PDMS/Plant/Marine中导出的RVM文件进行可视化，以及将RVM转换成常见的三维文件格式。如STEP，IGES，STL，DXF, OBJ, 3DPDF, 3DXML, IFC等，便于与其他CAD系统进行数据交换，如Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, Bentley等。

RvmTranslator7.0增加了一个新的文件转换IFC。 IFC目前是国际通用的BIM标准，现在很多BIM软件都采用其作为数据交换的标准。为了使PDMS中的模型可以导入BIM软件，开发了此功能。程序转换了PDMS中几何模型及树形结构。

IFC(IndustryFoundationClasses)

 IFC是由国际协同工作联盟IAI(InternationalAllianceForInteroperability)应用面向对象技术所建立的信息标准。IAI的发展起源于1994年8月，由美国12家公司以AutoCAD13的ARX系统为基础，研究不同应用软件在协同工作的可能性，结果发觉不但可行更有可观的经济效益。于1995年克服了核心的问题后，发表了简称IFC的信息交换格式，1995年10月，他们在北美成立IAI组织。并发现这已是全球工业的问题，随后他们将此思想推广到其他国家，很快的其他国家也相继成立了IAI分部。并在1996年于伦敦召开了第一次的IAI国际会议。目前成员涵盖24个国家及8个附属或注册的团体，如澳洲、法国、德国、日本、韩国、北欧、新加坡及英国等，其组成单位共计131个，包含建筑业主、承包商、政府官员、学术单位、资产管理、软件厂商、建设公司等。

IAI主要目标为提供AEC及FM厂商，获得相同单一建筑信息的沟通模型(SingleBuildingInformationModel,BIM)，IAI认为BIM能有效减少成本及提高效率，故称为buildingSMART(以聪明的方式建筑)IAI希望把所有的建筑信息透过一套标准将其整合在一起，像是把门、墙等实际对象以及一些空间、结构过程等抽象概念以电子信息方式有系统的呈现出来。这些信息让各种不同软件的间可以互相传递与分享，例如美语是国际间的共同语言一般，IFC便是一种由共同语言，在建筑生命周期中扮演共享智能对象的角色。

IFC是一种开放性质信息格式，作为信息的交换以及共享使用，在技术上采用BIM概念及面向对象等来进行信息内容的处理，目的在于让在此领域内BIM系统的各种不同应用软件，因IFC信息格式的标准化及一致性，而有一个信息交换的标准格式可以遵循，使不同软体间的信息可相互交换，毋须再各自建立信息，避免信息传递时发生错漏造成财务和时间上的损失，国际间各大软件公司（例Autodesk、Bentley、Graphisoft、TEKLA、NEC、Fujitsu等），都已陆续开发以BIM概念结合IFC标准的软件。

Download RvmTrnaslator

https://yun.baidu.com/pcloud/album/info?uk=3808749571&album_id=3634993082542187183

eryar@163.com

RvmTranslator can translate the RVM file exported by AVEVA Plant(PDMS)/AVEVA Marine to STEP, IGES, STL, DXF, 3D PDF, OBJ, 3DXML, .etc. So it can be used for exchanging model data between other CAD software, such as Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, .etc.

I am pleased to announce a new release of RvmTranslator6.6.

RvmTranslatoer6.6 is a minor release, which includes the following new features:

RvmTranslator可以将AVEVA PDMS/Plant/Marine中导出的RVM文件进行可视化，以及将RVM转换成常见的三维文件格式。如STEP，IGES，STL，DXF, OBJ, 3DPDF, 3DXML等，便于与其他CAD系统进行数据交换，如Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, Bentley等。

RvmTranslator6.6主要增加导出带设计结构的STEP文件，此文件在导入CATIA后的结构与模型与PDMS中一致，如下图所示：

Download RvmTranslator

https://yun.baidu.com/pcloud/album/info?uk=3808749571&album_id=3634993082542187183

eryar@163.com

RvmTranslator can translate the RVM file exported by AVEVA Plant(PDMS)/AVEVA Marine to STEP, IGES, STL, DXF, 3D PDF, OBJ, 3DXML, .etc. So it can be used for exchanging model data between other CAD software, such as Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, .etc.

I am pleased to announce a new release of RvmTranslator6.5.

RvmTranslatoer6.5 is a minor release, which includes the following new features:

RvmTranslator可以将AVEVA PDMS/Plant/Marine中导出的RVM文件进行可视化，以及将RVM转换成常见的三维文件格式。如STEP，IGES，STL，DXF, OBJ, 3DPDF, 3DXML等，便于与其他CAD系统进行数据交换，如Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, Bentley等。

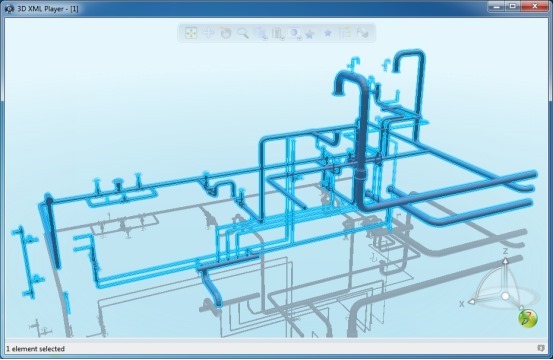

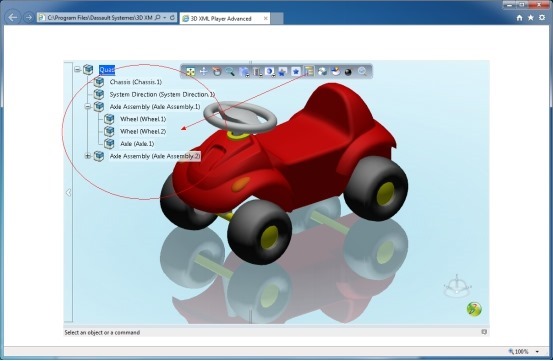

3DXML is a proprietary 3D file format developed by Dassault Systemes under its 3DVIA Brand. It uses an XML container whose specifications were published. It should not be confused with X3D, the ISO standard XML-based file format for representing 3D computer graphics.

The 3DXML file itself is actually a zip archive file that contains a BOM file and one or more 3D representation files. Renaming the file from .3dxml to .zip allows a program like WinZip to open the archive.

3DXML格式是达索软件开发的一个轻量化三维文件格式。3DXML是一种基于XML的轻量化3D数据格式，体积更小，压缩比高，能使用户快速、简单地获取和共享3D数据。3DXML是一种开放的三维文件格式，3DXML文件中不包含几何信息，只包含模型实体信息和装配信息。这使3DXML的文件尺寸小于一般的CAD文件，同时3DXML文件被进一步压缩，使其文件更小，能够被更快的传输和占用更小的存储空间。

3DXML完全遵循XML语法，使用任何标准XML解析器都可以对其进行解析，提取或写入信息。达索在其所有的产品中如CATIA, Virtools,等都加入了3DXML的支持，可以将CAD文件转换成3DXML文件，同进达索提供免费的3DXML浏览器，方便用户对3DXML的浏览。

1. Fix bugs for 3DXML

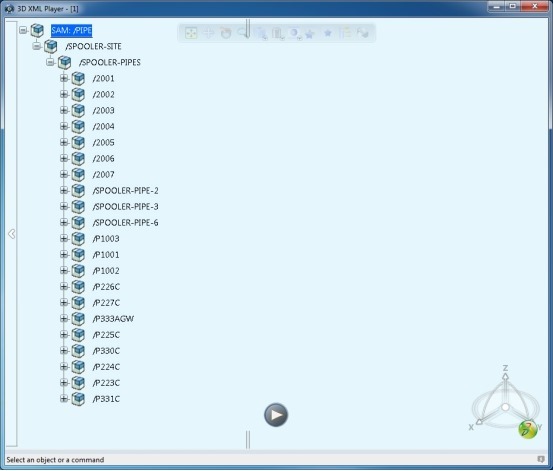

Fix the missing model bugs, and test by the Spooler and Stabilizer model:

修复转换3DXML模型丢失的Bug;

2. Fix bugs for 3DXML Color

修复转换3DXML颜色缺失的Bug:

3. Download RvmTrnaslator6.5

https://yun.baidu.com/pcloud/album/info?uk=3808749571&album_id=3634993082542187183

---

为了方便大家在移动端也能看到我的博文和讨论交流，现已注册微信公众号，欢迎大家扫描下方二维码关注。

---

eryar@163.com

RvmTranslator can translate the RVM file exported by AVEVA Plant(PDMS)/AVEVA Marine to STEP, IGES, STL, DXF, 3D PDF, OBJ, 3DXML, .etc. So it can be used for exchanging model data between other CAD software, such as Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, .etc.

I am pleased to announce a new release of RvmTranslator6.4.

RvmTranslatoer6.4 is a minor release, which includes the following new features:

1. Fix bugs

Fix the missing model bugs, and test by the Spooler and Stabilizer model:

2. Download RvmTrnaslator6.4

https://yun.baidu.com/pcloud/album/info?uk=3808749571&album_id=3634993082542187183

eryar@163.com

RvmTranslator can translate the RVM file exported by AVEVA Plant(PDMS)/AVEVA Marine to STEP, IGES, STL, DXF, 3D PDF, OBJ, 3DXML, .etc. So it can be used for exchanging model data between other CAD software, such as Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, .etc.

I am pleased to announce a new release of RvmTranslator6.3.

RvmTranslatoer6.3 is a minor release, which includes the following new features:

 1. Improve performance

Improve the display performance:

Rubber Band with transparency filled.

2. Center on Selection

Add context menu for the Design Explorer tree node: Center on Selection for fast locate the model from the design tree node.

3. Download RvmTrnaslator6.3

https://yun.baidu.com/pcloud/album/info?uk=3808749571&album_id=3634993082542187183





---

为了方便大家在移动端也能看到我的博文和讨论交流，现已注册微信公众号，欢迎大家扫描下方二维码关注。

---

eryar@163.com

RvmTranslator 3D PDF plugin can convert PDMS RVM files to 3D PDF without requiring the installation of PDMS software.

By selected the Design Explorer tree node allows user to choose the hierarchy data to 3D PDF. The resulting 3D PDF files converted from RVM file contain all the necessary information including design explorer hierarchy, properties and metadata of 3d model(it depends on the att file) and enables easy sharing to others for review without the need of additional software.

Benefits

l Convert RVM file to 3D PDF without the installation of AVEVA PDMS software;

l Enhance the use of RVM files by converting it to 3D PDF which can be opened and reviewed with free Adobe Reader;

Download RvmTranslator

---

为了方便大家在移动端也能看到我的博文和讨论交流，现已注册微信公众号，欢迎大家扫描下方二维码关注。

---

eryar@163.com

RvmTranslator can translate the RVM file exported by AVEVA Plant(PDMS)/AVEVA Marine to STEP, IGES, STL, DXF, 3D PDF, OBJ, 3DXML, .etc. So it can be used for exchanging model data between other CAD software, such as Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, .etc.

I am pleased to announce a new release of RvmTranslator6.2.

RvmTranslatoer6.2 is a minor release, which includes the following new features:

l Color File

The colors.txt file in the application folder can used to set up to resemble the ReviewReality color scheme. You can edit the colors.txt to change the color scheme to show model in your need.

Figure 1. Colors.txt

After you config the colors in the colors.txt, you can show the same color in RvmTranslator. The following figures show the result in RvmTranslator, you can see the color is the same with PDMS.

How to customized the color please read the colors.txt.

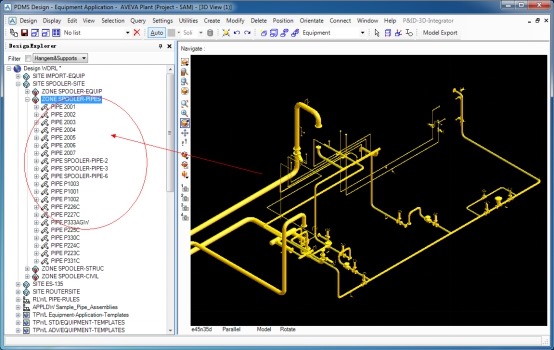

Figure 2. Spooler model in AVEVA PDMS

Figure 3. Spooler model in RvmTranslator6.2

Figure 4. Stabilizer model in PDMS

Figure 5. Stabilizer model in RvmTranslator6.2

l Add Model to 3D Viewer & Remove model from 3D Viewer

1. From the menu View->Add Model / Remove Model;

2. From the Design Explorer context menu,

These Add Model/Remove Model functions are to add the selected tree node model to the 3D viewer or remove the selected tree node model from the 3D viewer.

l Clear 3D Viewer

The clear 3D viewer function will remove all the models in the 3D viewer.

---

为了方便大家在移动端也能看到我的博文和讨论交流，现已注册微信公众号，欢迎大家扫描下方二维码关注。

---

eryar@163.com

1. Introduction

RvmTranslator can translate the RVM file exported by AVEVA Plant(PDMS)/AVEVA Marine to STEP, IGES, STL, DXF, 3D PDF, OBJ, .etc. So it can used for exchanging model data between other CAD software, such as Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, .etc.

RvmTranslator6.1 add the attribute list for the tree node. If there is a *.att file in the same folder of the *.rvm file, the attribute list will show them for the selected tree node.

2. Usage Demo

3. Download

You can download RvmTranslator6.1 from the following address:

https://yun.baidu.com/pcloud/album/info?uk=3808749571&album_id=3634993082542187183

---

为了方便大家在移动端也能看到我的博文和讨论交流，现已注册微信公众号，欢迎大家扫描下方二维码关注。

---

eryar@163.com

1. Introduction

RvmTranslator can translate the RVM file exported by AVEVA Plant(PDMS)/AVEVA Marine to STEP, IGES, STL, DXF, 3D PDF, OBJ, 3DXML.etc. So it can used for exchanging model data between other CAD software, such as Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, .etc.

RvmTranslator6.0支持PDMS模型文件RVM转达索3DXML，如下图所示：

2. Download

You can download RvmTranslator6.0 from the following address:

https://yun.baidu.com/pcloud/album/info?uk=3808749571&album_id=3634993082542187183

Download RvmTranslator6.0

---

为了方便大家在移动端也能看到我的博文和讨论交流，现已注册微信公众号，欢迎大家扫描下方二维码关注。

1. Introduction

RvmTranslator can translate the RVM file exported by AVEVA Plant(PDMS)/AVEVA Marine to STEP, IGES, STL, DXF, 3D PDF, OBJ, .etc. So it can used for exchanging model data between other CAD software, such as Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, .etc.

RvmTranslator6.0 support AVEVA Marine/Tribon hull model visualization and export:

2. Download

You can download RvmTranslator6.0 from the following address:

https://yun.baidu.com/pcloud/album/info?uk=3808749571&album_id=3634993082542187183

Download RvmTranslator6.0

---

为了方便大家在移动端也能看到我的博文和讨论交流，现已注册微信公众号，欢迎大家扫描下方二维码关注。

eryar@163.com

1. Introduction

RvmTranslator can translate the RVM file exported by AVEVA Plant(PDMS)/AVEVA Marine to STEP, IGES, STL, DXF, 3D PDF, OBJ, .etc. So it can used for exchanging model data between other CAD software, such as Autodesk AutoCAD, Plant3d, 3ds Max, CATIA, Solidworks, Pro/E, Unity3d, .etc.

RvmTranslato6.0 add GUI and a 3D viewer, it is more easy to use than the command window before.

2. Key Features

2.1 Design Explorer

RvmTranslator show the design explorer as the same in PDMS.

2.2 3D Viewer

RvmTranslator provides toolbar button to look at different direction, such as look north/south; look east/west; look up/down; and look iso1/iso2/iso3/iso4;

Also provides middle button drag setting in the same manner of PDMS.

2.3 Tooltips

RvmTranslator show tooltips in the 3d viewer of the element name.

2.5 Export

RvmTranslator provides STEP, IGES, STL exporter default, other exporters provided by plugins.

The export operation based on the Design Explorer tree, it can export any element model in the Design Explorer you want to export. This is very useful for large RVM file, you can export a small piece of model of the large RVM file.

2.5 Usage Vedio

Download RvmTranslator6.0

---

为了方便大家在移动端也能看到我的博文和讨论交流，现已注册微信公众号，欢迎大家扫描下方二维码关注。

---

eryar@163.com

RvmTranslato6.0 translate PDMS RVM to 3ds Max by MAXScript. The MAXScipt is like the PML of PDMS. MAXScript can be used as a high-level scene import utility for 3ds Max. By outputting MAXScript scripts containing object creation commands, it is possible for other programs and packages to export directly using any of the high-level 3ds Max constructs. Taking it even further, MAXScript could be even used to bridge the gap between newer and older 3ds Max versions without resorting 3^rd party data formats.

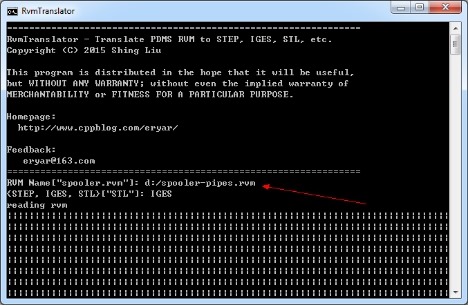

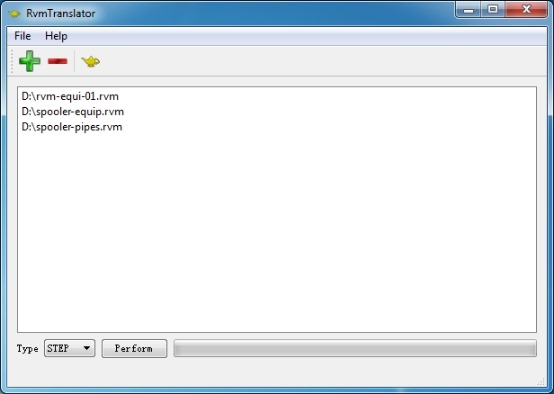

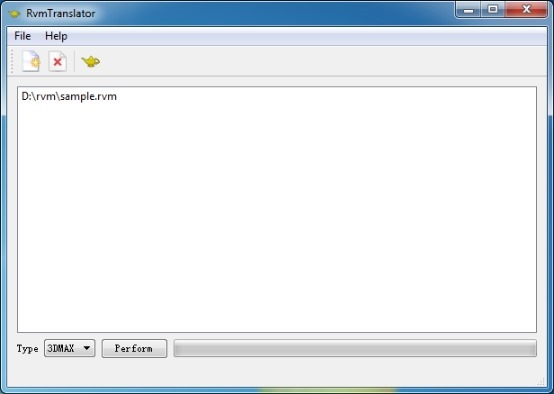

RvmTranslator translate PDMS RVM to MaxScrpit scripts to 3ds Max scene. The RvmTranslator usage is very simple. First, add the RVM file to the translate list; Then, select the output file format; The last, just push the button “Perform”.

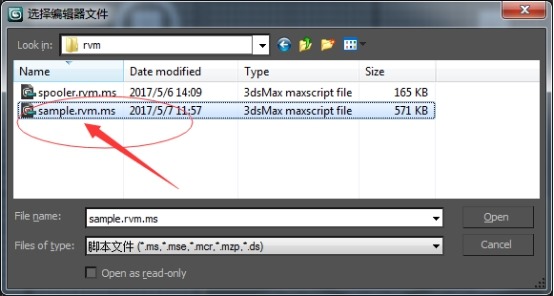

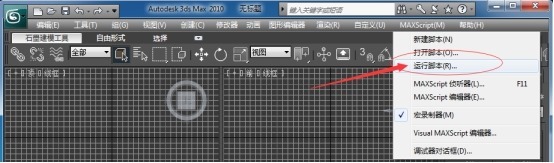

For 3DMAX type, RvmTranslator will translate the RVM to MAXScript file, then in the 3ds Max menu: MAXScript:

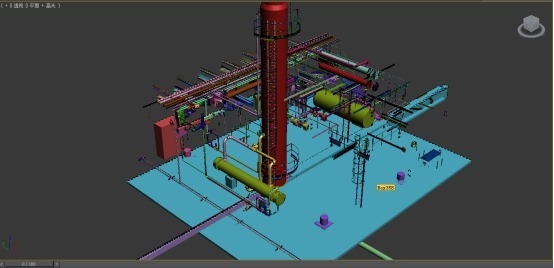

The maxscript file will build the scene:

Download RvmTranslator6.0beta:RvmTranslator6.0beta
