AVEVA RvmTranslator

eryar@163.com

AVEVA的RVM文件格式包含了三维模型数据及其他信息,可用于工厂模型的浏览、评审等。常见的三维浏览及评审软件如Autodesk的Navisworks、Intergraph的评审软件SmartPlant Review Publisher等,都提供了对RVM格式的支持。

AVEVA的RVM格式分为两种:文本格式的和二进制格式的。因为文本格式的很简单,二进制格式的RVM格式的解析可参考:

http://www.cnblogs.com/SudoSky/p/4456806.html

RvmTranslator主要将RVM文件中的三维模型数据转换成常见的三维数据交换格式STEP、IGES、STL等,主要用于与其他CAD系统进行数据交换,如Autodesk 3dMax、Pro/E、SolidWorks等。RvmTranslator的主要功能如下:

Input

Support

文本格式的RVM文件 (Text RVM)

二进制格式的RVM文件(Binary RVM)

RvmTranslator可以导出的三维模型数据交换格式:

Output

Support

STEP

IGES

STL

DXF

To be supported



RvmTranslator运行环境要求

因为数据转换涉及一些计算,所以对电脑的要求较高。推荐最低配置如下表所示:

Operating System

Windows 8 / 7 / Vista / XP

CPU

Intel i5

RAM

8GB

Free Disk Space

100MB



RvmTranslator下载试用

Version

Download

RvmTranslator1.0

Download

RvmTranslator2.0

Download

RvmTranslator2.1

Download







转换结果示例:

wps_clip_image-7083

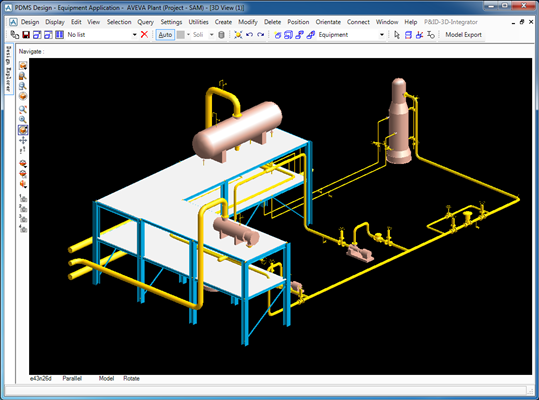

Figure 1. Plant Model in PDMS

wps_clip_image-25656

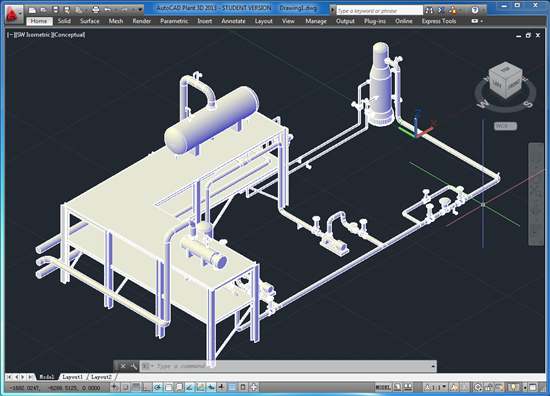

Figure 2. Plant Model in AutoCAD

wps_clip_image-14037

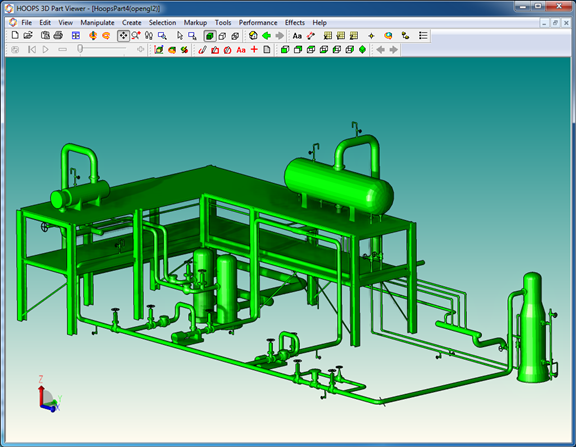

Figure 3. Plant Model in HOOPS

wps_clip_image-31711

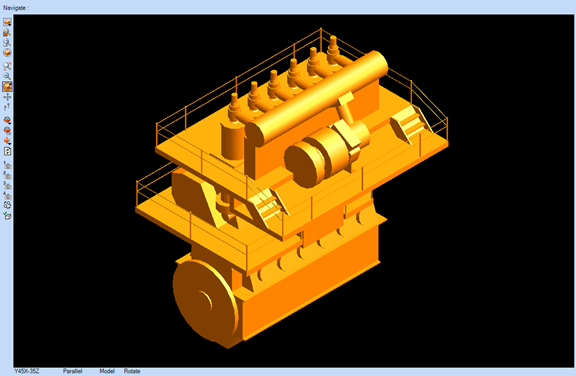

Figure 4. Main Engine Model in AVEVA Marine

wps_clip_image-28940

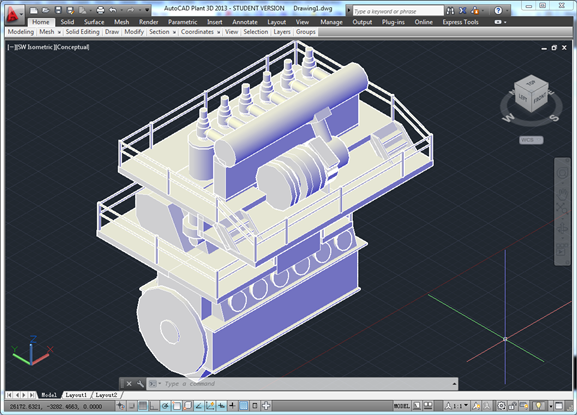

Figure 5. Main Engine Model in AutoCAD

wps_clip_image-5078

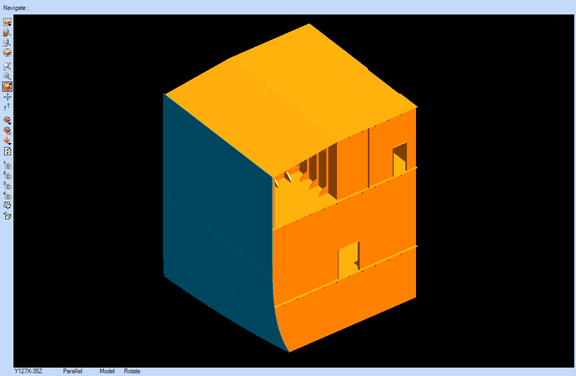

Figure 6. Hull Model in AVEVA Marine

wps_clip_image-30451

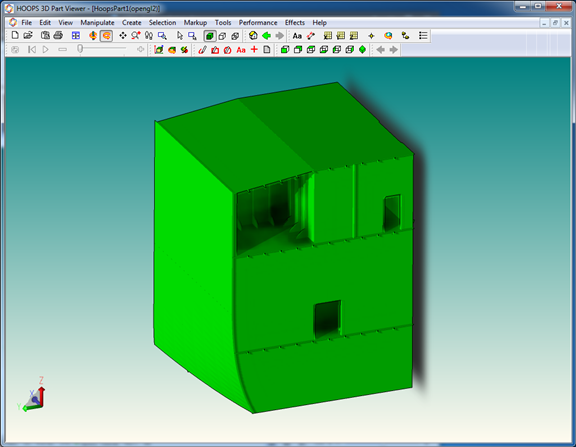

Figure 7. Hull Model in HOOPS

PDF Version AVEVA RvmTranslator
