pipedata3d User Guide

1. Introduction

在管道设计过程中,会使用到大量的标准,如ASME,DIN,GB,CB,HG,SH等等。管道设计人员在设计过程中,需要翻阅相关标准手册,查找所需要的数据,较为繁琐。如果能将相关管件的数据以直观的方式展示出来,可以极大地提高管道设计人员的设计效率。

pipedata3d通过把标准数据以表格及三维模型的方式展示出来,更加形象直观,在方便设计人员查询数据的同时,增加了些许趣味性,提高设计效率。

pipedata3d操作简单,且可客户定制标准数据,扩展方便,有以下特点:

v 三维模型显示部件及尺寸标注,非常直观;

v 标准数据扩展方便,使用Tcl脚本实现;

v 标准数据将会放在网上共享;

程序pipedata3d及标准数据都将统一放到网上的云盘中,下载地址为:

http://yun.baidu.com/pcloud/album/info?uk=3808749571&album_id=6625679120668624981

欢迎下载使用pipedata3d及贡献自定义的标准数据Tcl脚本,使用pipedata3d功能更完善。任何意见、建议都可以与作者联系:eryar@163.com

2.Run pipedata3d

下载pipedata3d后,解压到一个不包含空格及中文的目录中,运行文件pipedata3d.bat来启动程序pipedata3d,而不是直接运行pipedata3d.exe。需要注意的是:

v pipedata3d程序所在的路径中不能有空格;

v pipedata3d程序所在的路径中不能有中文;

v pipedata3d程序的启动使用了批处理来配置一些环境变量,所以运行pipedata3d.bat来启动程序。

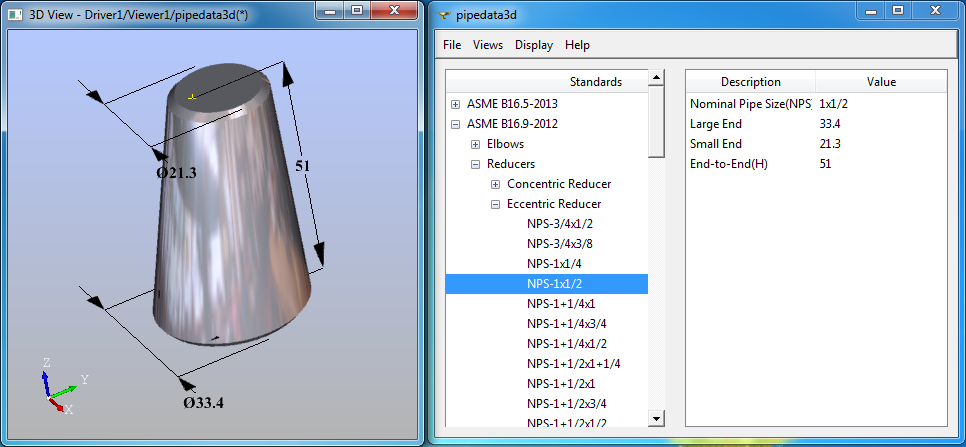

程序启动后,出现界面如下图所示:

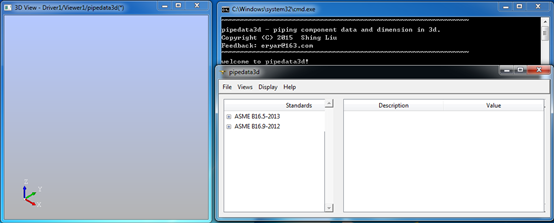

wps_clip_image-25118

Figure 2.1 Main GUI of pipedata3d

在pipedata3d的界面左侧的标准树中选择相应的标准部件,则会在3D View中显示出对应部件的三维模型及尺寸标注,在右侧的列表中将会列举出相应的尺寸说明及尺寸值。

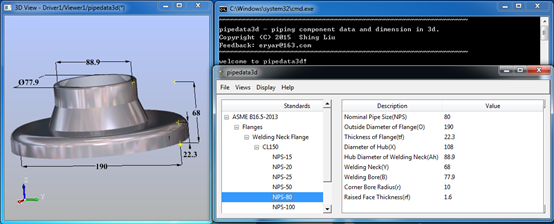

wps_clip_image-25799

Figure 2.2 Welding Neck Flange in pipedata3d

3.3D View Options

三维视图3D View有些交互操作,如缩放、平移及旋转等方便三维模型的查看,这些交互操作主要通过拖拽鼠标来实现。

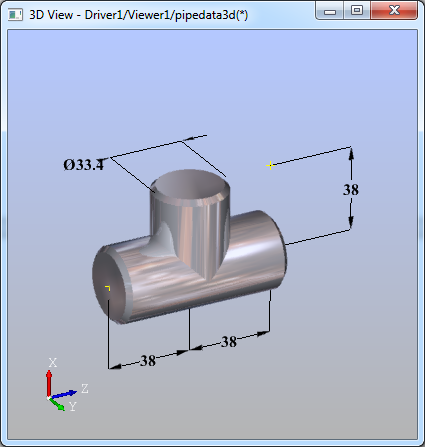

wps_clip_image-19538

Figure 3.1 3D View of pipedata3d

三维视图操作方法:

v wps_clip_image-15691:缩放三维视图;

v wps_clip_image-20741:旋转三维视图;

v wps_clip_image-2452:平移三维视图;

也有部分快捷键:

v F: 缩放全部模型;

v D:重置三维视图;

v W:线框模式;

v S:渲染模式;

4.Customisation Issues

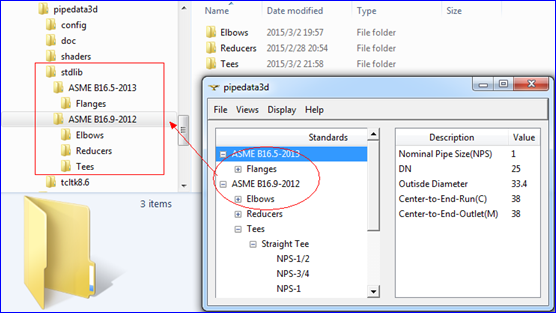

标准数据都在文件夹stdlib中,如下图所示:

wps_clip_image-19873

Figure 4.1 Standard Library Data

文件夹stdlib中的每一个文件夹对应了一个标准,然后子文件夹是标准中的类型,最后是用于建模及显示的Tcl脚本。

所以每新增加一个标准数据,只需要增加一个文件夹,或将网上下载到的标准数据复制到stdlib文件夹即可。



5. Standards


ASME B16.9-2012
Type
Description
Download Tcl Script
Elbow

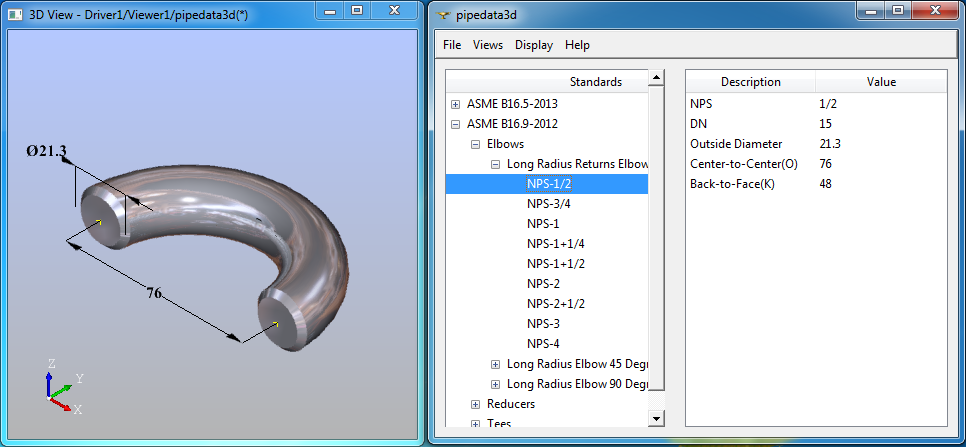

Long Radius Returns Elbow






download Tcl script


Elbow

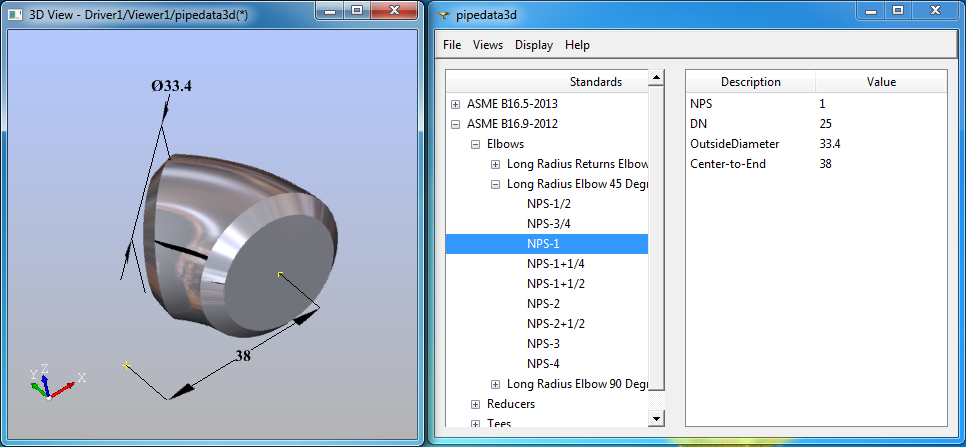

Long Radius Elbow 45 Degree




download Tcl script

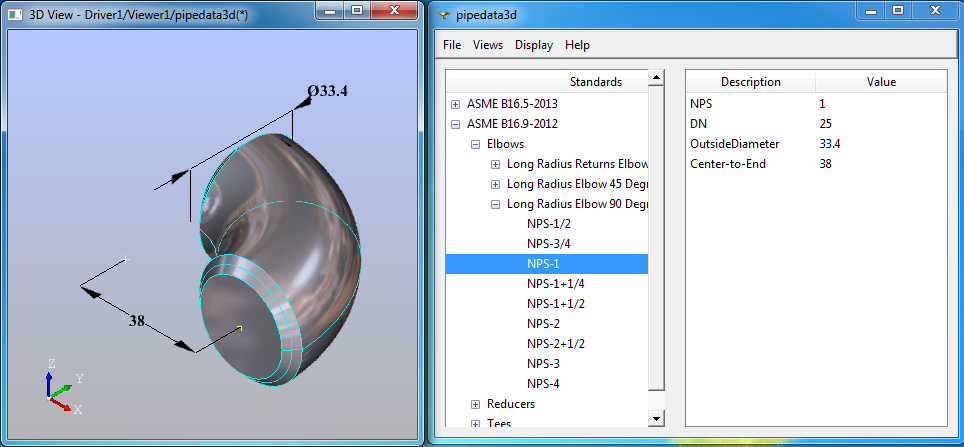

Elbow

Long Radius Elbow 90 Degree



download Tcl script

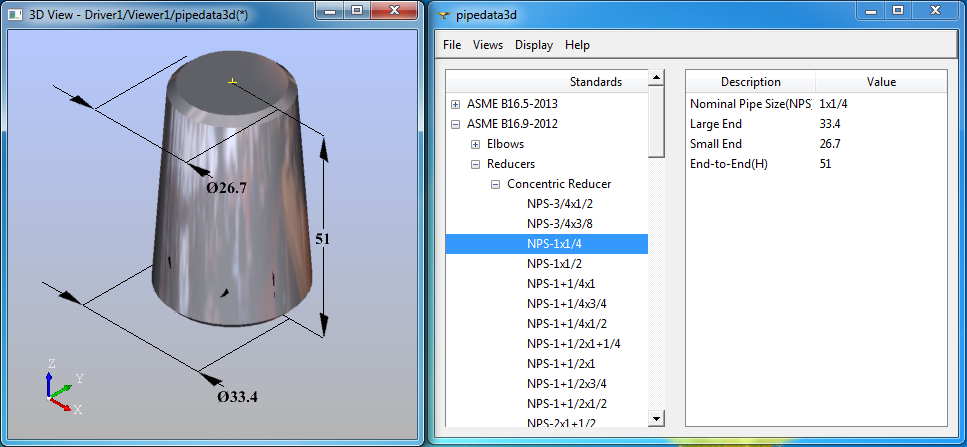

Reducer

Concentric Reducer



download Tcl script
Reducer

Eccentric Reducer



download Tcl script

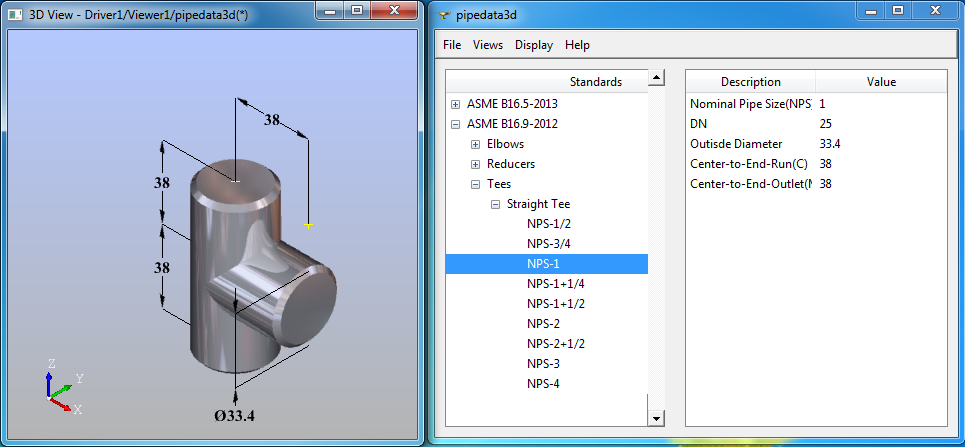

Tee

Straight Tee



download Tcl script














Component
Type
Description
Download Tcl Script
Valve

ANSI B16.10 Globe Valve

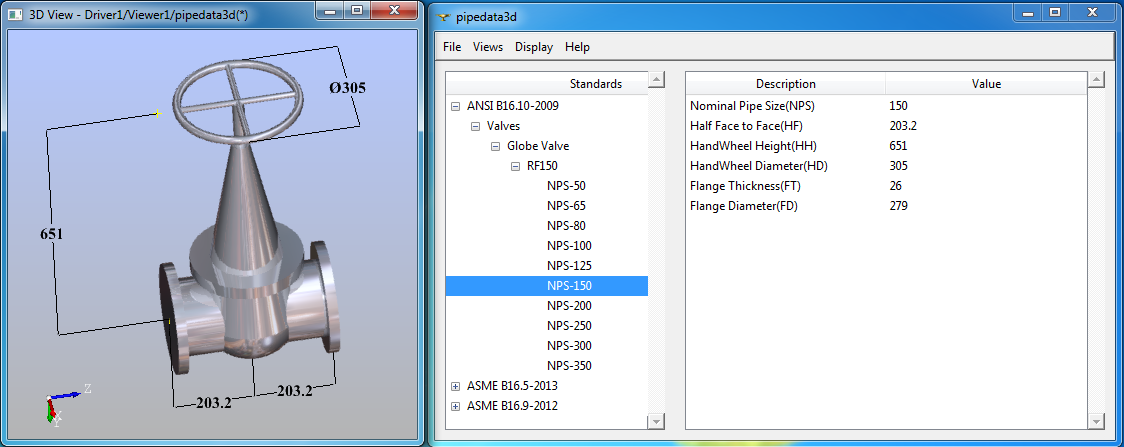

pipedata3d-GlobeValve



Download Tcl Script


ANSI B16.10 Plug Valve




Download
Tcl Script







Flange

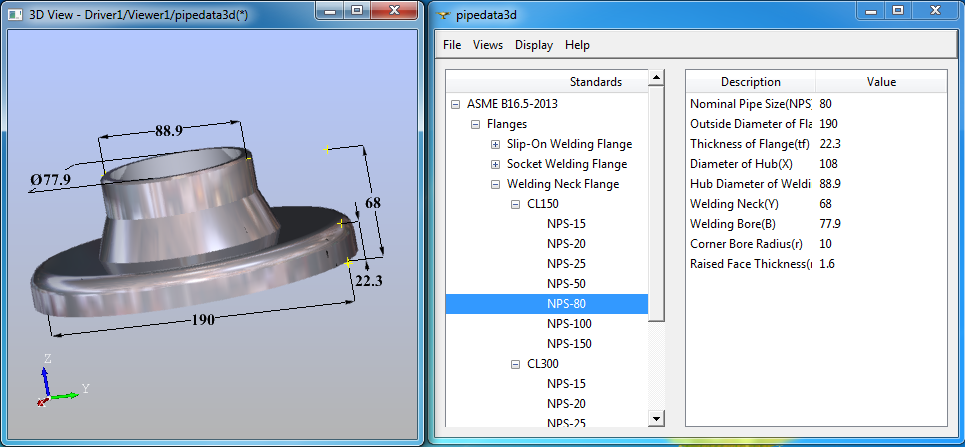

ASME B16.5-2013 Welding Neck Flange

download Tcl script










6. Feedback and Support

欢迎下载使用pipedata3d及贡献自定义的标准数据Tcl脚本,使用pipedata3d功能更完善。任何意见、建议都可以与作者联系:eryar@163.com

关于pipedata3d的更多信息,请访问:http://www.cppblog.com/eryar/
