OpenCASCADE BRepTools

eryar@163.com

Abstract. OpenCASCADE BRepTools provides utilities for BRep data structure. OuterWire method to find the outer wire of a face. Dump method to dump a BRep object. It also can be used as the data exchange for OpenCASCADE native shapes.

Key Words. OpenCASCADE, BRepTools, BRep, Topology

1. Introduction

OpenCASCADE提供了一个类BRepTools,其中有许多static函数,主要用来对BRep表示的拓朴形状的数据进行读写,也提供了查找一个面中外环(Outer Wire)的函数。因为OpenCASCADE中的边界表示法BRep的数据结构如下图1.1所示:

wps_clip_image-4070

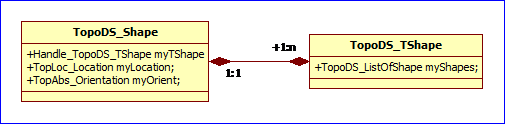

Figure 1.1 BRep Data Structure of OpenCASCADE

因为OpenCASCADE中拓朴结构采用了包含关系,当需要将TopoDS_Shape数据保存到文件时,如何保持TopoDS_Shape中的关系,以便于从文件读取这些数据时,可以重构出TopoDS_Shape中的各种关系?

参考opennurbs中的BRep表示时数据的存储方式,可知直接在BRep中保存拓朴及几何数据的索引,这样对数据的存储及读取时重构拓朴结构还是很方便的。而在OpenCASCADE中拓朴数据是以Handle来保存的,且为组合关系,即一个父结构中有一个列表(TopoDS_ListOfShape)给包含了子结构数据。对于没有索引的OpenCASCADE的拓朴结构,如何进行读写操作呢?

本文结合类BRepTools中的函数,对OpenCASCADE中TopoDS_Shape数据的保存和读取功能的代码进行分析,从而对ModelingData中的BRep数据做进一步的理解。

2.Topology Shape Serialization

OpenCASCADE的类BRepTools中提供了如下函数,可以TopoDS_Shape中的数据进行导入导出:

v BRepTools::Dump();

v BRepTools::Read();

v BRepTools::Write();

这几个函数比较常用,因为可以方便地将TopoDS_Shape导出,或导入到OpenCASCADE的Draw Test Harness中,来对程序一些算法进行验证。对于使用了组合关系的TopoDS_Shape如何确保数据的保存及读取后,能够维持这些关系?带着这个问题去看BRep文件读写的功能,应该更为清晰。

还是看看代码,如下所示为输出TopoDS_Shape的函数,在程序Debug时比较常用:

//=======================================================================
//function : Dump
//purpose  :
//=======================================================================
void  BRepTools::Dump(const TopoDS_Shape& Sh, Standard_OStream& S)
{
  BRepTools_ShapeSet SS;
  SS.Add(Sh);
  SS.Dump(Sh,S);
  SS.Dump(S);
}

其中使用了类BRepTools_ShapeSet,这里的Set的意思我理解为集合的意思,其Add函数如下:


//=======================================================================
//function : Add
//purpose  :
//=======================================================================
Standard_Integer  TopTools_ShapeSet::Add(const TopoDS_Shape& S)
{

if (S.IsNull()) return 0;
  myLocations.Add(S.Location());
  TopoDS_Shape S2
= S;
  S2.Location(TopLoc_Location());
  Standard_Integer index
= myShapes.FindIndex(S2);

if (index == 0) {
    AddGeometry(S2);


for (TopoDS_Iterator its(S2,Standard_False,Standard_False);
         its.More(); its.Next())
      Add(its.Value());
    index
= myShapes.Add(S2);
  }

return index;
}

这是一个递归函数,通过AddGeometry函数,将TopoDS_Shape中的几何信息都保存到相应的集合Set中,Set中使用了Map,即给每个几何信息一个唯一的编号与之对应。


//=======================================================================
//function : AddGeometry
//purpose  :
//=======================================================================

void BRepTools_ShapeSet::AddGeometry(const TopoDS_Shape& S)
{

// Add the geometry


if (S.ShapeType() == TopAbs_VERTEX) {

    Handle(BRep_TVertex) TV
= Handle(BRep_TVertex)::DownCast(S.TShape());
    BRep_ListIteratorOfListOfPointRepresentation itrp(TV
->Points());


while (itrp.More()) {

const Handle(BRep_PointRepresentation)& PR = itrp.Value();


if (PR->IsPointOnCurve()) {
        myCurves.Add(PR
->Curve());
      }


else if (PR->IsPointOnCurveOnSurface()) {
        myCurves2d.Add(PR
->PCurve());
        mySurfaces.Add(PR
->Surface());
      }


else if (PR->IsPointOnSurface()) {
        mySurfaces.Add(PR
->Surface());
      }

      ChangeLocations().Add(PR
->Location());
      itrp.Next();
    }

  }

else if (S.ShapeType() == TopAbs_EDGE) {


// Add the curve geometry
    Handle(BRep_TEdge) TE = Handle(BRep_TEdge)::DownCast(S.TShape());
    BRep_ListIteratorOfListOfCurveRepresentation itrc(TE
->Curves());


while (itrc.More()) {

const Handle(BRep_CurveRepresentation)& CR = itrc.Value();

if (CR->IsCurve3D()) {

if (!CR->Curve3D().IsNull()) {
          myCurves.Add(CR
->Curve3D());
          ChangeLocations().Add(CR
->Location());
        }
      }

else if (CR->IsCurveOnSurface()) {
        mySurfaces.Add(CR
->Surface());
        myCurves2d.Add(CR
->PCurve());
        ChangeLocations().Add(CR
->Location());

if (CR->IsCurveOnClosedSurface())
          myCurves2d.Add(CR
->PCurve2());
      }

else if (CR->IsRegularity()) {
        mySurfaces.Add(CR
->Surface());
        ChangeLocations().Add(CR
->Location());
        mySurfaces.Add(CR
->Surface2());
        ChangeLocations().Add(CR
->Location2());
      }

else if (myWithTriangles) { // for XML Persistence
        if (CR->IsPolygon3D()) {

if (!CR->Polygon3D().IsNull()) {
            myPolygons3D.Add(CR
->Polygon3D());
            ChangeLocations().Add(CR
->Location());
          }
        }

else if (CR->IsPolygonOnTriangulation()) {
          myTriangulations.Add(CR
->Triangulation());
          myNodes.Add(CR
->PolygonOnTriangulation());
          ChangeLocations().Add(CR
->Location());

if (CR->IsPolygonOnClosedTriangulation())
            myNodes.Add(CR
->PolygonOnTriangulation2());
        }

else if (CR->IsPolygonOnSurface()) {
          mySurfaces.Add(CR
->Surface());
          myPolygons2D.Add(CR
->Polygon());
          ChangeLocations().Add(CR
->Location());

if (CR->IsPolygonOnClosedSurface())
          myPolygons2D.Add(CR
->Polygon2());
        }
      }
      itrc.Next();
    }
  }


else if (S.ShapeType() == TopAbs_FACE) {


// Add the surface geometry
    Handle(BRep_TFace) TF = Handle(BRep_TFace)::DownCast(S.TShape());

if (!TF->Surface().IsNull())  mySurfaces.Add(TF->Surface());


if (myWithTriangles) { // for XML Persistence
      Handle(Poly_Triangulation) Tr = TF->Triangulation();

if (!Tr.IsNull()) myTriangulations.Add(Tr);
    }

    ChangeLocations().Add(TF
->Location());
  }
}

由上述代码可知,Edge中的几何信息较多,Face中的几何信息最少,只是几何曲面或其用于显示的网格数据。在将拓朴数据输出时,拓朴面、边及顶点中包含的几何信息都是前面几何数据的编号,即相当于索引号的形式输出,代码如下所示:


//=======================================================================
//function : WriteGeometry
//purpose  :
//=======================================================================

void  BRepTools_ShapeSet::WriteGeometry(const TopoDS_Shape& S,
                                        Standard_OStream
&   OS)const
{

// Write the geometry


if (S.ShapeType() == TopAbs_VERTEX) {


// Write the point geometry
    TopoDS_Vertex V = TopoDS::Vertex(S);
    OS
<< BRep_Tool::Tolerance(V) << "\n";
    gp_Pnt p
= BRep_Tool::Pnt(V);
    OS
<<p.X()<<" "<<p.Y()<<" "<<p.Z()<<"\n";

    Handle(BRep_TVertex) TV
= Handle(BRep_TVertex)::DownCast(S.TShape());
    BRep_ListIteratorOfListOfPointRepresentation itrp(TV
->Points());


while (itrp.More()) {

const Handle(BRep_PointRepresentation)& PR = itrp.Value();

      OS
<< PR->Parameter();

if (PR->IsPointOnCurve()) {
        OS
<< " 1 " << myCurves.Index(PR->Curve());
      }


else if (PR->IsPointOnCurveOnSurface()) {
        OS
<< " 2 " <<  myCurves2d.Index(PR->PCurve());
        OS
<< " " << mySurfaces.Index(PR->Surface());
      }


else if (PR->IsPointOnSurface()) {
        OS
<< " 3 " << PR->Parameter2() << " ";
        OS
<< mySurfaces.Index(PR->Surface());
      }

      OS
<< " " << Locations().Index(PR->Location());
      OS
<< "\n";

      itrp.Next();
    }

    OS
<< "0 0\n"// end representations

  }


else if (S.ShapeType() == TopAbs_EDGE) {


// Write the curve geometry

    Handle(BRep_TEdge) TE
= Handle(BRep_TEdge)::DownCast(S.TShape());

    OS
<< " " << TE->Tolerance() << " ";
    OS
<< ((TE->SameParameter()) ? 1 : 0<< " ";
    OS
<< ((TE->SameRange())     ? 1 : 0<< " ";
    OS
<< ((TE->Degenerated())   ? 1 : 0<< "\n";

    Standard_Real first, last;
    BRep_ListIteratorOfListOfCurveRepresentation itrc
= TE->Curves();

while (itrc.More()) {

const Handle(BRep_CurveRepresentation)& CR = itrc.Value();

if (CR->IsCurve3D()) {

if (!CR->Curve3D().IsNull()) {
          Handle(BRep_GCurve) GC
= Handle(BRep_GCurve)::DownCast(itrc.Value());
          GC
->Range(first, last);
          OS
<< "";                               // -1- Curve 3D
          OS << " "<<myCurves.Index(CR->Curve3D());
          OS
<< " "<<Locations().Index(CR->Location());
          OS
<< " "<<first<<" "<<last;
          OS
<< "\n";
        }
      }

else if (CR->IsCurveOnSurface()) {
        Handle(BRep_GCurve) GC
= Handle(BRep_GCurve)::DownCast(itrc.Value());
        GC
->Range(first, last);

if (!CR->IsCurveOnClosedSurface())
          OS
<< "";                             // -2- Curve on surf
        else
          OS
<< "";                             // -3- Curve on closed surf
        OS <<" "<<myCurves2d.Index(CR->PCurve());

if (CR->IsCurveOnClosedSurface()) {
          OS
<<" " << myCurves2d.Index(CR->PCurve2());
          PrintRegularity(CR
->Continuity(),OS);
        }
        OS
<< " " << mySurfaces.Index(CR->Surface());
        OS
<< " " << Locations().Index(CR->Location());
        OS
<< " "<<first<<" "<<last;
        OS
<< "\n";


// Write UV Points // for XML Persistence higher performance
        if (FormatNb() == 2)
        {
          gp_Pnt2d Pf,Pl;

if (CR->IsCurveOnClosedSurface()) {
            Handle(BRep_CurveOnClosedSurface) COCS
=
              Handle(BRep_CurveOnClosedSurface)::DownCast(CR);
            COCS
->UVPoints2(Pf,Pl);
          }

else {
            Handle(BRep_CurveOnSurface) COS
=
              Handle(BRep_CurveOnSurface)::DownCast(CR);
            COS
->UVPoints(Pf,Pl);
          }
          OS
<< Pf.X() << " " << Pf.Y() << " " << Pl.X() << " " << Pl.Y() << "\n";
        }
      }

else if (CR->IsRegularity()) {
        OS
<< "";                              // -4- Regularity
        PrintRegularity(CR->Continuity(),OS);
        OS
<< " "<<mySurfaces.Index(CR->Surface());
        OS
<< " "<<Locations().Index(CR->Location());
        OS
<< " "<<mySurfaces.Index(CR->Surface2());
        OS
<< " "<<Locations().Index(CR->Location2());
        OS
<< "\n";
      }


else if (myWithTriangles) { // for XML Persistence
        if (CR->IsPolygon3D()) {
          Handle(BRep_Polygon3D) GC
= Handle(BRep_Polygon3D)::DownCast(itrc.Value());

if (!GC->Polygon3D().IsNull()) {
            OS
<< "";                            // -5- Polygon3D
            OS << " "<<myPolygons3D.FindIndex(CR->Polygon3D());
            OS
<< " "<<Locations().Index(CR->Location());
            OS
<< "\n";
          }
        }

else if (CR->IsPolygonOnTriangulation()) {
          Handle(BRep_PolygonOnTriangulation) PT
=
            Handle(BRep_PolygonOnTriangulation)::DownCast(itrc.Value());

if (!CR->IsPolygonOnClosedTriangulation())
            OS
<< "";                            // -6- Polygon on triangulation
          else
            OS
<< "";                            // -7- Polygon on closed triangulation
          OS << " " <<  myNodes.FindIndex(PT->PolygonOnTriangulation());

if (CR->IsPolygonOnClosedTriangulation()) {
            OS
<< " " << myNodes.FindIndex(PT->PolygonOnTriangulation2());
          }
          OS
<< " " << myTriangulations.FindIndex(PT->Triangulation());
          OS
<< " "<<Locations().Index(CR->Location());
          OS
<< "\n";
        }
      }

      itrc.Next();
    }
    OS
<< "0\n"// end of the list of representations
  }


else if (S.ShapeType() == TopAbs_FACE) {

    Handle(BRep_TFace) TF
= Handle(BRep_TFace)::DownCast(S.TShape());

const TopoDS_Face& F = TopoDS::Face(S);


if (!(TF->Surface()).IsNull()) {
      OS
<< ((BRep_Tool::NaturalRestriction(F)) ? 1 : 0);
      OS
<< " ";

// Write the surface geometry
      OS << " " <<TF->Tolerance();
      OS
<< " " <<mySurfaces.Index(TF->Surface());
      OS
<< " " <<Locations().Index(TF->Location());
      OS
<< "\n";
    }

else //For correct reading of null face
      {
    OS
<< 0;
    OS
<< " ";
    OS
<< " " <<TF->Tolerance();
    OS
<< " " << 0;
    OS
<< " " << 0;
    OS
<< "\n";
      }

if (myWithTriangles) { // for XML Persistence
      if (!(TF->Triangulation()).IsNull()) {
        OS
<< 2;
        OS
<< " ";

// Write the triangulation
        OS << " " <<myTriangulations.FindIndex(TF->Triangulation());
      }
    }
  }

}

通过先将几何数据收集到相应的集合(映射)中,再在拓朴结构对应的地方以索引号的方式输出,这样就便于从文件读取数据时,以类似的方式来重构BRep边界表示的拓朴Shape的结构。即读取文件重构拓朴结构数据是输出的逆过程。

在实现从文件读取BRep表示的数据时,先将几何信息读取到对应的集合中,再读取拓朴结构数据时,若拓朴结构中包含几何信息,则以索引的方式,找到对应的几何数据即可。详细实现可参考源程序。

3. For Debugging

由于BRepTools为Toolkit TKBRep中的类,所以依赖的动态库较少,所以在编程时,若要验证一些算法的正确性时,经常需要将TopoDS_Shape的数据导出,甚至可以直接先在Draw Test Harness中使用相关命令来将导出的数据导入来查看结果。

4. Conclusion

通过BRepTools中对TopoDS_Shape数据的输出及导入的代码分析可知,对于只有组合关系的数据,若想维持这种关系,就需要引入集合映射的类来产生索引,进而在读取数据时,可以根据索引来重构拓朴关系。由于opennurbs中的BRep在内存中本来就是索引的方式,所以在数据存取时,实现要简单很多。

5. References

1. OpenCASCADE Team. BRep Format. 2014.12

2. Shing Liu. Topology and Geometry in OpenCascade-Topology.

http://www.cppblog.com/eryar/archive/2013/09/21/203338.html

3. Shing Liu. Topology and Geometry in OpenCascade-Vertex

http://www.cppblog.com/eryar/archive/2013/08/20/202678.html

4. Shing Liu. Topology and Geometry in OpenCascade-Edge

http://www.cppblog.com/eryar/archive/2013/08/24/202739.html

5. Shing Liu. Topology and Geometry in OpenCascade-Face

http://www.cppblog.com/eryar/archive/2013/09/12/203199.html
