OpenCascade 6.7.1 and Qt 5

Posted on 2014-07-16 22:49 eryar 阅读(5367) 评论(0)  编辑 收藏 引用 所属分类: 2.OpenCASCADE

OpenCascade 6.7.1 and Qt 5

eryar@163.com



Keywords: OpenCascade 6.7.1, Qt5, Demo



从OpenCascade6.7.0开始图形显示的初始化部分有较大改动,将原来给出的一个关于Qt的最简单的例子程序升级到最新版本:

Qt with OpenCascade: http://www.cppblog.com/eryar/archive/2013/08/18/202617.html



Qt的版本还是原来的,OpenCascade使用最新版本OpenCascade6.7.1:


Figure 1. OpenCascade Version info



主要是更改显示部分初始化部分的代码,如下所示,



void occQt::InitializeModeler( void )
{
    Handle_Aspect_DisplayConnection displayConnection;
    Handle_Graphic3d_GraphicDriver graphicDriver;


// 1. Create a 3D viewer.
    try
    {

//myGraphicDevice = new Graphic3d_WNTGraphicDevice;
        graphicDriver = Graphic3d::InitGraphicDriver(displayConnection);
    }

catch (Standard_Failure)
    {
        QMessageBox::critical(
this, tr("About occQt"),
            tr(
"<h2>Fatal error in graphic initialisation!</h2>"),
            QMessageBox::Apply);
    }

    myViewer
= new V3d_Viewer(graphicDriver, Standard_ExtString("Visu3D"));

//myViewer->Init();
    myViewer->SetDefaultLights();
    myViewer
->SetLightOn();


// 3. Create an interactive context.
    myContext = new AIS_InteractiveContext(myViewer);
    myContext
->SetDisplayMode(AIS_Shaded);
}

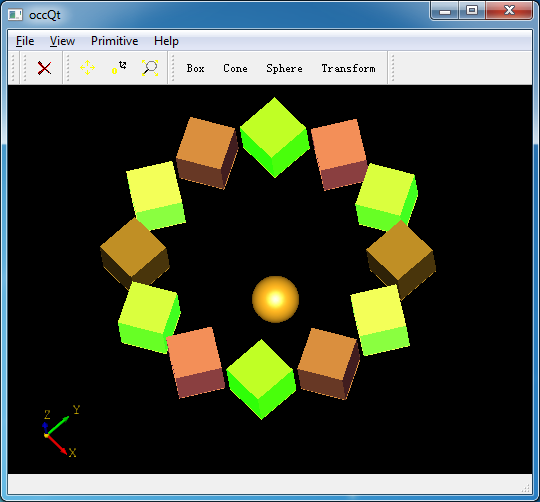

增加了个变换的示例,程序运行效果如下图所示:


Figure 2. Transformation in occQt



Sample code for OpenCascade6.7.1: Qt with OpenCascade
