Change Line Type in OpenCascade

Posted on 2013-11-30 23:12 eryar 阅读(1849) 评论(0)  编辑 收藏 引用 所属分类: 2.OpenCASCADE

在OpenCascade中更改线型-Change Line Type in OpenCascade

eryar@163.com



关键字KeyWords:OpenCascade,Line Aspect, Line Type



在OpenCascade的显示模块中,可以设置线型、消隐方式和离散精度等属性。这些属性都是在AIS_Drawer中设置。

AIS_Drawer类就是用来管理显示属性的。可以设置如下显示属性:

  • void  SetLineAspect (const Handle< Prs3d_LineAspect > &anAspect)
  • void  SetWireAspect (const Handle< Prs3d_LineAspect > &anAspect)
  • void  SetDeviationCoefficient (const Standard_Real aCoefficient)
  • void  SetTypeOfHLR (const Prs3d_TypeOfHLR theTypeOfHLR)

以为设置线型是用SetLineAspect,结果试了一下,不成功。查找了一下论坛,也有人有同样的问题:

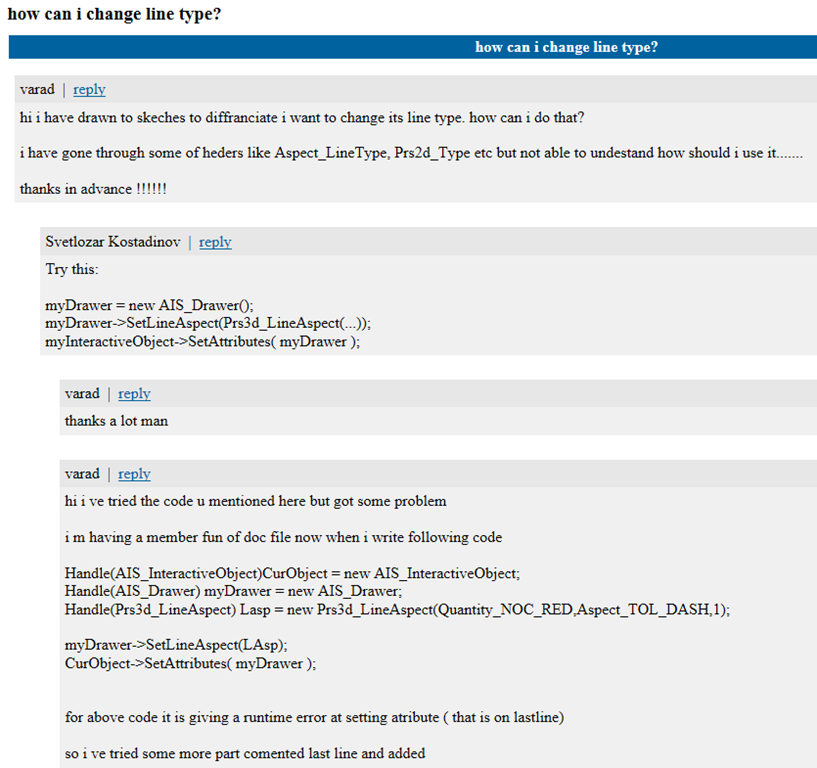

http://www.opencascade.org/org/forum/thread_12589/?forum=3


又搜索了下,发现设置拓朴形状线型的函数是用:SetWireAspect,试验成功!示例程序如下所示:

Handle(AIS_Shape) xAxis = new AIS_Shape(BRepBuilderAPI_MakeEdge(gp_Pnt(-5000,0,0), gp_Pnt(500000)));

Handle(Prs3d_LineAspect) lineAspect
= new Prs3d_LineAspect(Quantity_NOC_WHITE, Aspect_TOL_DOTDASH, 1);

xAxis
->Attributes()->SetWireAspect(lineAspect);
myAISContext
->Display(xAxis, false);
