Topology and Geometry in OpenCascade

Location and Orientaion

eryar@163.com

摘要Abstract:本文简要介绍了几何造型中的边界表示法(BRep),并结合程序说明OpenCascade中的边界表示的具体实现,即拓朴与几何的联系。拓朴结构中的位置(Location)和朝向(Orientation)进行了详细说明。

关键字Key Words:OpenCascade、BRep、Topology、Geometry、Location、Orientation

一、引言 Introduction

OpenCascade中的拓朴(topology)是根据STEP标准ISO-10303-42设计的。也许读一下这个标准中的有关概念还是很有帮助的。STEP ISO-10303-42的相关资源:

http://www.steptools.com/support/stdev_docs/express/step_irs/index.html

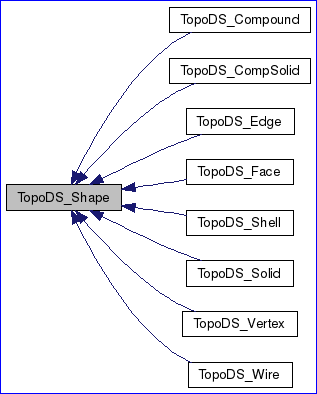

wps_clip_image-7847

Figure 2.1 Topology data structure in OpenCascade

wps_clip_image-986

TopoDS_Shape由值控制,包含三个成员变量:myLocation、myOrient、myTShape。

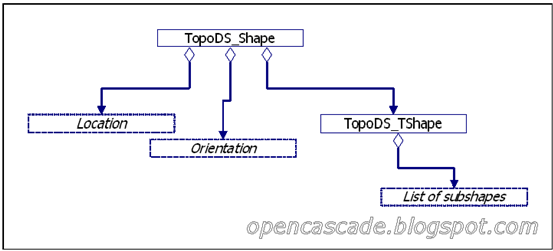

wps_clip_image-23258

Figure 2.2 TopoDS_Shape member fields

2.2 拓朴与几何的联系 Connection with Geometry

现在我们来考虑一下拓朴结构与几何的关系。通过继承TopoDS包中的抽象的拓朴类实现了边界表示模型。如下图所示:

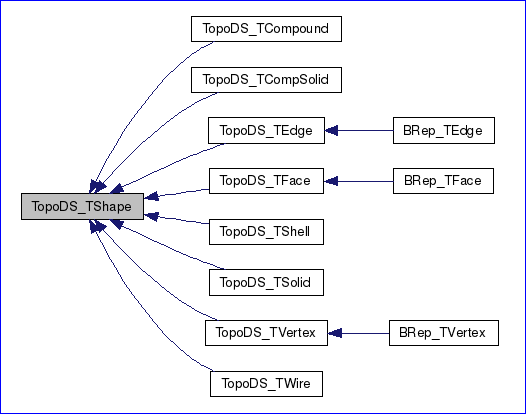

wps_clip_image-20741

Figure 2.3 Topology data structure in OpenCascade

从上面的类图可以看出只有三种拓朴对象有几何表示:顶点(vertex)、边(edge)、面(face),分别为BRep_TVertex、BRep_TEdge、BRep_TFace。

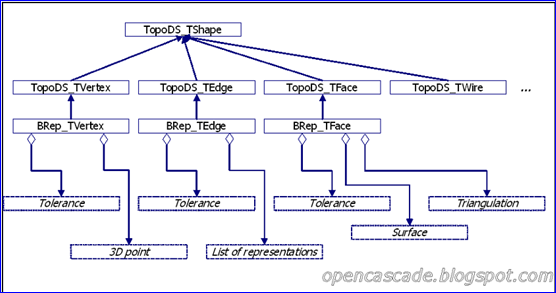

wps_clip_image-4145

Figure 2.4 TopoDS_TShape class diagram

二、位置 Location

ToposDS_Shape有个TopLoc_Location的成员变量myLocation,该变量定义了子形状相对于该形状的偏移量。例如,环(wire)有一个位置变量,该变量沿着向量{0,0,10}移动,意味着环所有的边都沿着Z轴移动10个单位。下面以一个程序来具体说明:



  1 /*
  2 *    Copyright (c) 2013 eryar All Rights Reserved.
  3 *
  4 *        File    : Main.cpp
  5 *        Author  : eryar@163.com
  6 *        Date    : 2013-09-26
  7 *        Version : V1.0
  8 *
  9 *    Description : Shape location.
 10 *
 11 */
 12
 13 #define WNT
 14 #include <Geom_Circle.hxx>
 15
 16 #include <TopoDS_Edge.hxx>
 17 #include <TopoDS_Wire.hxx>
 18 #include <TopoDS_Iterator.hxx>
 19
 20 #include <BRepBuilderAPI_MakeEdge.hxx>
 21 #include <BRepBuilderAPI_MakeWire.hxx>
 22
 23 #pragma comment(lib, "TKernel.lib")
 24 #pragma comment(lib, "TKMath.lib")
 25 #pragma comment(lib, "TKG3d.lib")
 26 #pragma comment(lib, "TKBRep.lib")
 27 #pragma comment(lib, "TKTopAlgo.lib")
 28
 29 const std::string dumpShapeType(const TopAbs_ShapeEnum& type)
 30 {
 31     std::string strType("Shape");
 32
 33     switch (type)
 34     {
 35     case TopAbs_COMPOUND:
 36         strType = "COMPOUND";
 37         break;
 38
 39     case TopAbs_COMPSOLID:
 40         strType = "COMPSOLID";
 41         break;
 42
 43     case TopAbs_SOLID:
 44         strType = "SOLID";
 45         break;
 46
 47     case TopAbs_SHELL:
 48         strType = "SHELL";
 49         break;
 50
 51     case TopAbs_FACE:
 52         strType = "FACE";
 53         break;
 54
 55     case TopAbs_WIRE:
 56         strType = "WIRE";
 57         break;
 58
 59     case TopAbs_EDGE:
 60         strType = "EDGE";
 61         break;
 62
 63     case TopAbs_VERTEX:
 64         strType = "VERTEX";
 65         break;
 66
 67     default:
 68         break;
 69     }
 70
 71     return strType;
 72 }
 73
 74 void dumpShapeLocation(const TopoDS_Shape& shape)
 75 {
 76     std::cout << "Shape Type: " << dumpShapeType(shape.ShapeType()) << std::endl;
 77     shape.Location().ShallowDump(std::cout);
 78
 79     TopoDS_Iterator anItr(shape);
 80
 81     for (; anItr.More(); anItr.Next())
 82     {
 83         const TopoDS_Shape& aChild = anItr.Value();
 84
 85         dumpShapeLocation(aChild);
 86     }
 87 }
 88
 89 int main(void)
 90 {
 91     Handle_Geom_Curve aCircle = new Geom_Circle(gp::XOY(), 5.0);
 92
 93     TopoDS_Edge anEdge = BRepBuilderAPI_MakeEdge(aCircle);
 94     TopoDS_Wire aWire = BRepBuilderAPI_MakeWire(anEdge);
 95
 96     std::cout << "Before transformation: " << std::endl;
 97     dumpShapeLocation(aWire);
 98
 99     gp_Trsf trsf;
100     trsf.SetTranslation(gp_Vec(0010));
101     TopLoc_Location location(trsf);
102
103     aWire.Location(location);
104
105     std::cout << "After transformation: " << std::endl;
106     dumpShapeLocation(aWire);
107
108     return 0;
109 }


程序结果如下所示:

 1Before transformation:
 2Shape Type: WIRE
 3TopLoc_Location : Identity
 4
 5Shape Type: EDGE
 6TopLoc_Location : Identity
 7
 8Shape Type: VERTEX
 9TopLoc_Location : Identity
10
11Shape Type: VERTEX
12TopLoc_Location : Identity
13
14After transformation:
15Shape Type: WIRE
16TopLoc_Location :
17       Exponent : 1
18 TopLoc_Datum3D 034100E8
19  (          1,         0,         0,         0)
20  (          0,         1,         0,         0)
21  (          0,         0,         1,        10)
22
23
24Shape Type: EDGE
25TopLoc_Location :
26       Exponent : 1
27 TopLoc_Datum3D 034100E8
28  (          1,         0,         0,         0)
29  (          0,         1,         0,         0)
30  (          0,         0,         1,        10)
31
32
33Shape Type: VERTEX
34TopLoc_Location :
35       Exponent : 1
36 TopLoc_Datum3D 034100E8
37  (          1,         0,         0,         0)
38  (          0,         1,         0,         0)
39  (          0,         0,         1,        10)
40
41
42Shape Type: VERTEX
43TopLoc_Location :
44       Exponent : 1
45 TopLoc_Datum3D 034100E8
46  (          1,         0,         0,         0)
47  (          0,         1,         0,         0)
48  (          0,         0,         1,        10)
49
50
51Press any key to continue . . .

三、朝向 Orientation

朝向(orientation)与位置(location)的工作原理相同。当将子对象从实体中分离出来时,父对象的朝向会影响到子对象的朝向。但是有个很重要的例外就是面(Face)上边(Edge)的朝向不遵守这个规则。在讨论面的朝向时,讨论过边的参数空间曲线(pcurve)的material问题。这个例外说的是计算面上边的朝向时不应该受到面的朝向的影响。即若要使用边的参数空间曲线(pcurve)就按下面的方式:

1 TopExp_Explorer aFaceExp (myFace.Oriented (TopAbs_FORWARD), TopAbs_EDGE);
2 for (; aFaceExp.More(); aFaceExp.Next())
3
4     const TopoDS_Edge& anEdge = TopoDS::Edge (aFaceExp.Current());
5

假如你研究得更为深入,这个例外也是可以理解的。让我们以一个具体例子来理解这个例外,从底层一步步的创建一个面:



 1 Handle(Geom_Surface) aSurf = new Geom_Plane (gp::XOY());
 2 //anti-clockwise circles if to look from surface normal
 3 Handle(Geom_Curve) anExtC = new Geom_Circle (gp::XOY(), 10.);
 4 Handle(Geom_Curve) anIntC = new Geom_Circle (gp::XOY(), 5.);
 5 TopoDS_Edge anExtE = BRepBuilderAPI_MakeEdge (anExtC);
 6 TopoDS_Edge anIntE = BRepBuilderAPI_MakeEdge (anExtC);
 7 TopoDS_Wire anExtW = BRepBuilderAPI_MakeWire (anExtE);
 8 TopoDS_Wire anIntW = BRepBuilderAPI_MakeWire (anIntE);
 9 BRep_Builder aB;
10 TopoDS_Face aFace;
11 aB.MakeFace (aFace, aSurf, Precision::Confusion());
12 aB.Update (aFace, aSurf);
13 aB.Add (aFace, anExtW);
14 //material should lie on the right of the inner wire
15 aB.Add (aFace, anIntW.Reversed());

面默认的朝向是向前的(forward),让我们来遍历面的边(edge)和参数空间曲线(pcurve)。尽管我们没有显示地来添加它们,从原来的讨论中可知平面上的参数空间曲线可以默认计算(be computed on the fly):

 1 void TraversePCurves (const TopoDS_Face& theFace)
 2 {
 3     TopExp_Explorer anExp (theFace, TopAbs_EDGE);
 4     for (; anExp.More(); anExp.Next())
 5     {
 6         Standard_Real aF = 0.0;
 7         Standard_Real aL = 0.0;
 8         const TopoDS_Edge& anEdge = TopoDS::Edge (anExp.Current());
 9
10         Handle(Geom2d_Curve) aPCurve = BRep_Tool::CurveOnSurface (anEdge, theFace, aF, aL);
11     }
12 }

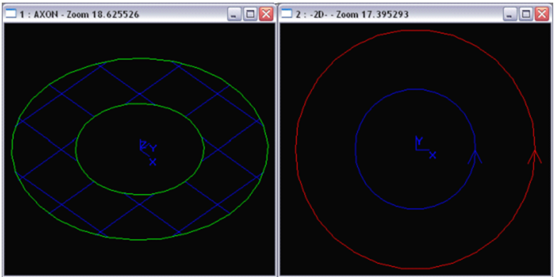

得到的参数空间曲线(pcurves)如下图所示,material在红线的左侧,在蓝线的右侧:

wps_clip_image-29712

一切都很正确。现在设想一下,如果把面的朝向反向(reverse),然后再遍历边和参数空间曲线,会发生什么呢?

1 TopoDS_Face aRFace = TopoDS::Face (aFace.Reversed());
2
3 TraversePCurves (aRFace);

所有的边将会具有相反的朝向,对应边的参数空间曲线(pcurve)的material在外环的外侧,在内环的内侧,这明显是错误的!在前面讨论面的朝向时就说过面的朝向仅仅是面的逻辑朝向,而与其底层的曲面(surface)没有关系。在上面的例子中反转面aRFace只是一个法向为{0, 0, -1}的面。所以,要获得边的正确朝向,必须使用下面的方法来访问面中的边:

1 TopExp_Explorer anExp (theFace.Oriented (TopAbs_FORWARD), TopAbs_EDGE);

这样就确保面上的边具有正确的朝向,而与曲面(surface,注意在此不是face!)的法向没有关系。OpenCASCADE的算法对这种特殊的情况都做了处理,你也一定记得这样做。

四、结论 Conclusion

对拓朴形状(TopoDS_Shape)的位置(location)和朝向(orientation)进行深入理解,整个拓朴结构就变得清晰了,因为一个拓朴形状中除了子对象外,剩下就是位置和朝向成员变量了。

wps_clip_image-4346

理解了拓朴结构后,对OpenCascade的模块ModelingData就有个较深刻地认识了。

五、参考资料  Reference

1. Roman Lygin, OpenCascade notes, opencascade.blogspot.com

2. 孙家广等. 计算机图形学. 清华大学出版社

3. OpenCascade source code.
