Visualization of Curves and Surfaces in OpenSceneGraph

eryar@163.com

君子性非异也,善假于物也。

在学习计算机辅助几何造型(CAGD)等内容时,总是想把NURBS曲线、曲面显示出来,这样才能领会其中的奥妙。而现在大部分的教材都只是给出定理及其相关性质的证明,编程实现曲线及曲面显示的书籍很少。

OpenSceneGraph是使用OpenGL技术开发的一套C++编程接口,借助这个工具可以让程序员能够更加快速、便捷的创建高性能、跨平台的交互图形程序。使用OpenSceneGraph可以让程序员只关注其算法,显示部分都由OSG来完成。osgViewer完成了视图操作的大部分功能,如旋转、缩放、移动,另外还有统计功能。

利用OpenSceneGraph中的基本几何图元即OpenGL中的基本几何图元,如GL_LINE_STRIP、GL_TRIANGLE_STRIP等可以将计算的曲线、曲面显示出来,使曲线曲面的概念更形象,便于理解。

以下代码所示为一个简单例子,就这么几行代码,实现了场景的渲染及用户对视图的大部分操作,如缩放、旋转、移动及统计场景中图元信息,还可以用F键在窗口与全屏之间切换,W键使模型在线框、面、点之间切换,S键出现统计数据。



 1 /*
 2 *    Copyright (c) 2013 eryar All Rights Reserved.
 3 *
 4 *        File    : Main.cpp
 5 *        Author  : eryar@163.com
 6 *        Date    : 2013-03-22 22:31
 7 *        Version : V1.0
 8 *
 9 *    Description : OpenSceneGraph demo program.
10 *
11 */
12
13 #include <osgDB/ReadFile>
14 #include <osgViewer/Viewer>
15 #include <osgGA/StateSetManipulator>
16 #include <osgViewer/ViewerEventHandlers>
17
18 #pragma comment(lib, "osgd.lib")
19 #pragma comment(lib, "osgDBd.lib")
20 #pragma comment(lib, "osgGAd.lib")
21 #pragma comment(lib, "osgViewerd.lib")
22
23 int main(int argc, char* argv[])
24 {
25     osgViewer::Viewer viewer;
26     viewer.setSceneData(osgDB::readNodeFile("cessna.osg"));
27
28     viewer.addEventHandler(new osgGA::StateSetManipulator(viewer.getCamera()->getOrCreateStateSet()));
29     viewer.addEventHandler(new osgViewer::StatsHandler);
30     viewer.addEventHandler(new osgViewer::WindowSizeHandler);
31
32     return viewer.run();
33 }

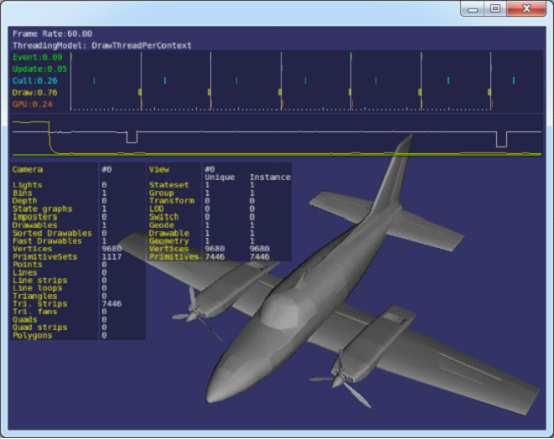

程序显示效果如下图所示:

wps_clip_image-19685
