教山地车拆解保养图文教程

原文是台湾车友写的地址
http://tw.myblog.yahoo.com/gogo-7721/article?mid=715&page=1#753

图文很有参考价值,现全文转贴

这次下船休息正好遇到单车疯的高潮,应家人需要在添购一台脚踏车~~
08
这一年车价和零件涨翻天,同等级的东西较07年涨了3成以上,新车贵到靠北边走.......clip_image001

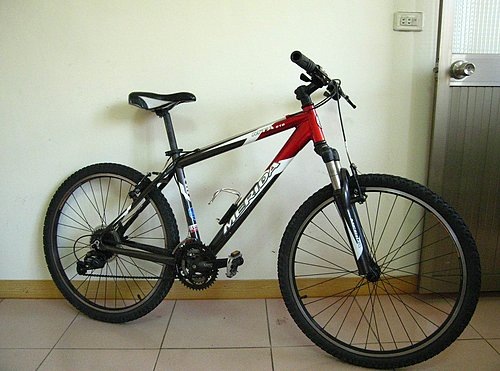

在奇毛和露天守株待兔,捡到一台超值的MERIDA MTA 510clip_image002

clip_image003

买二手车总免不了全车拆解整理一翻
这台车状况很好,前车主相当爱惜这台车,也让我在整理的过程中省了不少麻烦
废话不多说开始动手吧~

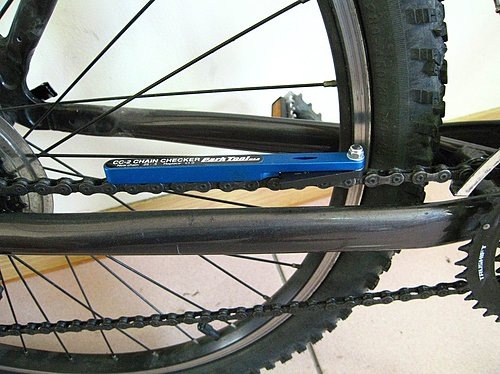

先量一下炼条有没有过度伸张,如果已经超限就剪下来直接丢了吧
这条状况还满好的继续留用

clip_image004

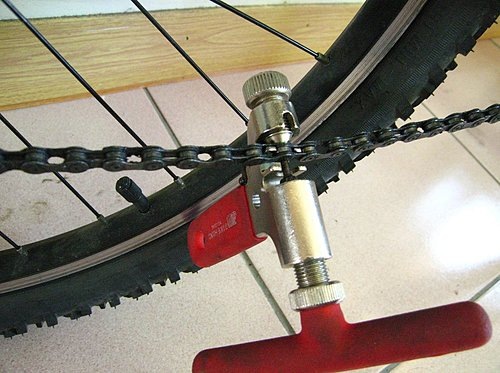

截链器剪下炼条~

clip_image005

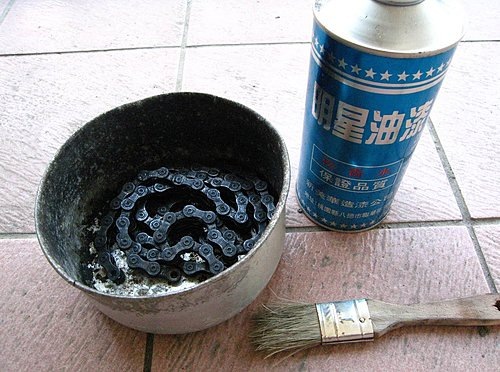

把炼条洗干净,我习惯用松香水来洗
松香水会自然挥发不用为后续处理伤脑筋

clip_image006

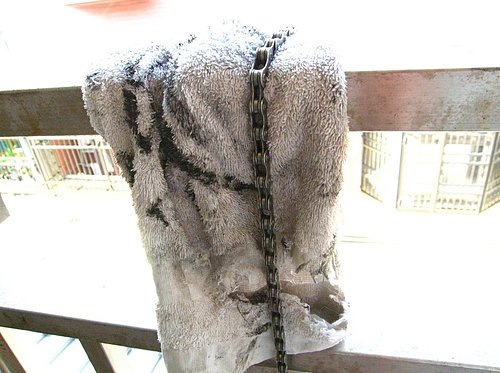

把洗完的炼条擦干净,晾在通风处让剩余的松香水挥发掉

clip_image007

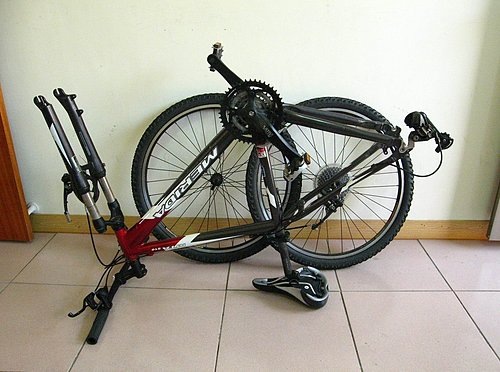

拆下轮组,把车倒过来方便后续作业,油压碟煞不建议倒立,建议先把碟煞组拆下来

clip_image008

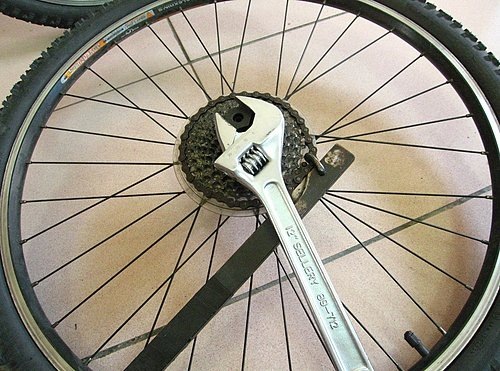

拆飞轮

clip_image009

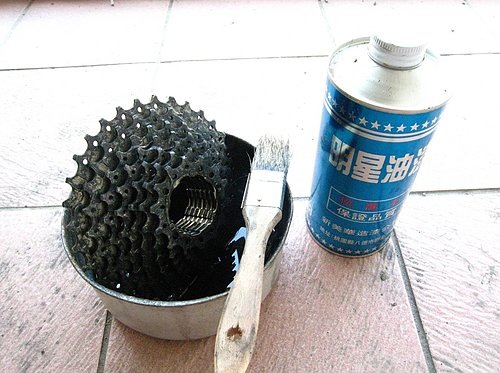

飞轮一样刷洗干净

clip_image010

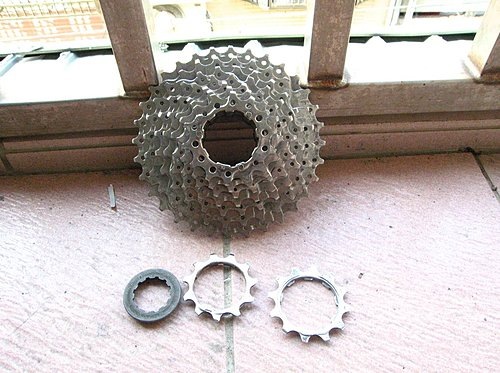

晾干

clip_image011



牙盘,后拨,前叉 拆解

牙盘拆解

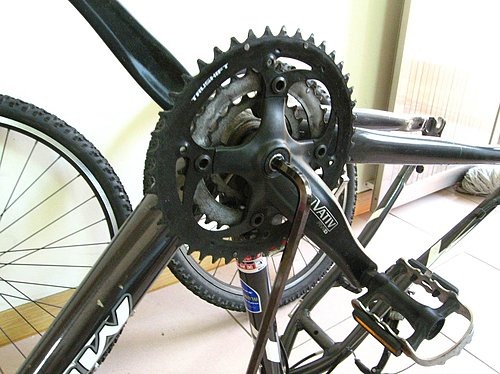

把齿盘的迫紧螺丝拆下~~拆齿盘的时候记得顺便检查锁齿环的螺帽有没有锁紧

clip_image012

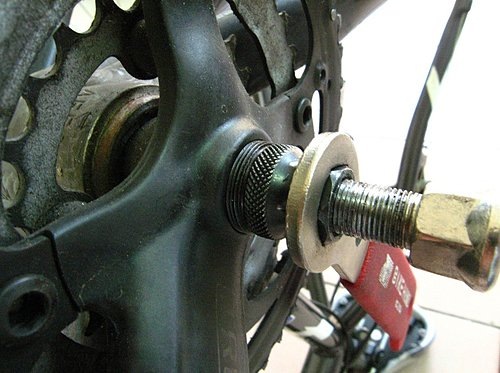

用牙盘专用工具时记得螺纹要旋到底

clip_image013

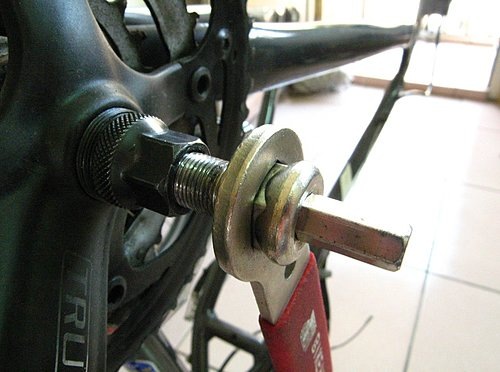

转动螺丝拆下齿盘

clip_image014

后拨拆解

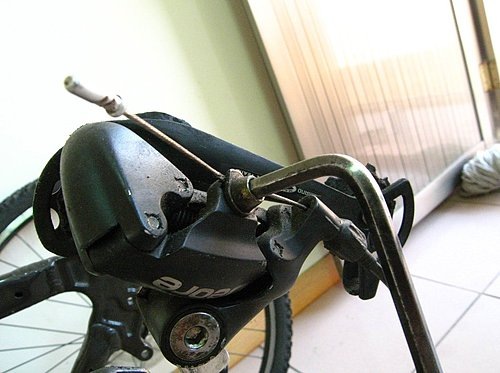

把后变的变速线卸下

clip_image015

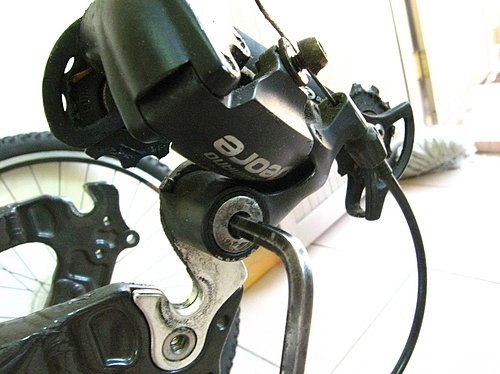

拆下后变

clip_image016

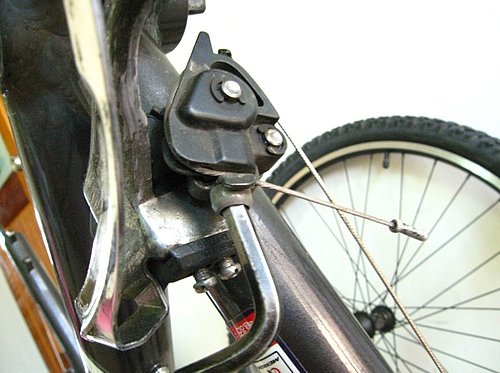

把中变的变速线卸下
中变偷懒没有拆

clip_image017

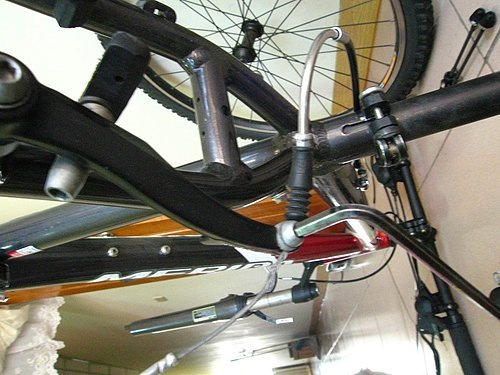

把前后煞车线卸下

clip_image018

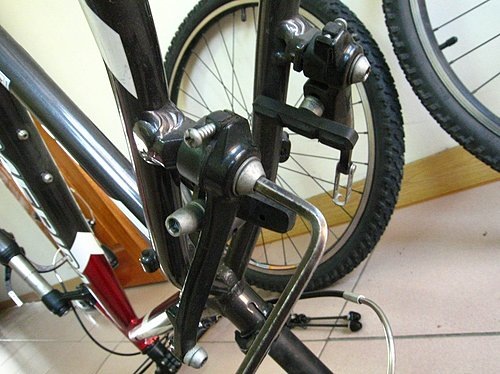

把前后夹器拆下,前后夹器不要搞乱~~比较高皆的夹器是有分前后的

clip_image019

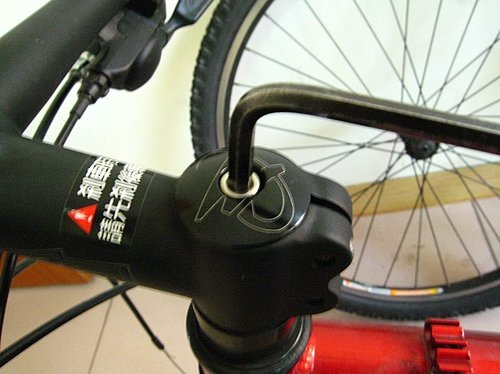

拆下前叉龙头上盖

clip_image020



前叉及碗组拆解

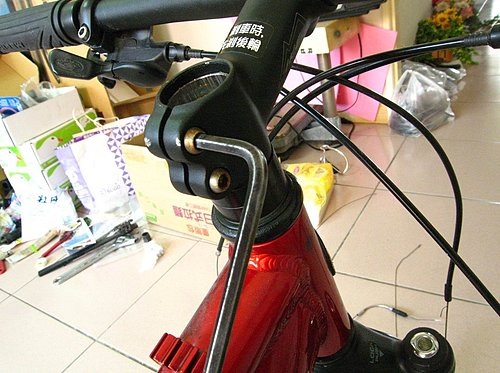

拆下龙头

clip_image021

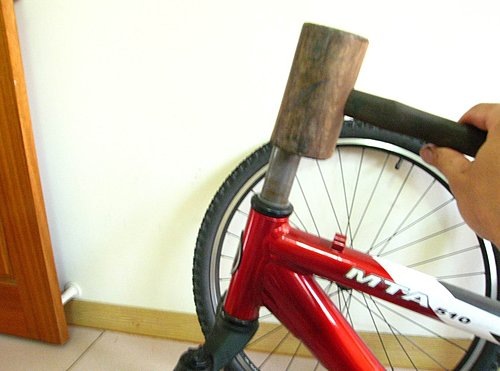

低价的头碗迫紧环都是塑料的,拆不下来可以赏它几下~~建议用软的锤子

clip_image022

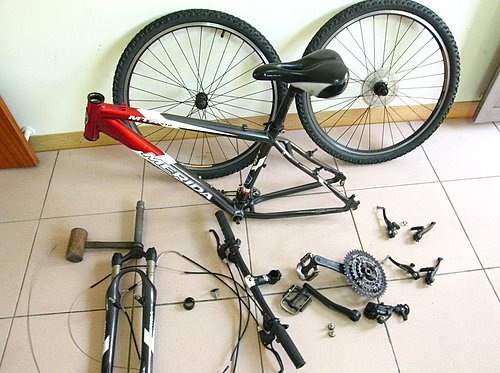

就这样整车解体轻轻松松

clip_image023

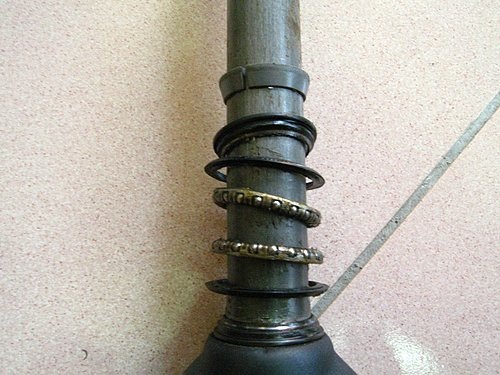

廉价头碗的所有零件

clip_image024

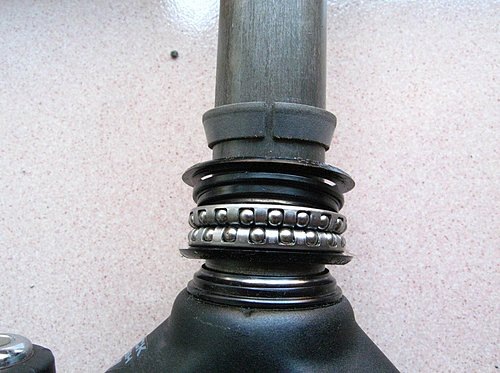

清洁之后干干净净

clip_image025

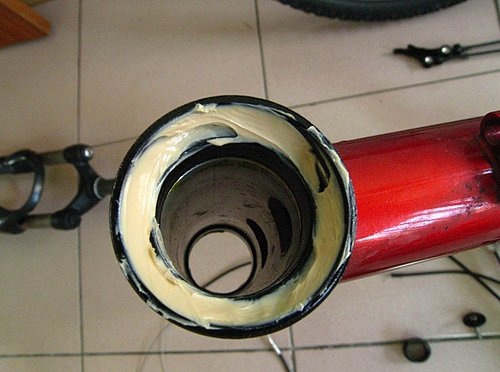

上下碗涂上黄油~~不是白巧克力呦

clip_image026

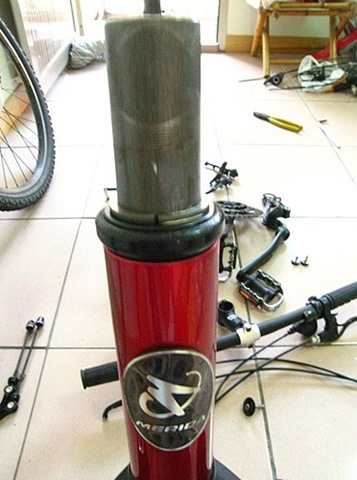

把前叉装回去,头碗零件的方向和顺序不要搞错

clip_image027

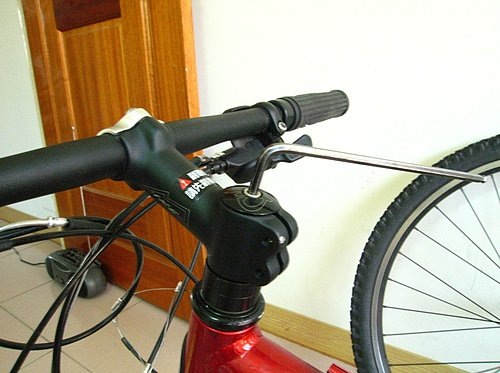

把龙头上盖装回去调整好间隙,不能太松也不能太紧

clip_image028

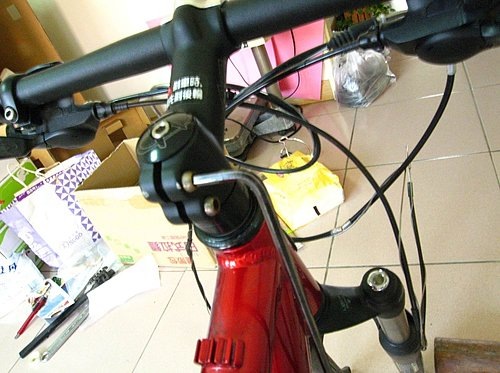

把龙头桥正锁紧

clip_image029



后拨及中轴拆解

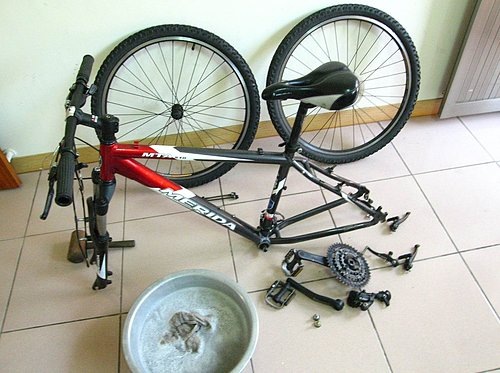

接下来把所有零件清洁干净~~洗车用家里的洗衣粉/色拉脱泡浓一点就很好用了
另外....用抹布擦就行了不要整个丢进去

clip_image030

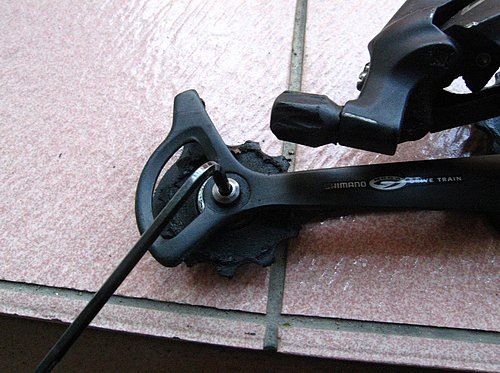

拆卸下导轮

clip_image031

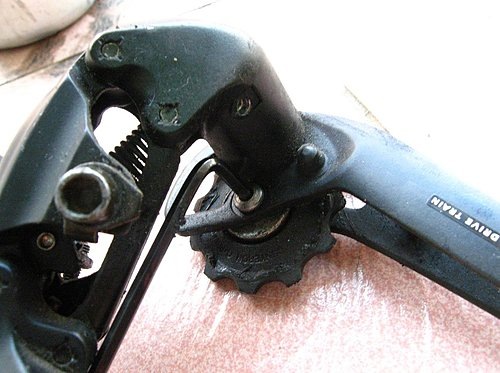

拆卸上导轮

clip_image032

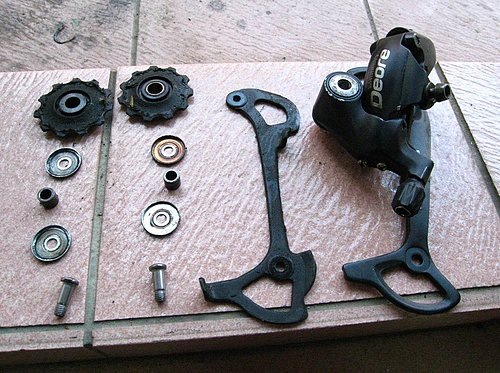

一般保养拆到这样就差不多了

clip_image033

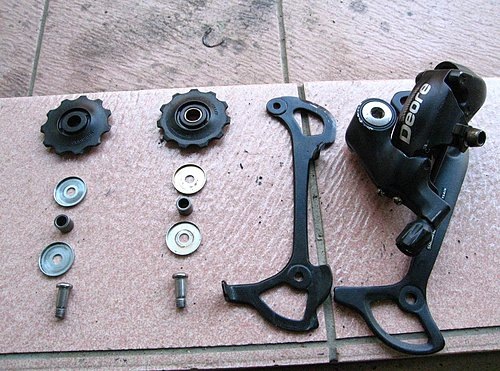

清洁干净

clip_image034

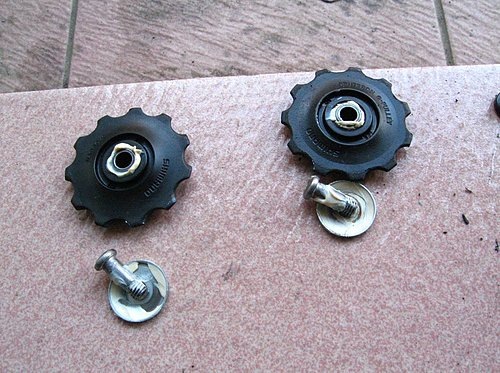

上黄油

clip_image035

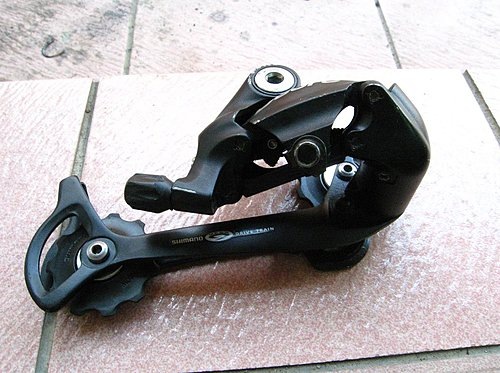

把导轮装回去~~怎么拆的就怎么装

clip_image036

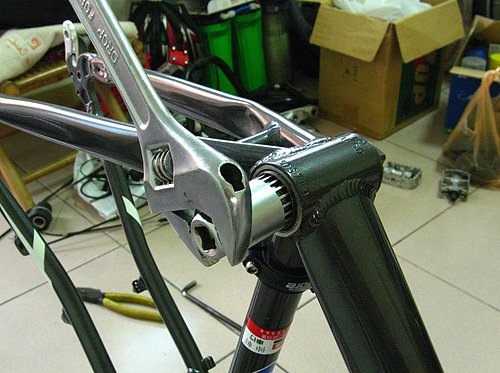

BB的时候要先拆左边在拆右边

clip_image037

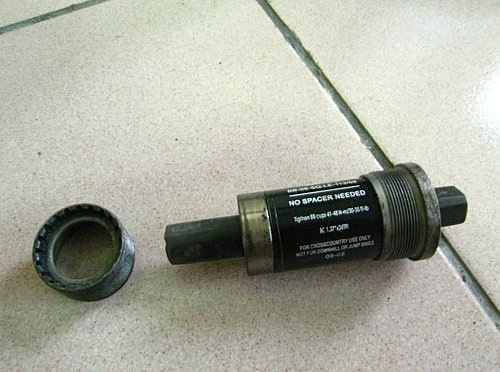

拆下的BB(中轴)

clip_image038



中轴及V刹上油

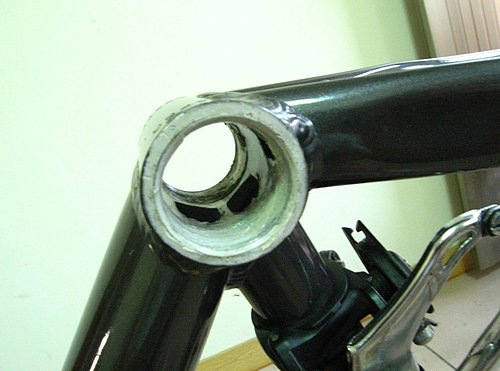

把螺纹清干净涂上黄油~~一般BB的螺纹上都有上螺丝胶因此有的人主张不能上油

clip_image039

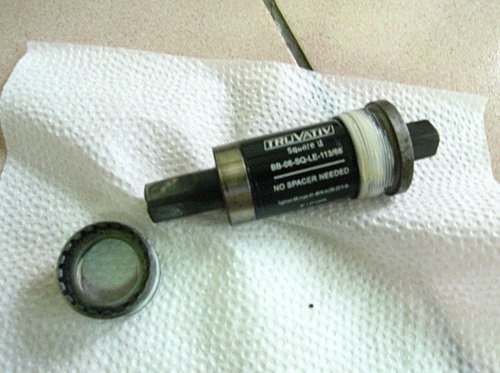

清干净上黄油

clip_image040

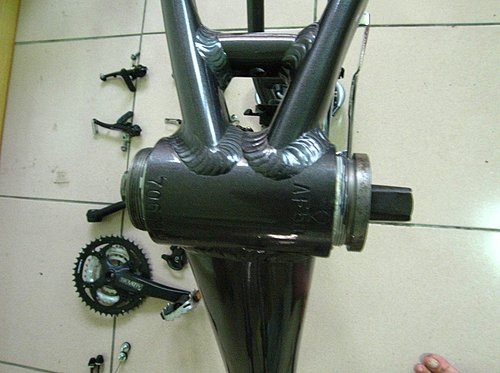

BB的时候右边的先带上之后左边的也带上,右边先锁紧之后在锁左边的~~如果有垫片的话请别忘掉了

clip_image041

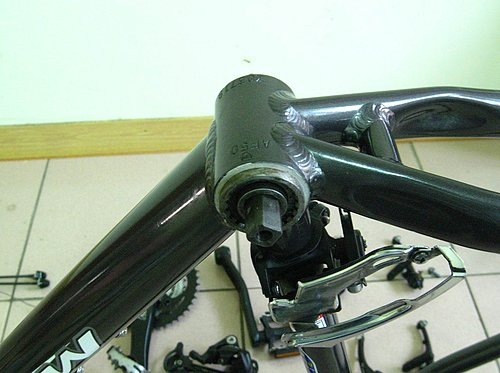

锁好的BB

clip_image042

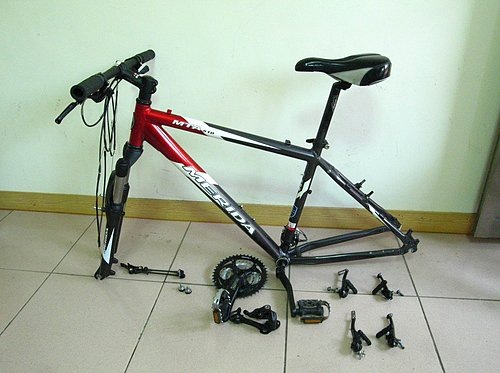

费了一翻功夫全部都擦干净了,接下来开始组合

clip_image043

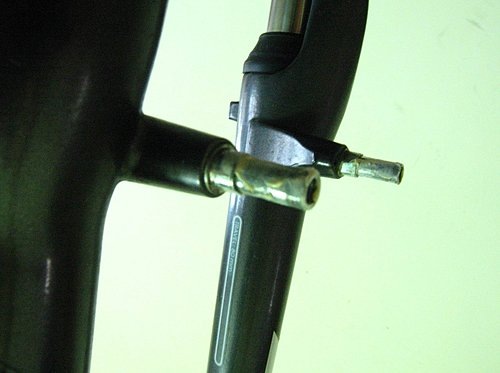

V夹座涂上黄油

clip_image044

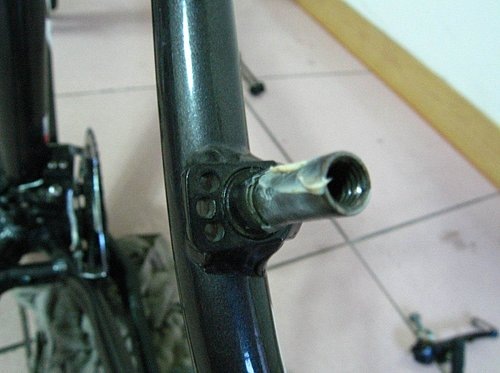

后叉也是~~V夹座的三个孔是用来调整手感的(弹簧力量)一般用中间的孔

clip_image045

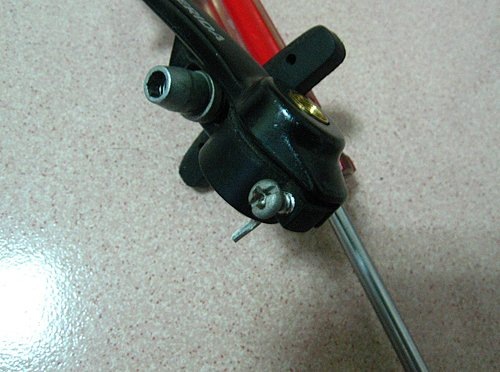

夹器上的十字螺丝也是用来调整张力用的

clip_image046

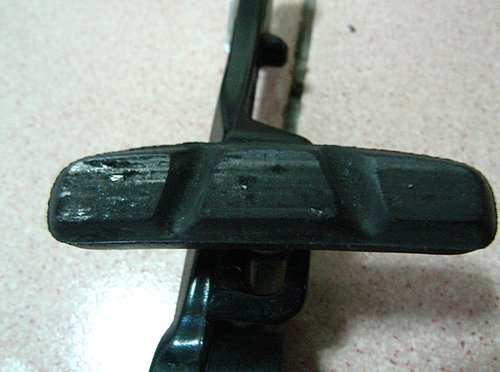

便宜的煞车皮会卡铝削,这就是为什么轮框会刮伤的原因

clip_image047

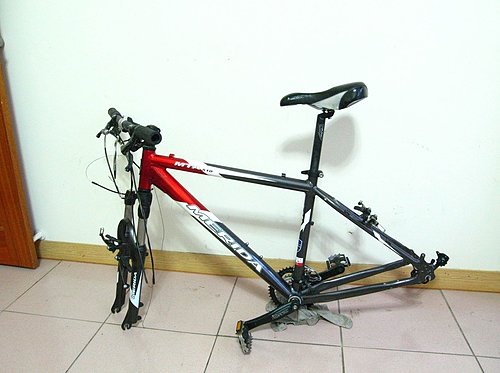

把后变/夹器/齿盘装回去

clip_image048



轮组及花鼓拆解上油

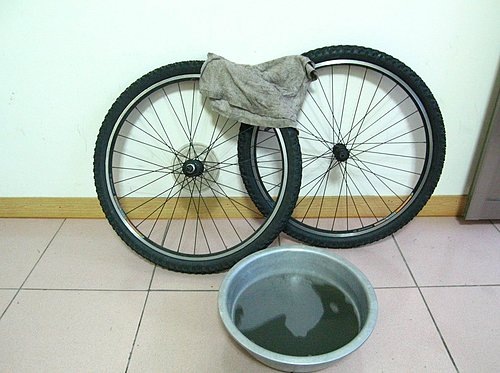

接着处理轮组~~先把它擦干净

clip_image049

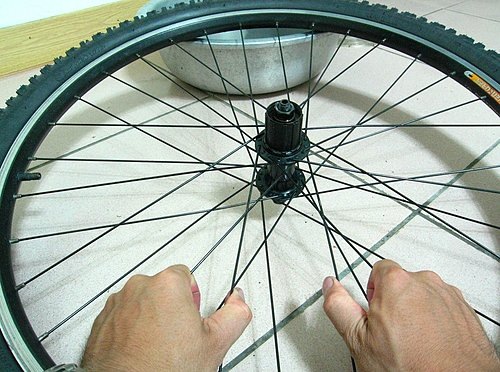

检查前后轮钢丝张力是否有明显不均衡,有的话拿去给店家处理吧

clip_image050

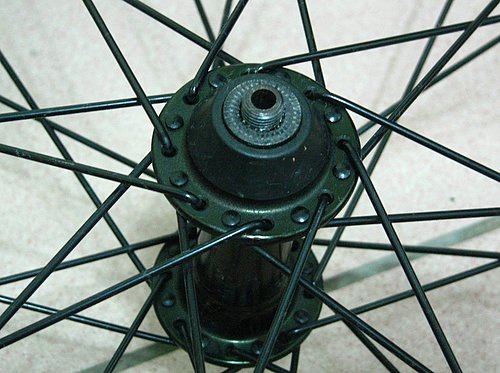

先拆前花毂~~前花毂左右是对衬的,后花毂多一个棘轮左右不对衬

clip_image051

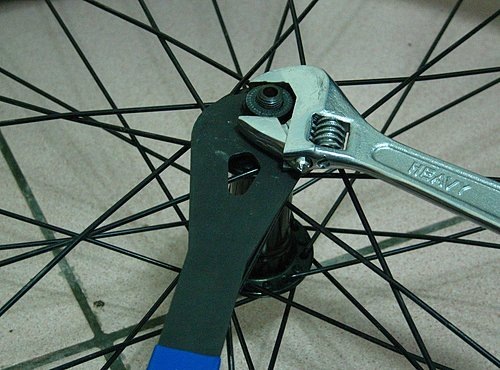

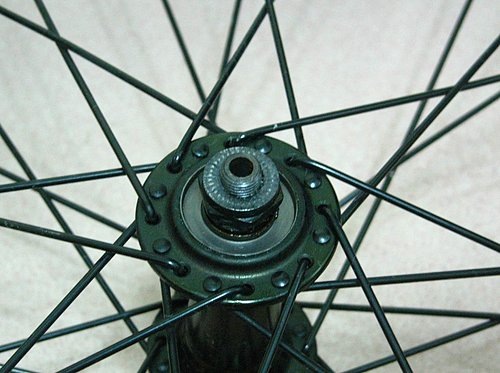

拆下防尘套

clip_image052

clip_image053

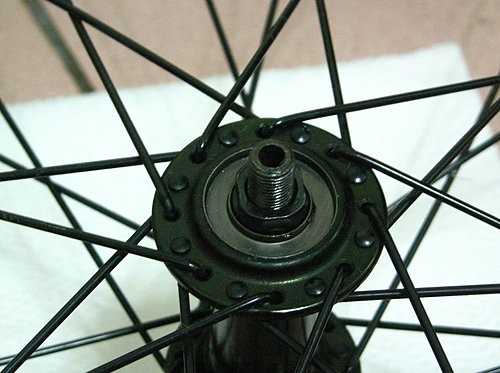

卸下并紧螺帽

clip_image054

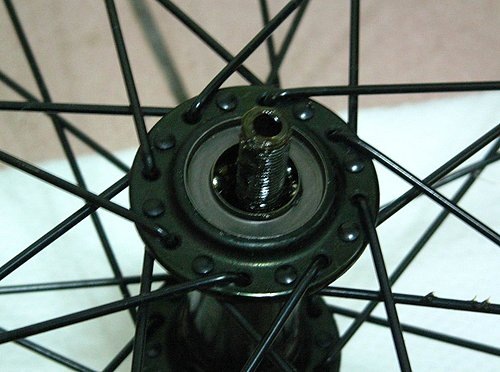

拆下螺帽铁盖取出里面的轴心和钢珠

clip_image055

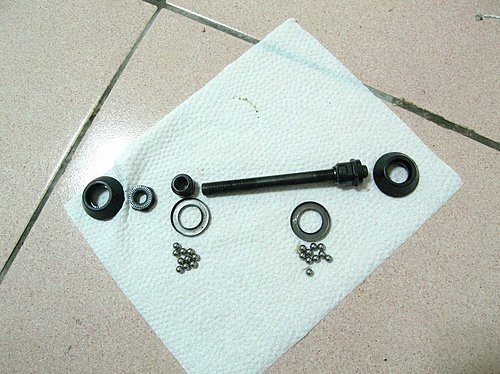

前花毂里面的东西

clip_image056

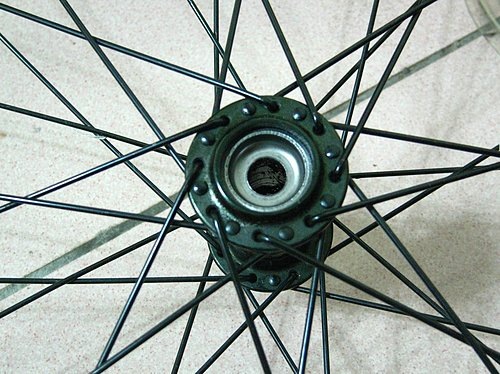

把花毂清干净

clip_image057

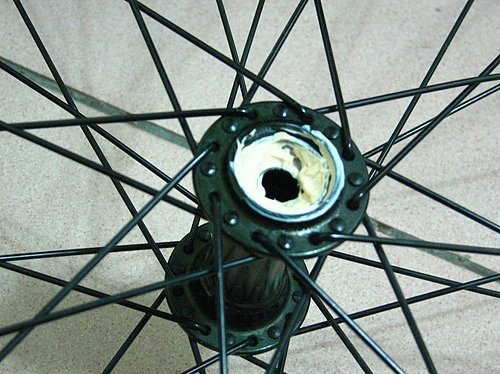

上黄油

clip_image058

后花鼓拆解

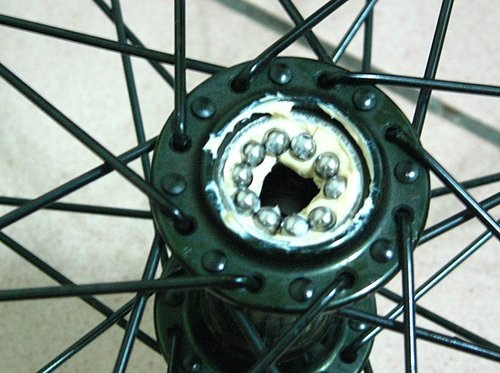

把钢珠黏回去,左边几粒右边几粒自己要搞清楚

clip_image059

装回铁盖

clip_image060

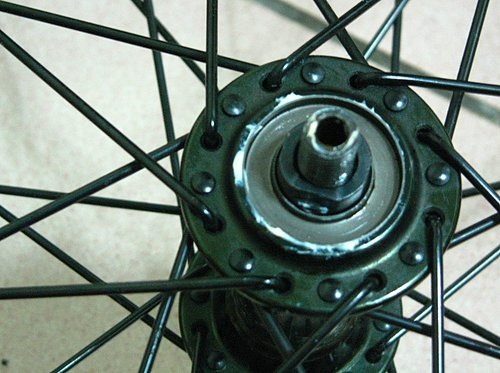

锁上螺帽

clip_image061

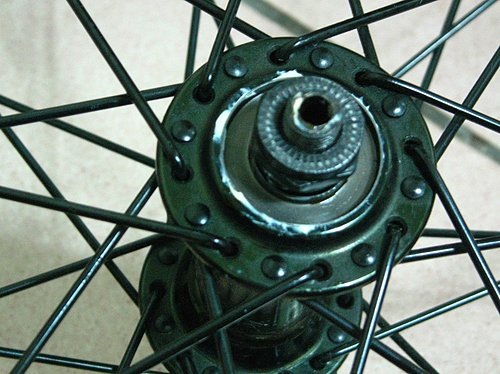

抓好间隙锁紧并紧螺帽~~间隙要抓到刚刚好须要耐心和细心

clip_image062

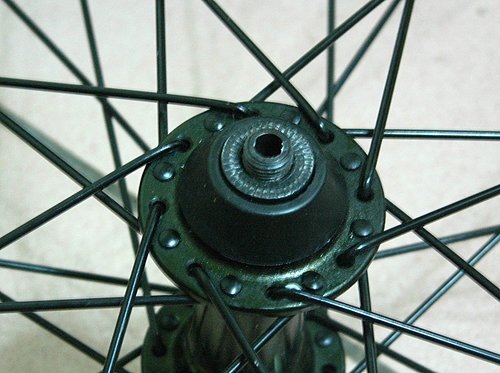

前花毂完工

clip_image063

后轮~~SHIMANO的后花毂一般都从左边开始拆

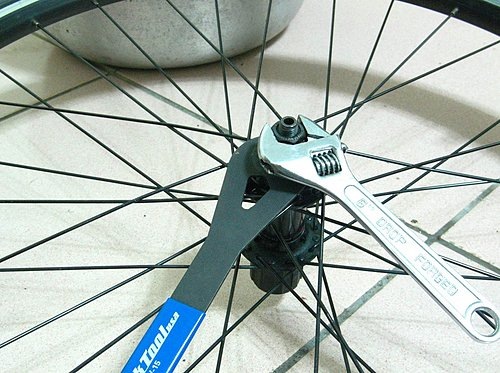

这粒低阶死马肉匪货没有防尘盖,直接就可以拆螺帽

clip_image064

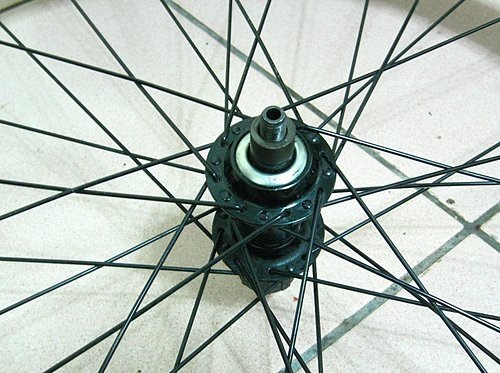

拆下并紧螺帽

clip_image065

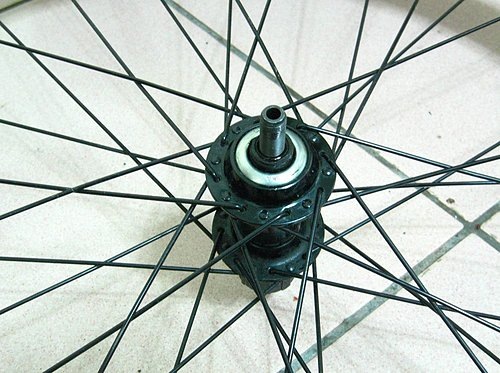

取下套筒

clip_image066

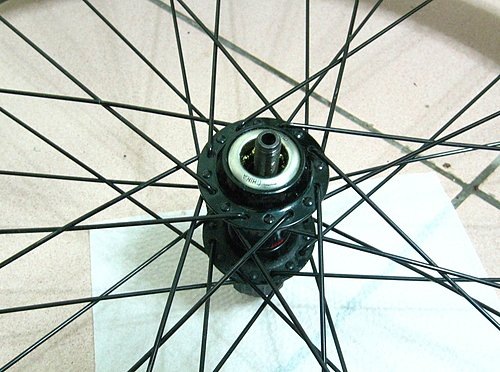

松开螺帽,把轴心和里面的钢珠取出

clip_image067

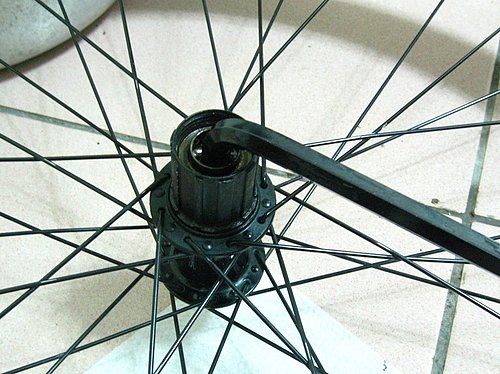

10mm的六脚扳手松开棘轮固定螺丝

clip_image068

最后的安装

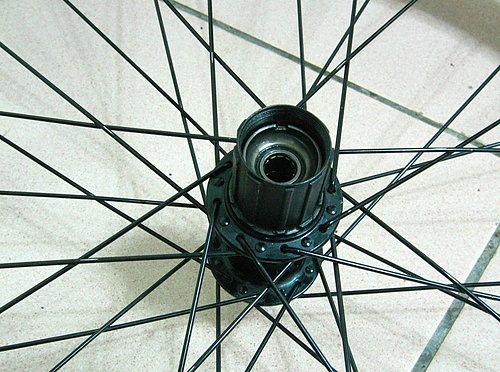

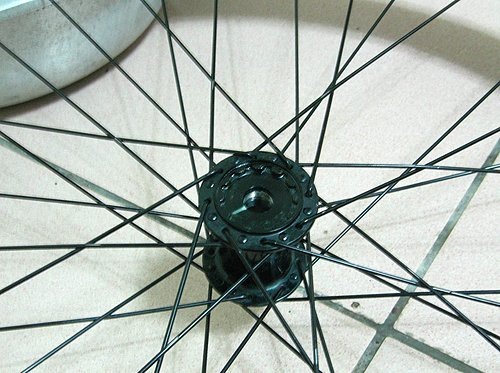

棘轮拆下后就长这样,顺便把他擦干净

clip_image069

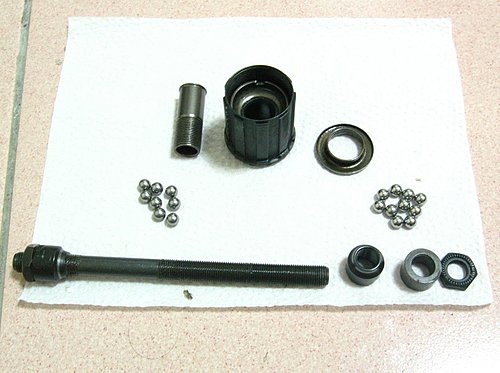

后花毂里面的零件,原本还想拆棘轮的....手边没有适当工具.....下次在来吧
~~
图片里面钢珠应该是左右都9,谢谢网友指正~~

clip_image070

clip_image071

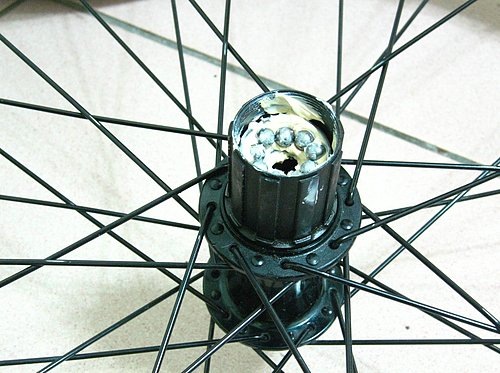

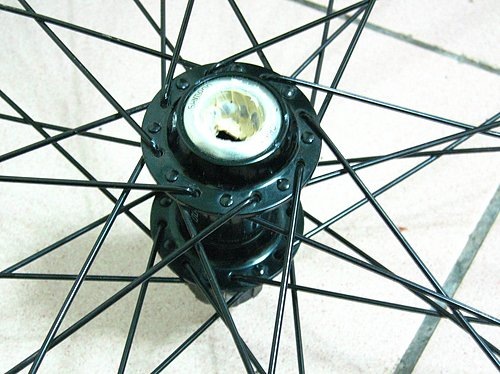

装回棘轮

clip_image072

clip_image073

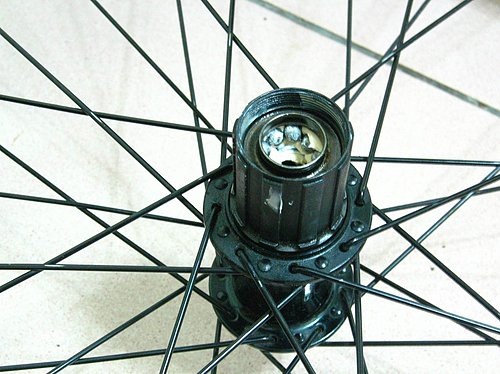

上黄油黏钢珠~~一样左右钢珠的数量别搞错

clip_image074

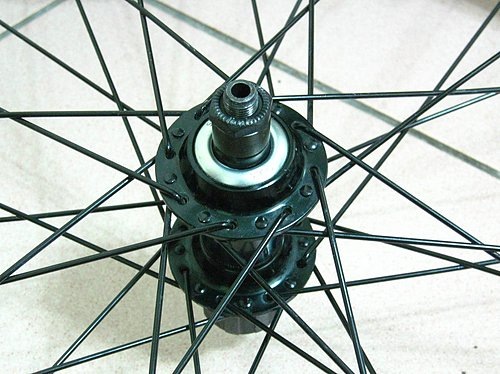

装回铁盖

clip_image075
抓好间隙把螺帽锁紧

clip_image076

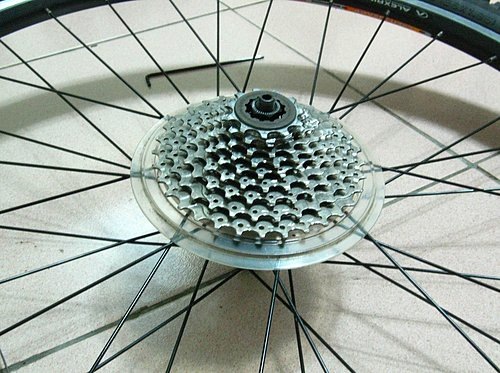

把飞轮装回去

clip_image077

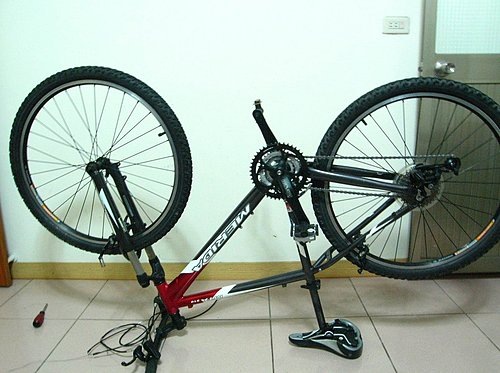

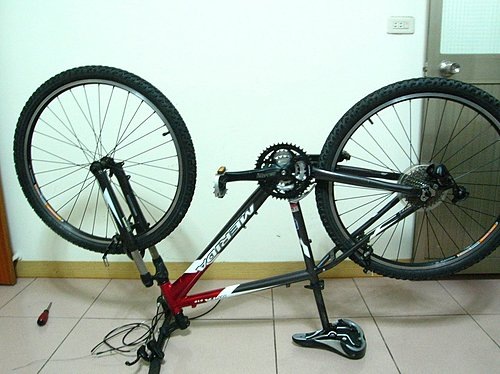

装轮组
装炼条,上炼条油

clip_image078

全文完毕!~~

感谢原文作者!
