多叉树的可视化与遍历

最近忙着做毕设,其中的骨架系统说白了就是一个多叉层次树结构,当整体框架已经差不多的时候,就一直思考着重构一下代码,因为最初只是为了实现效果,所以有很多地方的设计不是很合理。

 先自己写了一个多叉树的小型库,支持用迭代器创建,递归遍历,销毁,试着增加一些其他功能,例如给前序迭代器增加了operator++,但是发现很多地方受到了node结构的限制。多叉树的node数据结构如下:

view plaincopy to clipboardprint?

1.           class Node

2.           {

3.               Node* parent;

4.               vector<Node*> children;

5.           };



当然实际实现是使用模板。

网上找到了一个kptree,多叉树,觉的非常不错。

网址:http://www.aei.mpg.de/~peekas/tree/

他的node结构如下:

view plaincopy to clipboardprint?

1.           template<class T>

2.           class tree_node_ {

3.           public:

4.               tree_node_<T> *parent;

5.               tree_node_<T> *first_child, *last_child;

6.               tree_node_<T> *prev_sibling, *next_sibling;

7.               T data;

8.           };



而且这个库基本上实现了多叉树所有的操作。类似STL基于迭代器操作。不支持树的没有递归操作。

于是我基于这个库写了一个脚本配置程序 class ScriptParser,继承于tree

脚本格式:

节点类型:

1.           ROOT 表示根节点

2.           JOINT表示一般的非终端节点

3.           END表示终端叶子节点

树中的层次包含关系通过花括号包含表示。

最后利用OpenGL实现了可视化,写了一个Figure类继承与ScriptParser类,通过脚本来显示多叉树;

显示多叉树的时候为了视觉美观。进行了细节处理:

1.           当有两个孩子,父节点位于孩子节点的中点位置。Y方向上有个高度差。

2.           当有多个孩子时,保证在XOZ平面上父节点正好位于孩子节点的外接圆的的中心。

最终的脚本:

view plaincopy to clipboardprint?

1.           ROOT 1

2.           {

3.               JOINT 2

4.               {

5.                   END 3

6.                   {

7.                   }

8.                   JOINT 4

9.                   {

10.                   END 5

11.                   {

12.                   }

13.                   END 6

14.                   {

15.                   }

16.                   END 7

17.                   {

18.                   }

19.                   END 8

20.                   {

21.                   }

22.               }

23.               END 9

24.               {

25.               }

26.               END 10

27.               {

28.               }

29.           }

30.           JOINT 11

31.           {

32.               JOINT 12

33.               {

34.                   END 13

35.                   {

36.                   }

37.                   END 14

38.                   {

39.                   }

40.                   END 15

41.                   {

42.                   }

43.                   END 16

44.                   {

45.                   }

46.               }

47.               END 17

48.               {

49.               }

50.               END 18

51.               {

52.               }

53.               END 19

54.               {

55.               }

56.           }

57.

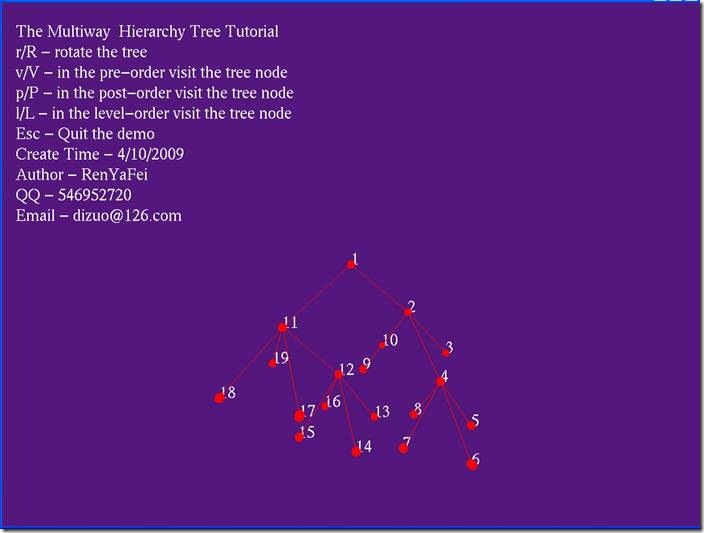

显示出来的效果:

clip_image002

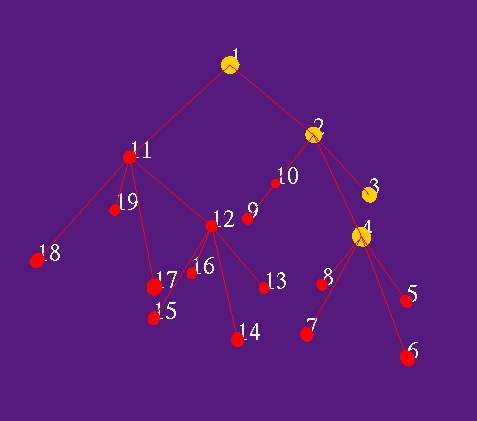

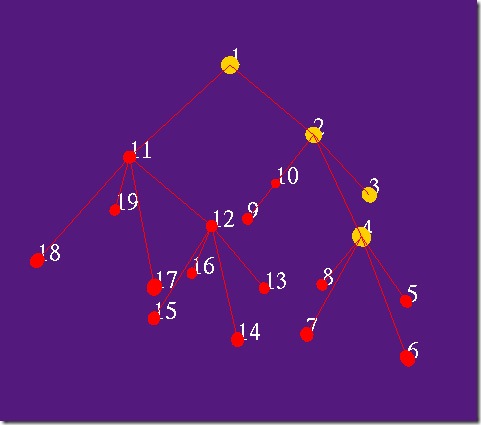

遍历的时候,逐个激活节点,颜色变黄,半斤增大一点:

clip_image003
