PowerDesigner 15新特性:支持大规模建模任务

为了应付日益复杂和庞大的建模任务,Power Design引入了全新的工程(Project)的概念,并且提供了一种称为框架矩阵(Framework Matrix)的机制来支持建模的框架和方法学,从而更有效的胜任其“集成化的企业级建模工具”的定位。

本文接下来将会为您着重介绍Power Designer 15中的工程(Project)这一特性。

什么是工程(Project

对于工程的概念,相信大家并不陌生,当文档数量和团队协作越来越多时,如何有效的进行管理就成了问题。工程就像一个容器,方便我们管理分散的各个模型和文档。

“您可以将实现共同目标的一组模型,或者其它任何格式的文档放进一个工程里,并作为一个整体,存放到知识库(Repository)里”。这是Power Designer用户手册里的描述。

为什么引入工程(Project)的概念

从容器的角度来说,似乎Power Designer之前的版本已经支持了诸如工作区(Workspace)和文件夹(Folder)的功能,那么为什么还需要工程呢?

对于复杂的建模任务,只有容器的功能似乎略显单薄,我们还需要更多便于查看、维护、共享甚至是引导等等功能。当然如果在未来出现了更为复杂的需求或用例,也必须有升级和扩展到空间。

因此,工程被定义成了一种新的模型,从元模型的层次上看,它和面向对象模型(OOM)、数据模型(CDMPDM)等等都是等价的。从语义上看,它则是用来管理模型的模型。这样做,加入了很多灵活性,并且可以复用Power Designer许多既有的机制。
下面就列出了一些工程主要的特性:

-          支持视图(Diagram):工程支持两种视图,一种叫工程视图(Project Diagram),用来展示模型和文档之间的关系;另一种叫框架矩阵(Framework Matrix),作为一种框架(Framework)来指导工程的建立,以及对工程进行有效的观察和维护。

-          方便管理和共享:对于团队协作来说,知识库(Repository)是很重要的手段。在Power Designer中虽然可以批量处理文件夹内的一组模型,但单个模型仍然是知识库的管理单元;而工程可以真正作为一个整体存在。

-          比较与合并(Compare & Merge):可以利用Power Designer现有的框架对工程进行细粒度的比较与合并,不仅在版本管理中必不可少,也会在一些特定的场合中体现出它的价值。

-          生成报告(Reporting):报告是视图的延伸,也是Power Designer的延伸,以文档的形式呈现,对于特别是像工程这样关注大局的模型来说,也更加的重要。

工程的结构

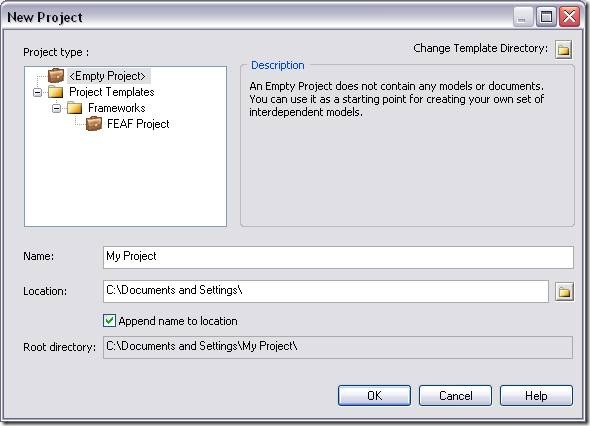

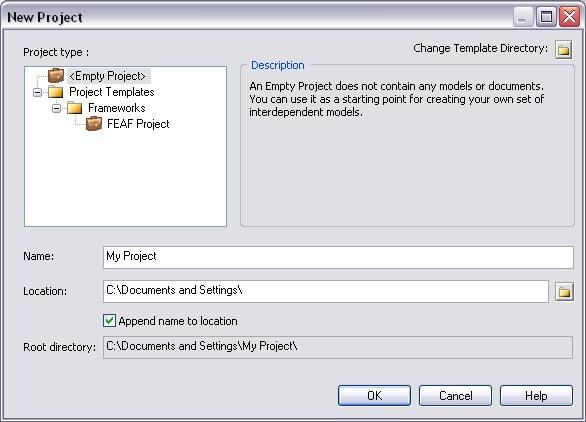

Power Designer 15的文件菜单中,加入了一个新的命令:新建工程(New Project)。在这个空的工程中,我们可以通过工具栏或右键菜单向工程内添加文档。

clip_image002

1 新建工程对话框

图是工程在Power Designer浏览区(Browser)中的表示,工程中包含了若干模型和其他文档;我们也可以通过文件夹建立更深的层次结构,但是工程本身是不能嵌套的:

clip_image004

2 工程的逻辑结构

工程在逻辑上可以管理任意物理位置的模型文件和文档,但工程直接管理的只是和工程文件(PRJ文件)处于同一级或更下级的文件夹中的文档;外部的文档只作为快捷方式(Shortcut)来引用。这一区别可以从文档的图标上看出来,外部文档的图标左下角有一个小的箭头符号。

在上传到知识库(Repository)中的时候,工程内部的文件也会被同时上传,而外部文件则需要额外的维护。

工程的模板(Project Template

您或许注意到了在新建工程的对话框中,有一个选项叫工程类型(Project type),它选择的是一个工程模板。模板其实就是一个工程文件,在创建新的工程的时候,模板中的内容会被全盘拷贝过来。

在创建了一定的基本文档和层次结构之后,我们也可以将当前的工程另存为一个模板。这时,通过文件菜单中的另存为模板(Save as Template)命令,即可启动向导把一个工程保存成一个模板。

模板的机制,对于任何一个Power Designer模型来说,都是通用的。

工程视图(Project Diagram

Power Designer之所以被称为 “集成化的”建模工具,不只是因为它覆盖了各种类型和层次的建模,而是其提供了各种机制来整合相互独立的模型,使得不同类型的模型之间可以相互关联,互相影响,在一个模型(或者对象,甚至属性)发生改变的时候,能够通知到与之相关的那个对象。

而工程的出现,为维护这些关系提供了新的手段,其工程视图就是一个总观概览的视角。

工程视图可以显示工程内各个模型或文档及其相互关系,模型间的这种关系被称为关联链接(Dependency Link)。在工程视图中,模型间的关联链接会被自动的显示出来,但我们不能像其他模型那样在视图上建立或修改其关系,这里只提供只读的访问权限来对模型进行观察。

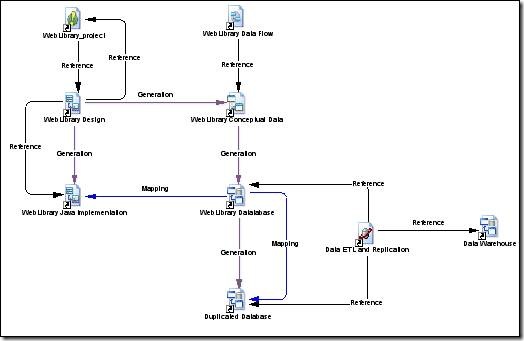

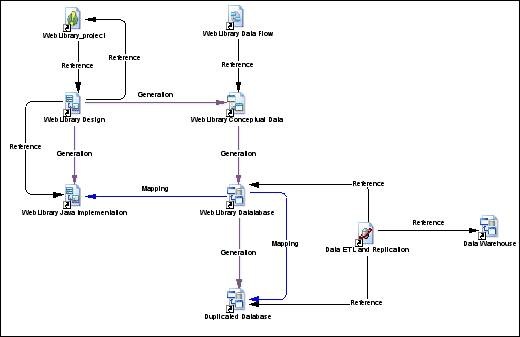

如下图所示,这是一个工程视图的例子:

clip_image006

3 工程视图举例

Power Designer 15中,总结模型之间关联关系主要有以下三种:

-          生成(Generation):由一个模型生成另一个模型,是Power Designer的一个常见的用例,比如可以通过一个概念数据模型(CDM)生成一个物理数据模型(PMD)。

-          映射(Mapping):数据关系映射应该是一个典型的例子,比如数据模型(CDM)中的实体可以和面向对象模型(OOM)中的类进行映射。

-          引用(Reference):一个模型中的引用或者复制(Replicate)另一个模型中的对象,那么他们就存在引用的关系。

通过扩展链接(Extended Link),您也可以为模型建立任意的逻辑上的关系,当然,Power Designer框架是无法自动根据这些逻辑关系对模型进行处理或更新的。

总结

Power Design 15通过引入工程(Project),提高了其对大规模的建模方案的支持能力。这里主要介绍了工程的结构和工程视图,对于工程的另一视图:框架矩阵(Framework Matrix)的介绍,我们将放到之后的文章中去。

参考资料:

- Power Designer 15 end user manual [Sybase Inc]
