sybase powerdesigner 15介绍相关

以前没有学过UML建模的时候,看了下书,只学会了用例图和类图的使用,其它的都不懂,但是还是对uml建模产生了极大的兴趣。于是就要好好的学习一下了。

在网上找了关于powerdisigner的相关知识:

1.简介
    提高软件质量,缩短开发周期, 并且使软件更能够适应业务需求的变化,以提高投资回报率,是每个企业所面临的、需要解决的关键问题。软件建模一直被认为是提高与有效控制软件质量的解决之道。近些年来为大家关注的主要是数据设计模型、对象模型、和业务流程模型。由于历史原因,面向数据架构,开发以及业务分析的建模工作总是被单独购买,彼此之间没有集成或共享信息。但是,企业不断需要更集成的建模套件,即集成化企业级建模工具,来支持在共享环境下,企业整个架构的不同方面的全面建模。

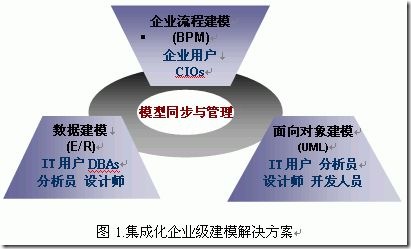

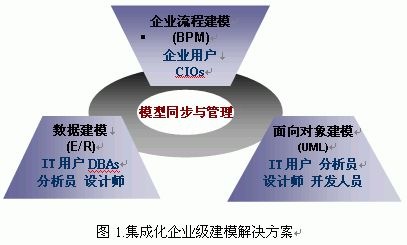

目前各主要的建模工具厂商如Sybse PowerDesigner, IBM Rational Rose, Computer AssociatesERWin等都在加强各自建模工具的融合与集成。PowerDesigner经过近20年的发展,已经在原有的数据建模的基础上,形成一套完整的集成化企业级建模解决方案(如图1所示),
clip_image001

融合了几种标准建模技术:传统数据库建模、使用 UML 的应用程序建模和业务流程建模。而且支持主流应用程序开发平台(如 Java J2EEMicrosoft .NETWeb Services PowerBuilderEclipse等)以及流程执行语言(如 ebXML BPEL4WS)。业务或系统分析人员,设计人员,数据库管理员DBA和开发人员都可以对其裁剪,以满足他们的特定的需要。

本文首先介绍PowerDesigner12对企业级建模支持所提供的各个模型及其之间的关系。并通过典型实例-客户订单处理子系统展示PowerDesigner12在以数据为中心的企业应用分析开发这个生命周期的全面建模的支持。

2.
企业级建模 = PowerDesigner
    Sybase PowerDesigner
Gartner评出的2004年全球排名第一的数据库建模工具。PowerDesigner灵活的分析和设计特性允许使用一种结构化的方法有效地创建数据库或数据仓库,并支持最新的RDBMS引擎以及数据库中的Web servicesXML等功能,而且不要求严格遵循一个特定的方法学。PowerDesigner提供了直观的符号表示使数据库的创建更加容易,同时能更加简单地向非技术人员展示数据库和应用的设计。目前PowerDesigner支持60多种数据库及其不同版本,主要的数据仓库以及数据分析工具(OLAP)

PowerDesigner
是一个功能强大而使用方便的工具集,为新一代数据库应用的建模提供了全面的支持。具体地,PowerDesigner提供:
1
. 需求分析模型(Requirements ModelRQM
2
. 企业业务流程模型(Business Process ModelBPM
3
. 概念数据模型(Conceptual Data ModelCDM)
4
. 物理数据模型(Physical Data ModelPDM)
5
. 对象模型(Object Oriented ModelOOM)
6
. 信息流动模型(Information Liquidity ModelILM
7
XML 模型(XML Model
8
O/R 映射支持(如HibernateJDO等)

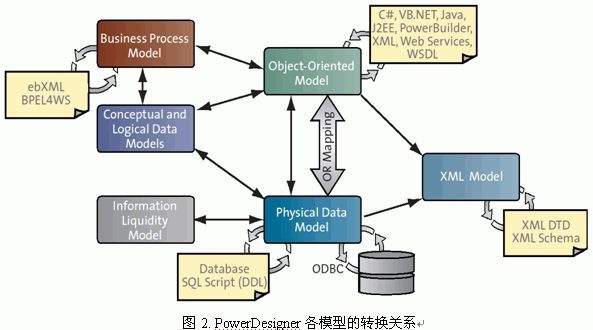

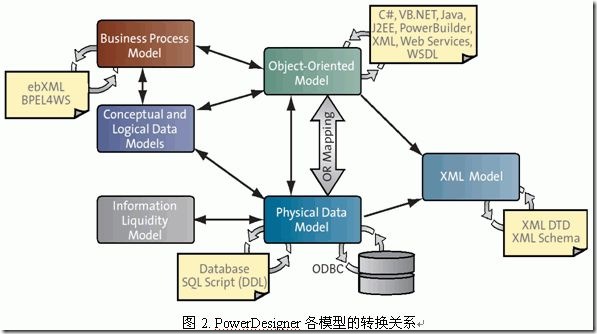

并提供了强大的模型间生成、链接和同步技术(具体地转换关系见图2),比如由CDM可以生成PDMPDM可以生成OOMOOM可以生成
clip_image002
应用程序的代码,并可以从应用程序代码(如C#, Java等)生成类图(双向工程)等。并提供了冲突分析(impact analysis),有效地评价各个模型修改带来的冲击,从而得到更好的敏捷性和可预测性。这样,用户可以根据需求分析模型(RQM),从面向对象分析设计(OOM)开始,依次建立用例图,时序图及类图,由类图转化为CDM以及PDM;或者从结构化分析开始,依次产生流程分析模型(BPM), CDMPDM并转化为类图等。为了支持企业团队的开发管理,PowerDesigner更进一步,建立了所有模型的统一共享环境,一套元数据库(metadata repository),为企业级应用的分析、设计与开发提供了一个企业建模、UML和数据建模等三种建模的集成化的工作环境。



posted on 2009-06-06 22:56 肥仔 阅读(3258) 评论(3)  编辑 收藏 引用 所属分类: 工具

评论

# re: sybase powerdesigner 15介绍相关  回复  更多评论

你的PD15有BPM?
2009-12-22 11:52 | dreamh

# re: sybase powerdesigner 15介绍相关  回复  更多评论

你的PD15有OOM?
2010-01-11 11:41 | lucy

# re: sybase powerdesigner 15介绍相关  回复  更多评论

@lucy
用15.1
2010-04-13 04:34 | xjsd12
