IsoAlgo3d - A PCF 3D Viewer

Posted on 2015-08-06 22:46 eryar 阅读(2597) 评论(2)  编辑 收藏 引用 所属分类: 1.PipeCAD

IsoAlgo3d - A PCF 3D Viewer

eryar@163.com

Alias的Isogen的PCF和IDF是生成管道ISO图的数据交换文件,且已经成为了国际标准。

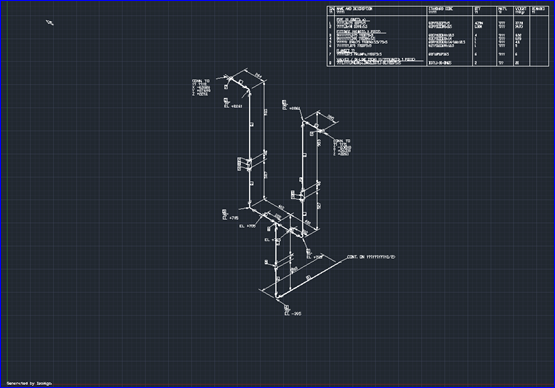

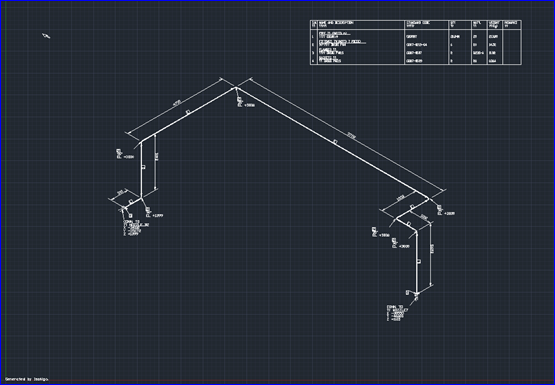

IsoAlgo可以根据PCF文件生成DXF格式的ISO图纸,如下图所示:

wps_clip_image-16934

wps_clip_image-29958

关于IsoAlgo的更多信息请参考:

http://www.cppblog.com/eryar/archive/2014/04/27/206729.html

IsoAlgo3d主要用来将PCF中的信息以三维的方式展现,如下图所示:

wps_clip_image-17273

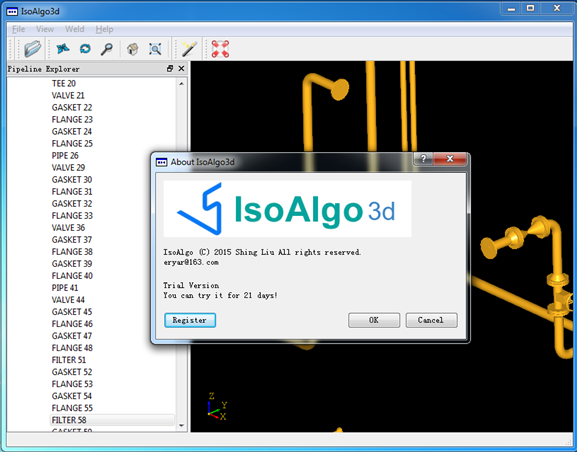

Figure 1 IsoAlgo3d GUI

主要功能如下:

1.可以同时打开一个或多个PCF文件;

2.提供方便地视图操作功能,如平移、旋转和缩放;

3.添加焊点功能;

wps_clip_image-30042

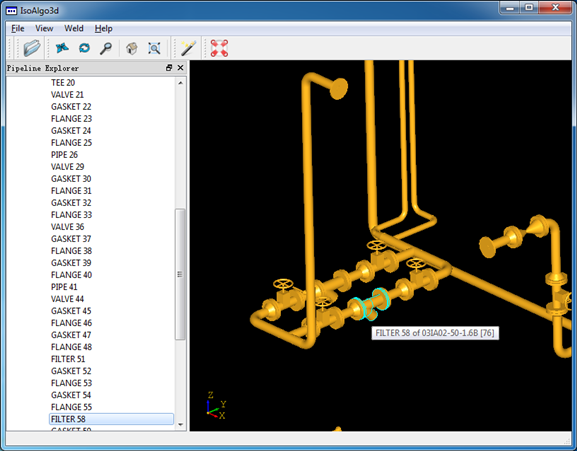

Figure 2 Pipeline in IsoAlgo3d

wps_clip_image-20665

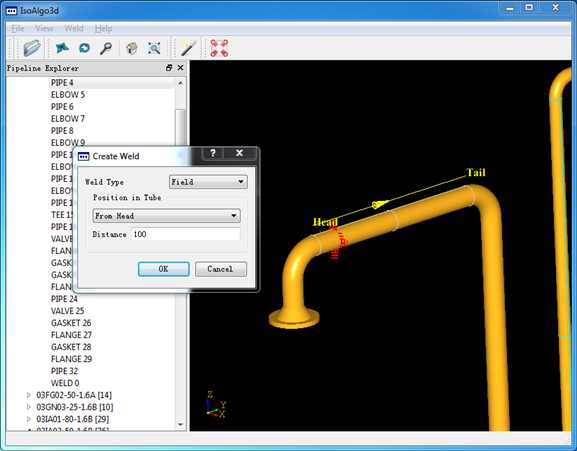

Figure 3 Create Weld in IsoAlgo3d

Feedback

# re: IsoAlgo3d - A PCF 3D Viewer  回复  更多评论

2015-10-10 20:28 by bangzhuqiao
请问能不能这个软件下的载?谢谢!

# re: IsoAlgo3d - A PCF 3D Viewer  回复  更多评论

2015-10-10 21:27 by eryar
@bangzhuqiao

Hi,

你好!

目前这个程序还没完成。

Best Regards,
Shing Liu
