Isodraft output attributes

Posted on 2015-06-15 21:55 eryar 阅读(2588) 评论(8)  编辑 收藏 引用 所属分类: 4.AVEVA Solution

Isodraft output attributes

eryar@163.com

AVEVA Isodraft中有许多开关用于配置管道ISO图的图面内容,这些配置都可以从文档《Isodraft Reference Manual》中找到。如有需要在管件上标出管底标高,如何在Isodraft中配置呢?

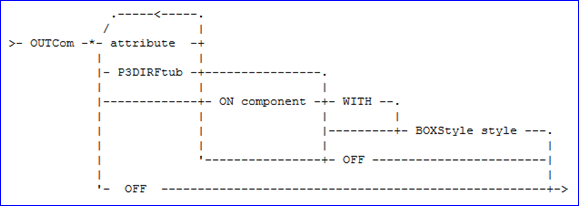

经过查找,发现Isodraft中有这个选项:OUTCOM,可以将管件指定的属性(也可以是自定义属性UDA)以一定的样式输出在ISO图面上,甚至可以输出FTUB管件P3点的方向。命令的用法如下:

wps_clip_image-15441

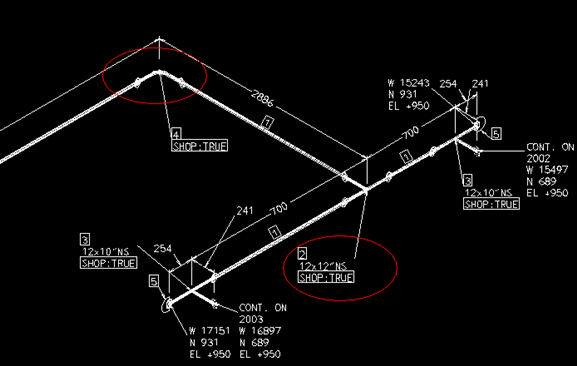

例如:OUTC SHOP ON ELBO TEE WITH STRAIGHT

将NAME属性放到ELBOW和TEE上,文字外框的样式是一个方框,生成效果如下图所示:

wps_clip_image-28097

这样利用OUTCOM选项,只要知道管底标高的属性就可以输出在ISO图上了。经过查找,管底标高的属性为PBOP,这样将管底标高标出的命令如下:

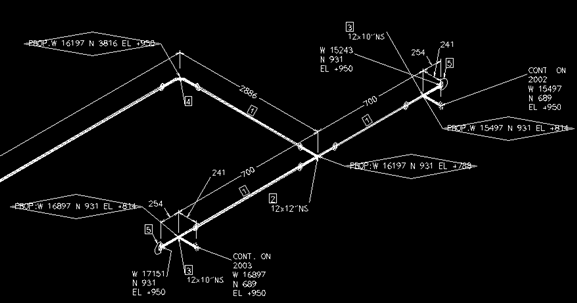

OUTC PBOP ON ELBO TEE WITH DIAMOND

生成效果如下图所示:

wps_clip_image-27049

综上所述,Isodraft提供了很多灵活的配置选项同,便于对Isodraft进行自定义,以满足各个公司不同的出图要求。使用OUTCOM命令选项可将任意属性在ISO图面上标示在指定的管件上。

References:

1. AVEVA Isodraft User Guide

2. AVEVA Isodraft Reference Manual



Feedback

# re: Isodraft output attributes  回复  更多评论

2015-06-18 15:34 by 日升昊缘书画网
没看懂

# re: Isodraft output attributes  回复  更多评论

2015-07-27 19:58 by SDFSDFSDF
我试了一下,不对,出的是弯头和三通的POS,最后也是中心标高,不是底标高

# re: Isodraft output attributes  回复  更多评论

2015-07-27 20:38 by eryar
@SDFSDFSDF
你确定用的是PBOP?

# re: Isodraft output attributes  回复  更多评论

2015-07-28 12:28 by SDFSDFSDF
@eryar嗯,是的,你的截图也是显示的EL也就是中心标高

# re: Isodraft output attributes  回复  更多评论

2015-07-28 12:32 by SDFSDFSDF
@eryar
而且我也用Q ABOP和Q POS量过的,出的其实就是元素的中心POS,并不是底部的POS

# re: Isodraft output attributes  回复  更多评论

2015-07-28 21:34 by eryar
@SDFSDFSDF
经过测试,BOP得到的的确是中心坐标,不是管底坐标。

看来这个属性有问题,与文档描述不符,要么是用得不对。

# re: Isodraft output attributes  回复  更多评论

2015-07-29 10:52 by SDFSDFSDF
嗯,就是,看单词BOP应该是底标高才对,不知道会不会是个BUG@eryar

# re: Isodraft output attributes  回复  更多评论

2015-07-29 19:08 by eryar
@SDFSDFSDF
maybe...

官方文档上面:Bottom of Pipe (BOP)
意思就是管底么。
