Introduction to IsoAlgo

IsoAlgo是piping Isometric Algorithm的缩写,即是管道轴测图生成算法。管道轴测图是指导管路制作、安装的技术文件。管道轴测图有时也叫做单线图,主要包括三部分内容:图形、表明所施工的管段由哪些组件组成以及它们在三维空间的位置;工程数据,包括管道设计参数、各种尺寸、标高和管道标志、管道编号、安装检验的主要要求等标注说明;材料清单中开列出组成该单线图的管段所有组件的型号、规格、数量和使用标准规范。另外,还应包括图例、指北针和标题框等相关内容。

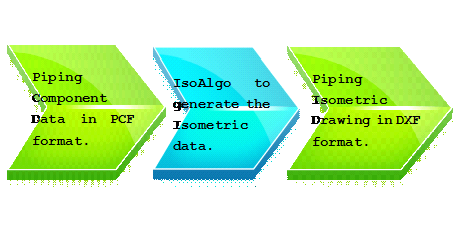

IsoAlgo的处理流程如下图所示:

wps_clip_image-32189

Figure 1.  The Pipeline of the IsoAlgo

IsoAlgo以管子单线图普遍使用的数据交换格式PCF为输入,读取其中的管子部件数据。通过对管子部件数据的处理,将其做正等轴测投影,并将投影结果即管子单线图输出为CAD普遍使用的数据交换格式DXF,便于数据的交换与查看。

搜索了一下,管路CAD设计后出轴测图的都是使用的Alias的ISOGEN来完成,包括AVEVA、Intergraph、CAESAR等,都是其用户。打算自己做一个类似功能的程序IsoAlgo,供免费使用。
