管路轴测图之等比例投影效果

Pipe Isometric Drawing Develop --- Only Project

eryar@163.com

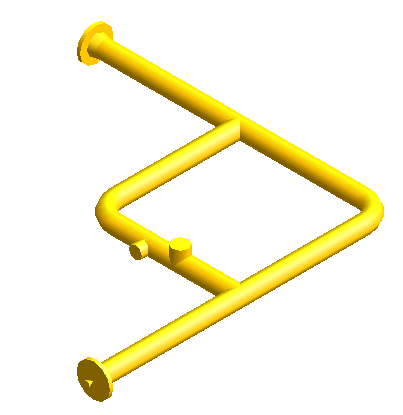

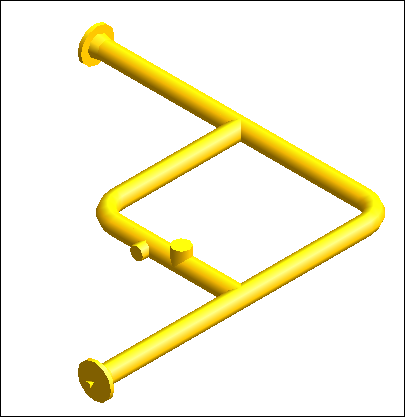

通过等比例投影显示管路轴测图,进一步对投影计算的数学函数进行验证。如下图所示为管路模型:

Pipe model

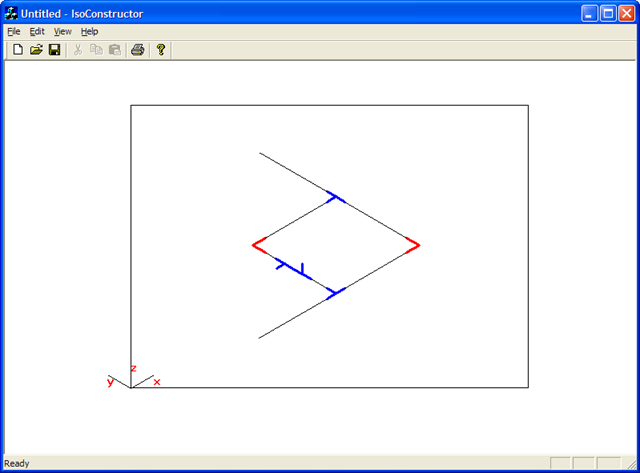

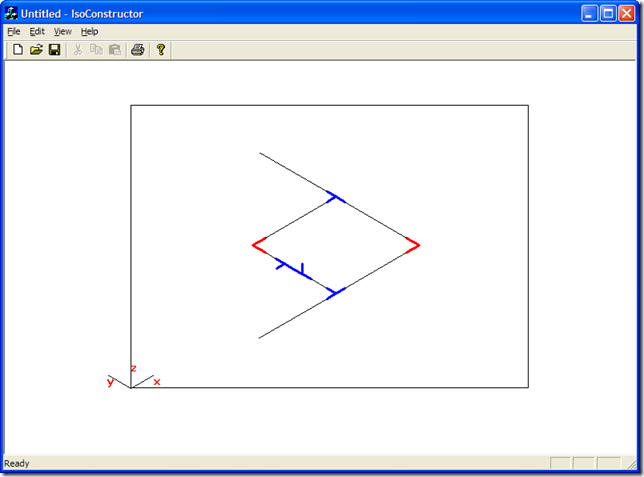

下图所示为只经过轴测图投影的管路单线图:

Pipe Isometric Drawing

暂时只对弯头和三通进行显示,法兰还未显示。

结论:

显示效果还不错,为下一步无比例绘图做准备。
