使用投影纹理进行模型贴花(Mesh Decals)

Decals Using Projective Texture Mapping

讲投影纹理的好文章网上是很多的,在此给大家一个参考链接,我就不再呈述了。 此文章的描述很易懂。

投影纹理映射(Projective Texture Mapping)

http://wwwnno00.irrlicht3d.cn:8011/redirect.php?tid=54109&goto=lastpost



上面的文章从原理上讲述了投影纹理是什么,本文则利用投影纹理进行一个实际的应用。

在游戏中贴花最常见的地方就是用鼠标选择一个目标后,地上出现的一个圆圈,或者范围魔法在施放时的提示区域。

这个纹理会随着模型和地图的表面进地扭曲,而非一个平面,所以,我们不论怎么做,都会进行一个“投影”的思想,才能让贴上去

的纹理在某一个方向上看的时候,是一个完整的画面。(我们地上的圈,就是从上往下贴的,所以你从上往下看时,会看到一个完整无扭曲的图片)。



什么? 地上是一圈?是的,但是呢,我们的纹理是方的。 我们看到是圈,并不表示我们要把纹理贴到一个圈上。

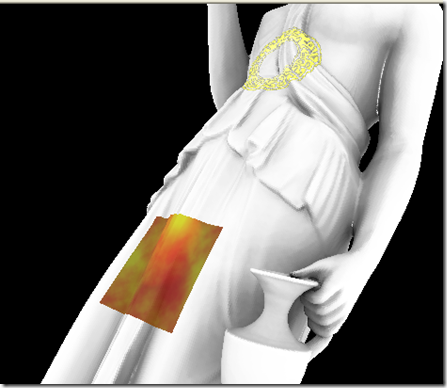

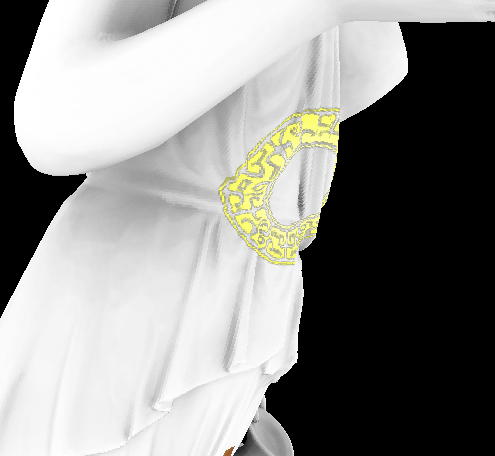

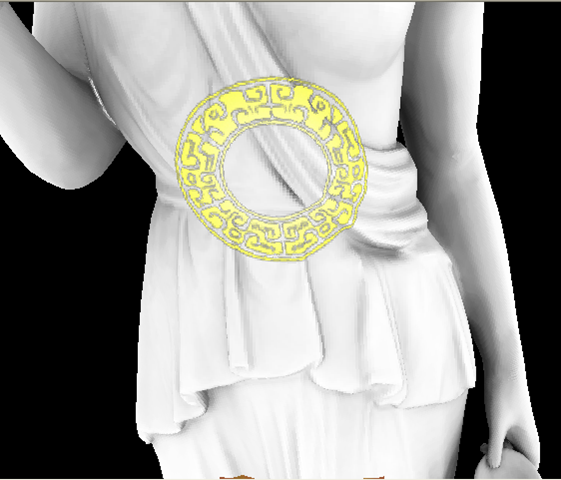

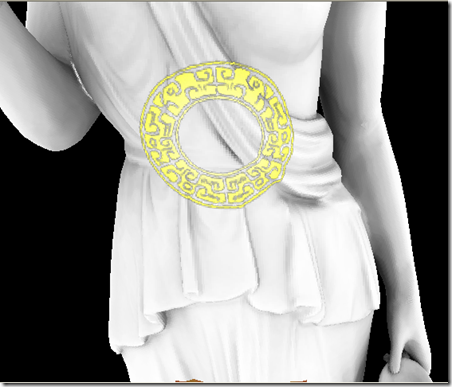

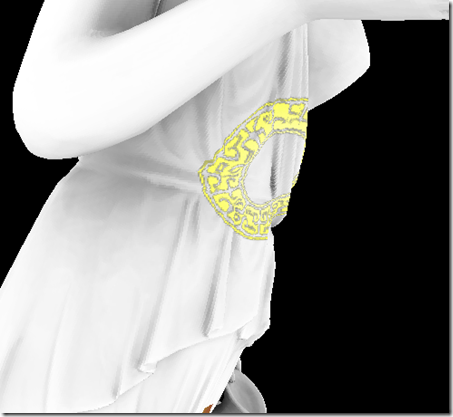

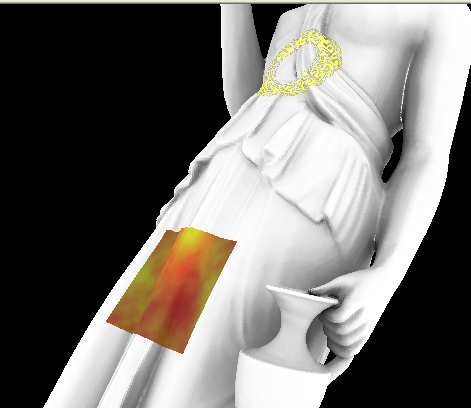

下面是我在RenderMonkey里测试的结果。






OK,围观完毕,下面简单说一下如何实现。



用投影纹理进行贴花有两种做法。

第一种。

1、正常渲染模型。

无它!

2、根据投影方向,投影半径找到投影时需要渲染的三角形组。

这种贴花的效率损耗就是花在这里了,所以三角形剔除算法要比较高效才行。

3、将此三角形组进行渲染(相当于做为一个模型渲染),纹理映射时采用投影纹理。

渲染时,要打开全局混合开关。



采用这一种渲染方式时,不需要占用纹理通道,也就是可以在模型上贴无数个花。



第二种。

这是一种占用纹理通道的做法。就是只渲染一次,而在PS中,进行纹理混合。



本文演示的是第一种情况,因为它更贴近于实际应用。并且并未做三角面剔除,而是仅仅将模型渲染了两次。



下面是投影纹理的HLSL代码,以及相关解释。



VS:

struct VS_INPUT
{
   float4 Position : POSITION0;
};

struct VS_OUTPUT
{
   float4 Position : POSITION0;
   float3 WorldPos : TEXCOORD0;
};

VS_OUTPUT vs_main( VS_INPUT Input )
{
   VS_OUTPUT Output;

   Output.Position = mul( Input.Position, matViewProjection );
   Output.WorldPos = Input.Position;
   return( Output );
}

VS所做的工作并没有什么特别的,仅是需要多向PS传递一个空间位置。





PS:

sampler2D baseMap;
sampler2D Texture1; //贴这张纹理时,其UV寻址方式最好为CLAMP
struct PS_INPUT
{
   float3 WorldPos : TEXCOORD0;
};

float4 ps_main( PS_INPUT Input ) : COLOR0
{
   float3 Center = float3(0, 0, 20);//投影中心,Y值被忽略。
   float Radius = 4;//投影范围
   float3 UVector = float3(1, 0, 0)/(2 * Radius);//将世界坐标变换到纹理投影空间坐标并规范化到0-1之间(正投影)
   float3 VVector = float3(0, 0, 1)/(-2 * Radius);//同上
   float2 coord;
   coord.x = dot(Input.WorldPos - Center, UVector) + 0.5;
   coord.y = dot(Input.WorldPos - Center, VVector) + 0.5;
  // if(coord.x < 1 && coord.y < 1 && coord.x>0 && coord.y>0)
   return tex2D( Texture1, coord);
   //else
   //return 0;
}







PS所做的工作就是将世界坐标转换到投影空间,再转换为纹理坐标。

需要说明一点的是,为了测试方便,我仅假设此时摄相机观察和投影方向为-Y方向。所以

dot(Input.WorldPos - Center, UVector)+0.5

上面这句话其实相当于是mul(Input.WorldPos,matProjTexture)/2.0+0.5;



另外,对于

  // if(coord.x < 1 && coord.y < 1 && coord.x>0 && coord.y>0)

这句话,我写在这里,是作为裁剪使用,若没有这个. 就算你设置为了CLAMP,那么当你的纹理边缘的ALPHA不为0时,你会看到

纹理会左右延伸。



而若你未选择CLAMP寻址方式,那你的效果就百般神奇了。 也可以将上面屏蔽的代码解开,用于裁剪。



结尾:

一、投影纹理进行模型贴花时,主要是进行三角面剔除,使在渲染贴花时,提交最少的三角面。

二、在贴花PASS中,需要将全局混合开启,并设置相应的SRCBLEND(SRC_ALPHA)和DESTBLEND(DEST_ALPHA)值。括号内为我用的值。

当然,如果你不想让贴花与场景(模型)混合,则可以不开启。

三、请注意纹理的寻址方式以及纹理边缘的ALPHA情况。 若纹理边缘ALPHA不为0,则可以手工进行裁剪。

四、本文仅是采用了固定的投影方向和SHADER内部定义变量的方式来进行贴花渲染。 并且,并未进行模型三角面剔除。所以若要使用,则需要注意第一个问题。

五、本文灵感来源于此贴:http://forums.create.msdn.com/forums/p/34339/198791.aspx

六、支持邮件交流:BoYueGame#Gmail#com
