Generate Realistic Water based on multiple Normal maps

    基于Berlin噪声算法可以产生真实的水面效果,然而由于需要动态生成相应的normal map,所以效率较低。
    昨天和同事讨论时,产生一个想法:采用多张静态normal maps和纹理动画。实验了一下效果还不错。笔者使用下图所示的两张法线贴图:
    在ps中对根据时间对纹理坐标进行改变,而后对两张normal map进行采样取平均,下面为具体代码和效果图:
float3 GetMaterialNormal(MaterialParameters Parameters)
{
    float2 texCoords
= Parameters.TexCoords;
    texCoords.x
+= g_fTime / 100;
    texCoords.y
+= g_fTime / 50;
    float3 normal1
= (2 * tex2D(g_Sampler0 , texCoords) - 1.0f).xyz;

//texCoords = Parameters.TexCoords / 2.0f;
    texCoords.x -= g_fTime / 50;
    texCoords.y
-= g_fTime / 100;
    float3 normal2
= (2 * tex2D(g_Sampler1 , texCoords) - 1.0f).xyz;
    float3 normal
= (normal1 + normal2) / 2.0f;
    float3x3 TBN;
    TBN[
0]    =    Parameters.vTangent;
    TBN[
1]    =    Parameters.vBinormal;
    TBN[
2]    =    Parameters.vNormal;

return mul(normal , TBN);
}

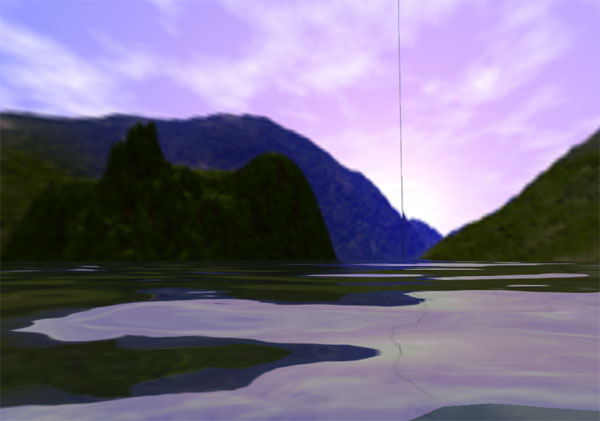

带环境反射的水面效果

    P.S. 在MMOG中normal map制造水面足矣,在有效减少vertex的同时提高效率。
