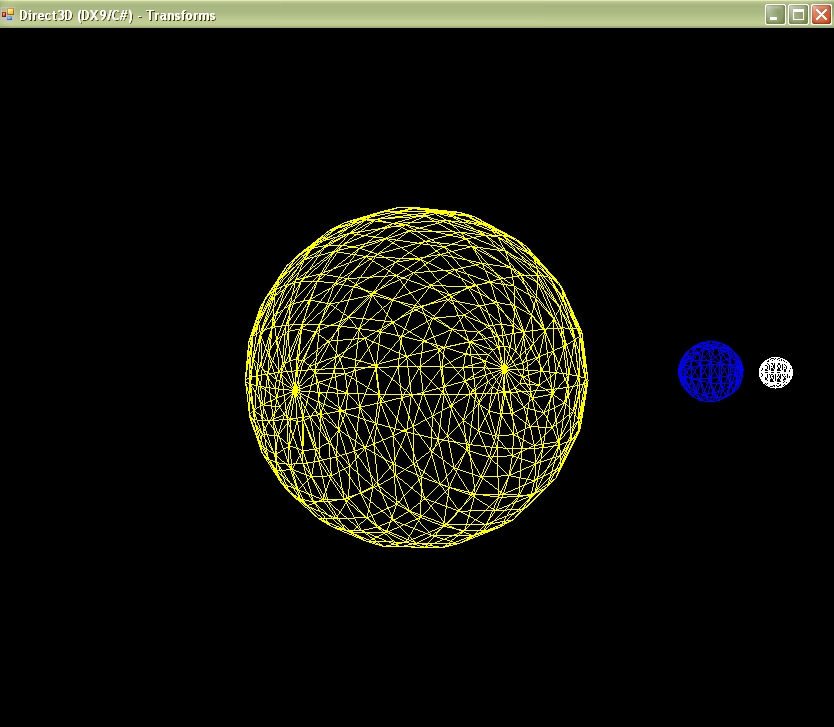

managed directx 实现太阳系的模拟

c#代码:
//------------------------------------------------------------------------------
//           Name: dx9cs_transforms.cs
//         Author: Kevin Harris
//  Last Modified: 06/28/05
//    Description: Demonstrates how to use translation, rotation, and scaling
//                 matrices to create a simulated solar system.
//
//   Control Keys: F1    - Speed up rotations
//                 F2    - Slow down rotations
//                 Space - Toggle orbiting on/off
//------------------------------------------------------------------------------

using System;
using System.Drawing;
using System.Windows.Forms;
using Microsoft.DirectX;
using Microsoft.DirectX.Direct3D;

namespace DX9Sample
{

public class DX9Form : System.Windows.Forms.Form

{

private Device d3dDevice = null;

private bool mousing = false;

private Point ptLastMousePosit;

private Point ptCurrentMousePosit;

private Mesh sunMesh;

private Mesh earthMesh;

private Mesh moonMesh;

private MatrixStack matrixStack;


static private float elapsedTime;

static private DateTime currentTime;

static private DateTime lastTime;


private float speedmodifier = 1.0f;

private bool orbitOn = true;


static private float fSunSpin = 0.0f;

static private float fEarthSpin = 0.0f;

static private float fEarthOrbit = 0.0f;

static private float fMoonSpin = 0.0f;

static private float fMoonOrbit = 0.0f;


struct Vertex

{

public float x, y, z; // Position of vertex in 3D space
            public int color;     // Diffuse color of vertex


public Vertex(float _x, float _y, float _z, int _color)

{
                x
= _x; y = _y; z = _z;
                color
= _color;
            }



public static readonly VertexFormats FVF_Flags = VertexFormats.Position | VertexFormats.Diffuse;
        }
;


public DX9Form()

{

this.ClientSize = new System.Drawing.Size(640480);

this.Text = "Direct3D (DX9/C#) - Transforms";

this.SetStyle(ControlStyles.AllPaintingInWmPaint | ControlStyles.Opaque, true);
        }



protected override void OnPaint(System.Windows.Forms.PaintEventArgs e)

{
            currentTime
= DateTime.Now;
            TimeSpan elapsedTimeSpan
= currentTime.Subtract(lastTime);
            elapsedTime
= (float)elapsedTimeSpan.Milliseconds * 0.001f;
            lastTime
= currentTime;


this.Render();

this.Invalidate();
        }



protected override void OnKeyDown(System.Windows.Forms.KeyEventArgs e)

{

switch (e.KeyCode)

{

case System.Windows.Forms.Keys.Escape:

this.Dispose();

break;


case System.Windows.Forms.Keys.Space:
                    orbitOn
= !orbitOn;

break;


case System.Windows.Forms.Keys.F1:

++speedmodifier;

break;


case System.Windows.Forms.Keys.F2:

--speedmodifier;

break;
            }

        }



protected override void Dispose(bool disposing)

{

base.Dispose(disposing);
        }



static void Main()

{

using (DX9Form frm = new DX9Form())

{
                frm.Show();
                frm.Init();
                Application.Run(frm);
            }

        }



/// <summary>

/// This method basically creates and initialize the Direct3D device and

/// anything else that doens't need to be recreated after a device

/// reset.

/// </summary>

        private void Init()

{

//

// Do we support hardware vertex processing? If so, use it.

// If not, downgrade to software.

//

            Caps caps
= Manager.GetDeviceCaps(Manager.Adapters.Default.Adapter,
                                               DeviceType.Hardware);
            CreateFlags flags;


if (caps.DeviceCaps.SupportsHardwareTransformAndLight)
                flags
= CreateFlags.HardwareVertexProcessing;

else
                flags
= CreateFlags.SoftwareVertexProcessing;


//

// Everything checks out - create a simple, windowed device.

//

            PresentParameters d3dpp
= new PresentParameters();

            d3dpp.BackBufferFormat
= Format.Unknown;
            d3dpp.SwapEffect
= SwapEffect.Discard;
            d3dpp.Windowed
= true;
            d3dpp.EnableAutoDepthStencil
= true;
            d3dpp.AutoDepthStencilFormat
= DepthFormat.D16;
            d3dpp.PresentationInterval
= PresentInterval.Immediate;

            d3dDevice
= new Device(0, DeviceType.Hardware, this, flags, d3dpp);


// Register an event-handler for DeviceReset and call it to continue

// our setup.
            d3dDevice.DeviceReset += new System.EventHandler(this.OnResetDevice);
            OnResetDevice(d3dDevice,
null);
        }



/// <summary>

/// This event-handler is a good place to create and initialize any

/// Direct3D related objects, which may become invalid during a

/// device reset.

/// </summary>

        public void OnResetDevice(object sender, EventArgs e)

{
            Device device
= (Device)sender;
            device.Transform.Projection
=
                Matrix.PerspectiveFovLH(Geometry.DegreeToRadian(
45.0f),
                (
float)this.ClientSize.Width / this.ClientSize.Height,

0.1f100.0f);

            device.RenderState.Lighting
= false;
            device.RenderState.CullMode
= Cull.None;
            device.RenderState.FillMode
= FillMode.WireFrame;


//

// We'll use the Mesh.Sphere method to create three simple sphere

// meshes to experiment with.

//

            sunMesh
= Mesh.Sphere(device, 1.0f2020);
            earthMesh
= Mesh.Sphere(device, 1.0f1010);
            moonMesh
= Mesh.Sphere(device, 0.5f88);


//

// Unfortunately, the Mesh.Sphere utility function creates a mesh

// with no color, so we'll need to make a clone of the original

// meshes using a FVF code that does include color so we can set up

// the Earth and Sun with color.

//

// Once that's been done, we'll need to set the color values to

// something appropriate for our solar system model.

//


//

// Clone the original Earth mesh and make it blue

//

            Mesh tempMesh
= earthMesh.Clone(earthMesh.Options.Value, Vertex.FVF_Flags, device);

            Vertex[] vertData
=
                (Vertex[])tempMesh.VertexBuffer.Lock(
0typeof(Vertex),
                                                       LockFlags.None,
                                                       tempMesh.NumberVertices);


for (int i = 0; i < vertData.Length; ++i)
                vertData[i].color
= Color.Blue.ToArgb();

            tempMesh.VertexBuffer.Unlock();

            earthMesh.Dispose();
            earthMesh
= tempMesh;


//

// Clone the original Sun mesh and make it yellow

//

            tempMesh
= sunMesh.Clone(sunMesh.Options.Value, Vertex.FVF_Flags, device);

            vertData
=
                (Vertex[])tempMesh.VertexBuffer.Lock(
0typeof(Vertex),
                                                       LockFlags.None,
                                                       tempMesh.NumberVertices);


for (int i = 0; i < vertData.Length; ++i)
                vertData[i].color
= Color.Yellow.ToArgb();

            tempMesh.VertexBuffer.Unlock();

            sunMesh.Dispose();
            sunMesh
= tempMesh;


//

// Create a matrix stack

//

            matrixStack
= new MatrixStack();
        }



//*
        /*    /// <summary>
            /// This method is dedicated completely to rendering our 3D scene and is
            /// is called by the OnPaint() event-handler.
            ///
            /// Render a solar system using the D3DXMATRIX utility class.
            /// </summary>
            private void Render()
            {
                // Now we can clear just view-port's portion of the buffer to red
                d3dDevice.Clear( ClearFlags.Target | ClearFlags.ZBuffer,
                                 Color.FromArgb(255, 0, 0, 0), 1.0f, 0 );

                d3dDevice.BeginScene();

                //
                // Have the view matrix move the view move us to a good vantage point so
                // we can see the Sun sitting at the origin while the Earth orbits it.
                //

                d3dDevice.Transform.View = Matrix.LookAtLH( new Vector3(0.0f, 2.0f, -25.0f), // Camera position
                                                            new Vector3(0.0f, 0.0f, 0.0f),   // Look-at point
                                                            new Vector3(0.0f, 1.0f, 0.0f));  // Up vector

                if( orbitOn == true )
                {
                    fSunSpin += speedmodifier * (elapsedTime * 10.0f);

                    fEarthSpin  += speedmodifier * (elapsedTime * 100.0f);
                    fEarthOrbit += speedmodifier * (elapsedTime * 20.0f);

                    fMoonSpin  += speedmodifier * (elapsedTime * 50.0f);
                    fMoonOrbit += speedmodifier * (elapsedTime * 200.0f);
                }

                //
                // The Sun is easy because the mesh for it is initially created centered
                // at origin. All we have to do is spin it by rotating it about the Y axis
                // and scale it by 5.0f.
                //

                Matrix mSunScale = Matrix.Identity;
                Matrix mSunSpinRotation = Matrix.Identity;
                Matrix mSunMatrix = Matrix.Identity;

                mSunSpinRotation.RotateY( Geometry.DegreeToRadian( fSunSpin ) );
                mSunScale.Scale( 5.0f, 5.0f, 5.0f );

                // Now, concatenate them together
                mSunMatrix = mSunScale *       // 1. Uniformly scale the Sun up in size
                             mSunSpinRotation; // 2. and then spin it on its axis.

                d3dDevice.Transform.World = mSunMatrix;
                sunMesh.DrawSubset(0);

                //
                // The Earth is a little more complicated since it needs to spin as well
                // as orbit the Sun. This can be done by combining three transformations
                // together.
                //

                Matrix mEarthTranslationToOrbit = Matrix.Identity;
                Matrix mEarthSpinRotation = Matrix.Identity;
                Matrix mEarthOrbitRotation = Matrix.Identity;
                Matrix mEarthMatrix = Matrix.Identity;

                mEarthSpinRotation.RotateY( Geometry.DegreeToRadian( fEarthSpin ) );
                mEarthTranslationToOrbit.Translate( 0.0f, 0.0f, 10.0f );
                mEarthOrbitRotation.RotateY( Geometry.DegreeToRadian( fEarthOrbit ) );

                // Now, concatenate them together
                mEarthMatrix = mEarthSpinRotation *       // 1. Spin the Earth on its own axis.
                               mEarthTranslationToOrbit * // 2. Then translate it away from the origin (where the Sun's at)
                               mEarthOrbitRotation;       // 3. and rotate it again to make it orbit the origin (or the Sun).

                d3dDevice.Transform.World = mEarthMatrix;
                earthMesh.DrawSubset(0);

                //
                // The Moon is the hardest to understand since it needs to not only spin on
                // its own axis and orbit the Earth, but needs to follow the Earth,
                // which is orbiting the Sun.
                //
                // This can be done by combining five transformations together with the last
                // two being borrowed from the Earth's transformation.
                //

                Matrix mMoonTranslationToOrbit = Matrix.Identity;
                Matrix mMoonSpinRotation = Matrix.Identity;
                Matrix mMoonOrbitRotation = Matrix.Identity;
                Matrix mMoonMatrix = Matrix.Identity;

                mMoonSpinRotation.RotateY( Geometry.DegreeToRadian( fMoonSpin ) );
                mMoonOrbitRotation.RotateY( Geometry.DegreeToRadian( fMoonOrbit ) );
                mMoonTranslationToOrbit.Translate( 0.0f, 0.0f, 2.0f );

                //
                // The key to understanding the first three transforms is to pretend that
                // the Earth is located at the origin. We know it's not, but if we pretend
                // that it is, we can set up the Moon just like the we did the Earth since
                // the Moon orbits the Earth just like the Earth orbits the Sun.
                //
                // Once the Moon's transforms are set up we simply reuse the Earth's
                // translation and rotation matrix, which placed it in orbit, to offset
                // the Moon out to where it should be following the Earth.
                //

                // Now, concatenate them together

                mMoonMatrix = mMoonSpinRotation *        // 1. Spin the Moon on its own axis.
                              mMoonTranslationToOrbit *  // 2. Then translate it away from the origin (pretending that the Earth is there)
                              mMoonOrbitRotation *       // 3. and rotate it again to make it orbit the origin (or the pretend Earth).

                              mEarthTranslationToOrbit * // 4. Now, translate out to where the Earth is really at
                              mEarthOrbitRotation;       // 5. and move with it by matching its orbit of the Earth.

                d3dDevice.Transform.World = mMoonMatrix;
                moonMesh.DrawSubset(0);

                d3dDevice.EndScene();

                d3dDevice.Present();
            }
*/


//******************************************************************************//



//<summary>

//This method is dedicated completely to rendering our 3D scene and

//is called by the OnPaint() event-handler.


//Render a solar system using the D3DXMATRIX utility class and a

//matrix stack similar to OpenGL's. See the note below for details.


//Note:


//Direct3D uses the world and view matrices that we set to configure

//several internal data structures. Each time we set a new world or

//view matrix, the system is forced to recalculate these internal

//structures. Therefore, setting these matrices frequently, which is

//the case for applications that require a high frame-rate, is

//computationally expensive. We can minimize the number of required

//calculations by concatenating our world and view matrices into a

//combined world-view matrix that we set as the world matrix.


//With the view matrix combined in with each world matrix that we set,

//we no longer have to set the view matrix separately and incur its

//overhead. Instead, we simply set the view matrix to the identity

//once and leave it untouched during all calculations.


//For clarity, Direct3D samples rarely employ this optimization since

//it confuses beginners.

//</summary>
        private void Render()

{

//Now we can clear just view-port's portion of the buffer to red
            d3dDevice.Clear(ClearFlags.Target | ClearFlags.ZBuffer,
                             Color.FromArgb(
255000), 1.0f0);

            d3dDevice.BeginScene();



//Have the view matrix move the view move us to a good vantage

//point so we can see the Sun sitting at the origin while the

//Earth orbits it.


            d3dDevice.Transform.View
= Matrix.LookAtLH(new Vector3(0.0f2.0f-25.0f), // Camera position
                                                        new Vector3(0.0f0.0f0.0f),   // Look-at point
                                                        new Vector3(0.0f1.0f0.0f));  // Up vector

            matrixStack.LoadMatrix(d3dDevice.Transform.View);


if (orbitOn == true)

{
                fSunSpin
+= speedmodifier * (elapsedTime * 10.0f);

                fEarthSpin
+= speedmodifier * (elapsedTime * 100.0f);
                fEarthOrbit
+= speedmodifier * (elapsedTime * 20.0f);

                fMoonSpin
+= speedmodifier * (elapsedTime * 50.0f);
                fMoonOrbit
+= speedmodifier * (elapsedTime * 200.0f);
            }




//The Sun is easy because the mesh for it is initially created

//centered  at origin. All we have to do is spin it by rotating it

//about the Y axis and scale it by 5.0f.


            Matrix mSunScale
= Matrix.Identity;
            Matrix mSunSpinRotation
= Matrix.Identity;
            Matrix mSunMatrix
= Matrix.Identity;

            mSunSpinRotation.RotateY(Geometry.DegreeToRadian(fSunSpin));
            mSunScale.Scale(
5.0f5.0f5.0f);


//Now, concatenate them together
            mSunMatrix = mSunScale *       // 1. Uniformly scale the Sun up in size
                         mSunSpinRotation; // 2. and then spin it on its axis.

            matrixStack.Push();

{
                matrixStack.MultiplyMatrixLocal(mSunMatrix);

                d3dDevice.Transform.World
= matrixStack.Top;
                sunMesh.DrawSubset(
0);
            }

            matrixStack.Pop();



//The Earth is a little more complicated since it needs to spin as

//well as orbit the Sun. This can be done by combining three

//transformations together.


            Matrix mEarthTranslationToOrbit
= Matrix.Identity;
            Matrix mEarthSpinRotation
= Matrix.Identity;
            Matrix mEarthOrbitRotation
= Matrix.Identity;
            Matrix mEarthMatrix
= Matrix.Identity;

            mEarthSpinRotation.RotateY(Geometry.DegreeToRadian(fEarthSpin));
            mEarthTranslationToOrbit.Translate(
0.0f0.0f12.0f);
            mEarthOrbitRotation.RotateY(Geometry.DegreeToRadian(fEarthOrbit));


//Now, concatenate them together
            mEarthMatrix = mEarthSpinRotation *       // 1. Spin the Earth on its own axis.
                           mEarthTranslationToOrbit * // 2. Then translate it away from the origin (where the Sun's at)
                           mEarthOrbitRotation;       // 3. and rotate it again to make it orbit the origin (or the Sun).

            matrixStack.Push();

{
                matrixStack.MultiplyMatrixLocal(mEarthMatrix);

                d3dDevice.Transform.World
= matrixStack.Top;
                earthMesh.DrawSubset(
0);
            }

            matrixStack.Pop();



//The Moon is the hardest to understand since it needs to not only

//spin on its own axis and orbit the Earth, but needs to follow

//the Earth, which is orbiting the Sun.


//This can be done by combining five transformations together

//with the last two being borrowed from the Earth's transformation.


            Matrix mMoonTranslationToOrbit
= Matrix.Identity;
            Matrix mMoonSpinRotation
= Matrix.Identity;
            Matrix mMoonOrbitRotation
= Matrix.Identity;
            Matrix mMoonMatrix
= Matrix.Identity;

            mMoonSpinRotation.RotateY(Geometry.DegreeToRadian(fMoonSpin));
            mMoonOrbitRotation.RotateY(Geometry.DegreeToRadian(fMoonOrbit));
            mMoonTranslationToOrbit.Translate(
0.0f0.0f2.0f);



//The key to understanding the first three transforms is to

//pretend that the Earth is located at the origin. We know it's

//not, but if we pretend that it is, we can set up the Moon just

//like the we did the Earth since the Moon orbits the Earth just

//like the Earth orbits the Sun.


//Once the Moon's transforms are set up we simply reuse the Earth's

//translation and rotation matrix, which placed it in orbit, to

//offset the Moon out to where it should be following the Earth.



//Now, concatenate them together

            mMoonMatrix
= mMoonSpinRotation *        // 1. Spin the Moon on its own axis.
                          mMoonTranslationToOrbit *  // 2. Then translate it away from the origin (pretending that the Earth is there)
                          mMoonOrbitRotation *       // 3. and rotate it again to make it orbit the origin (or the pretend Earth).

                          mEarthTranslationToOrbit
* // 4. Now, translate out to where the Earth is really at
                          mEarthOrbitRotation;       // 5. and move with it by matching its orbit of the Earth.

            matrixStack.Push();

{
                matrixStack.MultiplyMatrixLocal(mMoonMatrix);

                d3dDevice.Transform.World
= matrixStack.Top;
                moonMesh.DrawSubset(
0);
            }

            matrixStack.Pop();

            d3dDevice.EndScene();

            d3dDevice.Present();
        }



    }

}

注意:
两个render()函数同样的效果,但是2个中用了MatrixStack.
最后的效果:
o_simulated solar system.jpg

by:mzty
at:2006年6月22日

posted on 2006-06-22 15:39 梦在天涯 阅读(1578) 评论(2)  编辑 收藏 引用 所属分类: DirectX

评论

# re: managed directx 实现太阳系的模拟 2008-01-09 16:11 lsh2011

好。正 在 学这个。

不过,要是能把文件打包 放上去供人 测试就更好。

谢谢  回复  更多评论

# re: managed directx 实现太阳系的模拟 2008-12-12 17:05 馒头

这个能打包发给我吗?  回复  更多评论


只有注册用户登录后才能发表评论。
【推荐】超50万行VC++源码: 大型组态工控、电力仿真CAD与GIS源码库
网站导航: 博客园   IT新闻   BlogJava   知识库   博问   管理


公告

EMail:itech001#126.com

导航

统计

  • 随笔 - 461
  • 文章 - 4
  • 评论 - 746
  • 引用 - 0

常用链接

随笔分类

随笔档案

收藏夹

Blogs

c#(csharp)

C++(cpp)

Enlish

Forums(bbs)

My self

Often go

Useful Webs

Xml/Uml/html

搜索

  •

积分与排名

  • 积分 - 1665744
  • 排名 - 5

最新评论

阅读排行榜
