uml中类对象间的关系

 关系



依赖关系( Dependency

依赖关系是一种使用关系,特定事物的改变有可能会影响到使用该事物的事物,反之不成立。在你想显示一个事物使用另一个事物时使用依赖关系。

通常情况下,依赖关系体现在某个类的方法使用另一个类作为参数。在 UML 中你可以在其它的事物之间使用依赖关系,特别是包和节点之间。

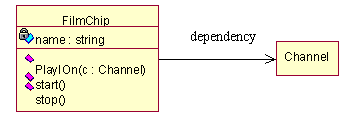

4-1 依赖关系

一般化( Generalization

一般化是继承关系,是叫做“ is-a-kind-of ”的关系。在 UML 中你可以在包之间建立一般化关系。



















4-2 一般化

关联( Association

关联是一种结构化的关系,指一种对象和另一种对象有联系。给定有关联的两个类,可以从一个类的对象得到另一个类的对象。关联有两元关系和多元关系。两元关系是指一种一对一的关系,多元关系是一对多或多对一的关系。一般用实线连接有关联的同一个类或不同的两个类。当你想要表示结构化关系时使用关联。

有一些修饰可以应用于关联。

1.         名字:可以给关系取名字







2.         角色:关系的两端代表不同的两种角色







3.         重数:表示有多少对象通过一个关系的实例相连
