这篇差不多算是进入正题了,呵呵。这篇文章主要是实验性质的文章,大概在一个系列都发完以后我会重新将写过的东西修改并统稿,按照我一开始希望的样子把专题组织出来。

该篇将详细的分析讨论ArcGIS Server的Map控件及其Datasource和map functionality的关系问题。
唉。到实际写文档的时候,都不知道从哪里下手好,这才觉得Getting Started真不好写啊。。。

由于个人能力时间有限,如果有错误或者不足,欢迎大家批评指正,我将在确认更正后及时的补充修正。

本文将分为两个部分,第一部分将展现ArcGIS Server的Web ADF架构;
第二部分则使用一个具体的实例来说明Web ADF各个组件之间如何协同工作的。实例来自于Flyinggis的博客漫游Graphics Data Source

题外话,此人是高手哇,他的代码做示例代码比我自己写的好多了。他觉得一般的读者认为理论分析很枯燥,而实践比较有趣,于是他的系列里面就第一篇是架构性的话题,还有两个都是实例。但是实际工作中我发现如果要想架构好一个Server,那怕是最简单的Map Server,光有实践指导还是不够的,再加上我一开始就觉得ArcGIS Server的帮助很不完整,这会给框架的理解带来困难,进而带来实践上的障碍,所以我的系列还是侧重于框架分析吧。

ps,最近工作比较忙,因此很难一气呵成,但是我尽力每天写一点,给大家带来的不便之处望能海涵。谢谢。

--------------------------------华丽的分割线-----------------------------------------

Part 1 架构分析

引文
在阅读本文前,我想你已经大致的浏览过ESRI ArcGIS Server的文档:What Is Web ADF?
在该文档中,ESRI已经将Web ADF的大致框架阐明了。但是在实际工作中,这些内容还不够。
这一部分将致力于详细解释Web ADF的设计,并将Web ADF的概念与.net中的组件结合起来进行分析。
阅读这一部分不一定需要你读过What is web ADF,文中会在需要的地方简要的复述文档中的内容,并用绿色字体表示,因为本文也可以作为What is Web ADF的导读。

正文

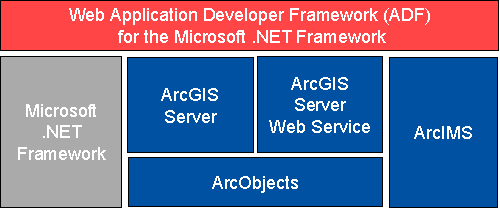

Web ADF是ESRI为了简化在Web上提供如地图浏览这样的GIS服务而实现的一个开发框架。它与其它的相关组件的关系如下图所示。


Web ADF与相关组件关系
从图中可以看出,Web ADF建立在ArcGIS其它的远程服务基础之上,它相当于为各种不同的数据源提供了一个Facade,也可以看作是提供了更高阶的抽象层次,成功的将各种不同数据源的访问统一起来。

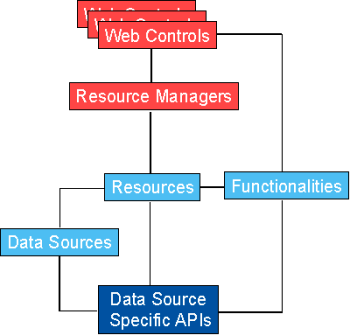

下图为Web ADF的架构图的简图。我们将用这张图来分析,Web ADF究竟能做什么,它的每个组件分别完成了什么工作,以及这些组件之间是如何协同工作的。


Web ADF 架构简图

由于这个图是简图,因此也别指望它能反映太多的内涵,但是它所表明的架构还是比较清晰的。图中组件之间的连线一般来说都是Association或者Aggregation/Composition。
为什么会有这样的架构?我想这是很多人接触了ADF以后的疑问。只要分析清楚了架构为什么会演化成这样,那么实际的软件如何利用这个架构的问题自然也就解决了。
我们先来看看Web ADF的官方文档是怎样描述这个框架的。
从整体上说,Web ADF提供了多数据源的地图显示、简单的空间分析功能,以及针对特定数据源的特定功能。注意我这里的描述,无论是地图显示,还是空间分析,抑或是地址编码和地处理,他们都可以看作是一个“功能”
注:如果是指ArcGIS Server中的术语“功能(Functionality)”,一律使用“Functionality(-ies)”,如果是指通常含义上的功能,则使用中文的“功能”,下同。
也就是说,我可以将ADF所面临的需求:Web地理服务用各种“功能”进行划分。
可能是出自于这种考虑,ESRI将Web ADF的用户交互部分框架以“功能”为核心进行考虑并通盘规划,即Functionalities。
例如,地图渲染,依赖于Map“功能”,也就是MapFunctionality;而地址编码,依赖于GeocodeFunctionality,等等。
而Control,则是负责具体数据的渲染与显示,以及处理用户交互。那么很明显的,在图中,Control和Functionality构成了一个两层关系:Control负责表现层的工作,而Functionality则负责处理逻辑。
具体到MapControl和MapFunctionality上,MapControl只负责数据显示以及用户操作的接收,而MapFunctionality则具体负责地图的渲染工作。
综上所述,每个Functionality都代表了实际中人们需要的一些相关功能的集合。

仅有功能自然是不行的,还要有相关的数据。在这里我们注意到一点,那就是数据源经常决定了有那些功能可以实现,有哪些功能不可以。例如,如果数据源是一个没有几何信息的数据集,那么地图绘制也就无从谈起。
因此可以说,功能能否实现,将取决于数据的情况,这也就是为什么会有Resource与Functionalities之间会有短线。

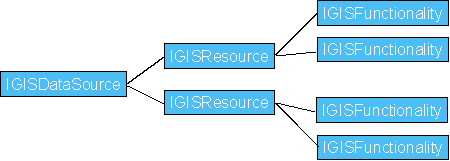

由于是资源决定能够实现的功能,而反过来就不成立了,因此在Object Model Diagram中,可以看到Resource与它的Functionality是Instansation的关系,也就是说,一个Functionality是由一个唯一的Resource所构造出的(也就是实例化出),而一个Resource,可以依据其情况,构造多个Functionality,例如对于Geodatabase中的Feature Class而言,它既能够用其渲染,也能够用于查询操作,那么很显然,它便可以构造MapFunctionality和QueryFunctionality,而对于GraphicsLayer这样的数据源,则无法完成查询工作,因此它也就无法创建QueryFunctionality。下图表示了Functionality和Resource之间的关系。


DataSource - Resource - Functionality 关系图

很自然的,Control - Functionality - Resource构成了一个微型的Presentation - Logic - Data的三层架构

(待续)
