列编号 = 索引值 / 每一列的图块个数（行数）；
行编号 = 索引值 % 每一列的图块个数（行数）；

左上点X坐标 = xstart + 行编号 ×（w/2） - 列编号×（w/2）；
左上点Y坐标 = ystart + 列编号 ×（h/2 ）- 行编号×（h/2）；

左上点X坐标 = xstart + 行编号 ×（w/2）；
左上点Y坐标 = ystart + 列编号 ×（h/2 ）；

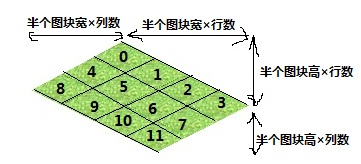

地图宽 = （列数+行数）×（w/2）；
地图高 = （列数+行数）×（h/2 ）；

int mapblock[12]={0,1,1,1,  //第1列
                                           2,0,1,2,  //第2列
                                           2,2,2,2}; //第3列
      //为什么用一维数组而不是二维数组呢？

    将这个一维数组以行列的方式排列，可以看出每个数组元素对应图中的哪个图块。
    需要提醒的是，由于使用的是一位数组来定义地图内容，因此上面这个数组的每个元素的索引值是0……11.但是，由于程序里不论计算图块贴图的位置还是计算整张地图的长宽尺寸，都是以行列来进行换算的，所以需要将数组的索引值转换成相应的列编号与行编号，转换公式如下：

列编号 = 索引值 / 每一列的图块个数（行数）；
行编号 = 索引值 % 每一列的图块个数（行数）；

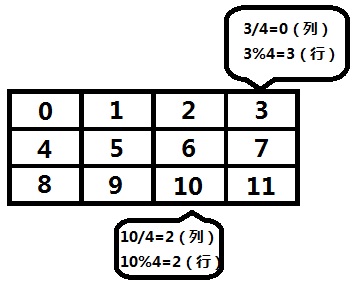

    下图验证上面的公式，方格中的编号是一维数组的元素索引值。

左上点X坐标 = 行编号 × 图块的宽度；
左上点Y坐标 = 列编号 × 图块的高度；

范例ch2_9：运用不同小图块，示范平面地图拼接的技巧。
下载地址：ch2_9（上传到windows live空间，可能需要MSN账号登陆）
说明：程序源代码中有相关的注释。

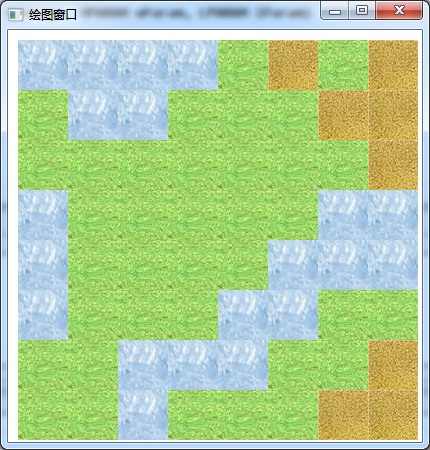

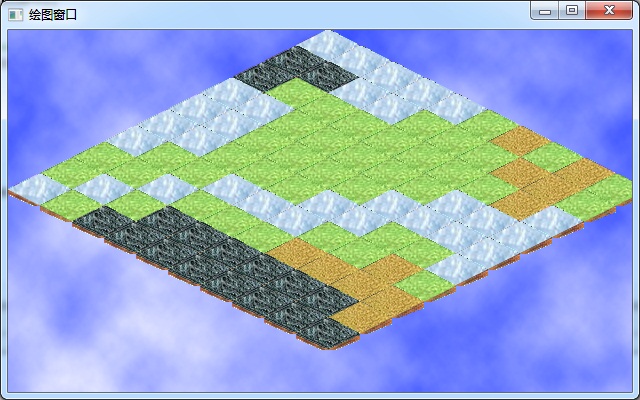

程序运行结果如下图：


PS：如想获得更多关于Visual C++游戏开发的内容，可点击随笔：《Visual C++游戏编程基础》学习笔记——索引随笔。

步骤一：加载位图

    要从文件加载位图，常使用LoadImage()函数

HANDLE LoadImage(   HINSTANCE 来源实体,   //加载位图
                                          LPCTSTR 名称,
                                          UINT 位图类型,
                                          int 加载宽度,
                                          int 加载高度,
                                         UINT 加载方式,);

     详细说明如下：

参数	说明
HINSTANCE	包含位图所在的实体，若要加载的位图存在于硬盘或者资源文件中，则将此项参数设为”NULL”
LPCTSTR	要加载位图所在的路径与文件名或者资源名称
UINT	加载位图的类型，有下列3种： ◆IMAGE_BITMAP：加载的位图为一般图文件，扩展名为“.bmp” ◆IMAGE_CURSOR：加载的位图为光标图标，扩展名为“.cur” ◆IMAGE_ICON：加载的位图为图标，扩展名为“.ico”
int	位图加载的宽度，单位为像素
int	位图加载的高度，单位为像素
UINT	设定位图的加载方式，若是从文件中加载位图，则设为“LR_LOADFROMFILE

步骤二：建立与窗口DC兼容的内存DC

     内存DC并不是真正的设备的DC，在这里把它揭示为一个缓冲区或许会更恰当些。内存DC用来暂存加载的位图，由于最终会把存储在这个内存DC上的位图贴到真正的窗口的DC上，因此这个内存DC必须跟窗口DC的性质兼容。可调用CreateCompatibleDC()函数来建立内存DC。

HDC CreateCompatibleDC(HDC hdc); // 建立兼容DC

    函数中输入的唯一参数就是要与内存DC兼容的目的DC。跟窗口DC一样，内存DC使用后也必须进行释放的操作，释放内存DC所调用的函数为DeleteDC()。

DeleteDC(HDC DC名称); //释放DC

步骤三：选用位图对象

    位图对象是GDI的6种对象之一，内存DC选用位图对象的方法和前面介绍的选用画笔或画刷的方式相同，都是通过调用SelectObject()函数来实现。

步骤四：贴图

    把内存DC中的位图复制到显示的DC上，这个操作被称为“贴图”。函数是BitBlt()：

BOOL BitBlt (   HDC 目的DC,
                           int 目的DC X坐标,
                           int 目的DC Y坐标,
                           int 贴到目的DC的宽度,
                           int 贴到目的DC的高度,
                           HDC 来源DC,
                           int 来源DC X坐标,
                           int 来源DC Y坐标,
                           DWORD 贴图方式)

    BitBlt()函数最后一个参数所输入的是称为“Raster”的运算值，这个值是用来设定内存DC到目的DC的贴图方式。范例中输入的Raster值是SRCCOPY，表示贴图后的位图与原来的位图完全一样，下表列出了可使用的Raster值及说明。

Raster值	说明
BLACKNESS	将来源位图转换为黑色
DSTINVERT	将目的地DC做“NOT”运算
MERGECOPY	将选择的笔刷与来源位图做“AND”运算
MERGEPAINT	先将来源位图做“NOT”运算，再与目的地DC做“OR”运算
NOTSRCCOPY	将来源位图做“NOT”运算
NOTSRCERASE	先将来源位图与目的地DC做“OR”运算，再将其做“NOT”运算
PATCOPY	将选择的笔刷贴到目的地DC上
PATINVERT	将目的地DC与选择的笔刷做“XOR”运算
PATPAINT	先将来源位图做“NOT”运算，再与笔刷做“OR”运算，最后再与目的地DC做“OR”运算
SRCAND	将来源位图与目的地DC做“AND”运算
SRCCOPY	将来源位图贴到目的地DC上
SRCERASE	先将目的地DC做“NOT”运算，再与来源位图做“AND”运算
SRCINVERT	将来源位图与目的地DC做“XOR”运算
SRCPAINT	将来源位图与目的地DC做“OR”运算
WHITENESS	将来源位图转换为白色

范例ch2_5：从文件中加载位图，并显示在窗口上。
下载地址：ch2_5（上传到windows live空间，可能需要MSN账号登陆）
说明：程序源代码中有相关的注释。

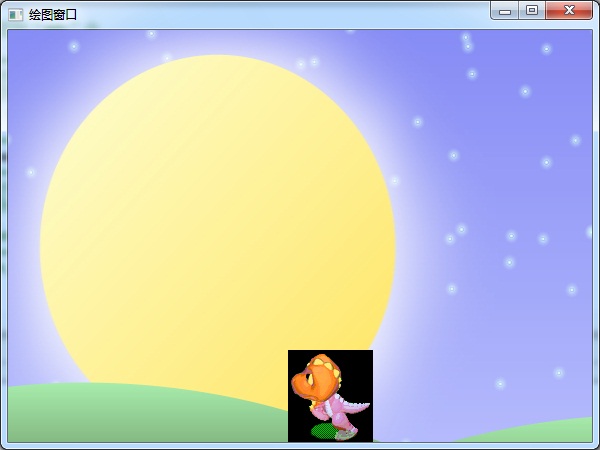

程序运行结果如下图：



PS：如想获得更多关于Visual C++游戏开发的内容，可点击随笔：《Visual C++游戏编程基础》学习笔记——索引随笔。

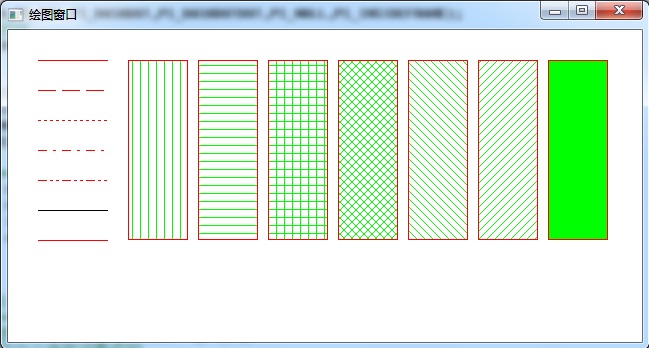

      要自定义画笔或画刷，可以使用下列3个API函数。

HPEN CreatePen(int 样式, int 宽度, COLORREF 颜色); //建立画笔
HBRUSH CreateHatchBrush(int 样式, COLORREF颜色);   //建立阴影画刷
HBRUSH CreateSolidBrush(COLORREF 颜色);   //建立单色画刷

      从上面的3个API函数可以看出，其返回值都是以英文字母“H”开头，“H”在这里代表的就是前面所提过的“handle”（句柄）。

      建立新画笔与画刷之后，必须在所要进行绘图的DC中选用它们，才会产生预期的画笔及画刷效果，选用的函数如下：

HGDIOBJ SelectObject(HDC hdc, HGDIBJ GDI对象); //选用GDI对象

      这个SelectObject()函数所输入的第二个参数就是GDI对象的handle，而返回值则是前一次所使用的GDI对象。除了这一小节所介绍的画笔，画刷是属于GDI对象外，其他的GDI对象还有：位图、字体、区域及调色板。

      GDI对象一经建立便会占用部分内存，一旦不使用的时候，务必将它们删除，删除函数如下：

BOOL DeleteObject(HGDIOBJ GDI对象);   //删除GDI对象

      若删除对象成功，则会返回布尔值“TRUE”，若失败则返回“FALSE”。

2、  C++是拥有着优良传统的程序语言，而VC++则是微软公司开发出的一套适用于C/C++语法的程序开发工具。在VC++开发环境中，编写Windows操作系统平台的窗口程序有两种不同的程序架构：一种是微软在VC++中所加入的MFC（Microsoft Foundation Class library）架构，MFC是一个庞大的类型函数库，其中提供了完整开发窗口程序所需的对象类型与函数，常用于设计一般的应用软件程序；另一种是本书所介绍的Windows API架构，使用Windows API来开发上述的应用软件程序并不容易，但用在设计游戏程序上却相当简单且具有较优越的运行性能。

3、  VC++在游戏程序开发上所具备的优点


      3.1优越的速度表现

      C++程序编译后的文件是可直接运行的机器码，而其他程序语言（如VB和Java）编译后产生的是一种所谓的“中间码”。运行中间码时，系统内必须存在解释该程序语言的“解释器（Interpreter）”，用做同步翻译工作。解释器解释中间码时，本身会加载到内存中占用部分内存，且同步翻译中间码的过程也会浪费时间，因此，运行这类程序时要比可直接运行的机器码缓慢很多。

      3.2弹性管理资源与内存

   在VC++的开发环境中，程序资源及内存管理方面都具有相当的弹性。

   在资源管理部分，通常是通过一个句柄来使用该项资源。这里所指的资源，可能是窗口、设备、图像和声音等对象。

   在内存管理部分，C/C++语言本身就具备内存管理的功能，除了可通过指针进行内存的存取和配置之外，还提供了完整的内存管理相关函数。

   由于游戏程序使用了大量的多媒体数据，运行时会占用不少内存，因此，若程序设计师能够弹性有效地来管理资源和内存，将可大大降低硬件要求并提高游戏程序本身的性能。

      3.3易于使用Windows API

      Windows API是Windows操作系统提供的动态链接函数库（通常以“.DLL”的文件格式存在于Windows系统中），Windows API中包含了Windows的内核及所有应用程序所需要的功能。

      Windows操作系统发展至今，Windows API主要可分为Win16（Windows 3.1以前）以及Win32（Windows 95以后）两种版本，不同版本Windows系统间API的内容或多或少有些差异但都以向下兼容为原则。

   一般在VB程序中，要调用Windows API的函数，必须先完成声明的操作。但在VC++开发环境下，不论采用MFC还是Windows API的程序架构，只要在项目中设定好所要链接的函数库并引用正确的头文件，那么在程序中使用Windows API的函数就跟使用C/C++标准函数库一样容易。

   （动态链接（Dynamic Linking）是指在程序运行阶段，真正调用外部函数时才进行链接（注：将程序代码中调用函数的指针指向外部函数所在的地址）的操作）

4、  构建游戏设计的舞台(单击其链接可进入相应的随笔)

     5、 程序架构说明(单击其链接可进入相应的随笔)



PS：如想获得更多关于Visual C++游戏开发的内容，可点击随笔：《Visual C++游戏编程基础》学习笔记——索引随笔。

烟皑 2010-04-08 11:02 发表评论

]]>

下面来说说这些函数的内容与功能。

1.WinMain函数
        主程序，也就是整个项目程序开始运行的地方，如同Console程序中的main()函数。

//****主程序***********************************
int APIENTRY WinMain(HINSTANCE hInstance,
HINSTANCE hPrevInstance,
LPSTR     lpCmdLine,
int       nCmdShow)
{
MSG msg;
/**//**********************************************************
*              自定义函数，注册窗口类别
* 调用MyRegisterClass()函数，向系统注册窗口类别，输入参数
* “hInstance”是目前程序运行个体的对象代码
**********************************************************/
MyRegisterClass(hInstance);
// 运行初始化函数，调用InitInstance()函数，进行初始化操作
if (!InitInstance (hInstance, nCmdShow))
{
return FALSE;
}
/**//******************************************************************
*                           消息循环
* 程序通过此消息循环来获取消息，并进行必要的键盘消息转换，
* 而后将控制权交给操作系统，由操作系统决定该由哪个程序的
* 消息处理函数处理消息。这个循环使用了3个API函数
* GetMessage 获取程序消息
* TranslateMessage 转换伪码及字符
* DispatchMessage 将控制权交给系统，再由系统决定负责处理消息的程序
******************************************************************/
while (GetMessage(&msg, NULL, 0, 0))
{
TranslateMessage(&msg);
DispatchMessage(&msg);
}
return msg.wParam;
}

/**//*****************************************************************
 * 在建立程序窗口的实体之前，必须先定义一个窗口类别，其中包含所要
 * 建立窗口的相关信息，并向系统注册。这里的MyRegisterClass()函数
 * 就是进行定义及注册窗口类别的函数
 *****************************************************************/
ATOM MyRegisterClass(HINSTANCE hInstance)
{
    //声明一个窗口类别“WNDCLASSEX”和结构“wcex”
    WNDCLASSEX wcex;

    /**//***************************Begin***********************************/
    // 定义“wcex”结构的各项信息，其中设定消息处理函数（IpfnWndProc）为
    // “WndProc”，类别名称（lpszClassName）为“canvas”。
    wcex.cbSize = sizeof(WNDCLASSEX);
    wcex.style            = CS_HREDRAW | CS_VREDRAW;

    // 设定消息处理函数
    wcex.lpfnWndProc    = (WNDPROC)WndProc;

    wcex.cbClsExtra        = 0;
    wcex.cbWndExtra        = 0;
    wcex.hInstance        = hInstance;
    wcex.hIcon            = NULL;
    wcex.hCursor        = NULL;
    wcex.hCursor        = LoadCursor(NULL, IDC_ARROW);
    wcex.hbrBackground    = (HBRUSH)(COLOR_WINDOW+1);
    wcex.lpszMenuName    = NULL;

    //类别名称
    wcex.lpszClassName    = "canvas";

    wcex.hIconSm        = NULL;
    /**//****************************End************************************/

    // 调用RegisterClassEx()函数注册类别，返回一个“ATOM”形态的字符串，此字符串即为类别名称“canvas”
    return RegisterClassEx(&wcex);
}

// 在这一初始函数中，按照前面所定义的窗口类别来建立并显示实际的程序窗口
//*****初始化函数*******************************
// 1.存储instance handle于全局变量中
// 2.建立并显示主窗口
BOOL InitInstance(HINSTANCE hInstance, int nCmdShow)
{
    HWND hWnd;

    hInst = hInstance;
    // 调用CreateWindow()函数来建立一个窗口对象，所输入的第1个参数
    // 就是窗口建立所依据的类别名称，也就是前面程序所定义的“canvas”
    hWnd = CreateWindow("canvas", "绘图窗口" , WS_OVERLAPPEDWINDOW,
        CW_USEDEFAULT, 0, CW_USEDEFAULT, 0, NULL, NULL, hInstance, NULL);

    if (!hWnd)
    {
        return FALSE;
    }

    // 下面三条语句，设定窗口的显示位置及窗口大小，然后绘制在显示设备上
    // 设定窗口显示的位置及窗口大小
    MoveWindow(hWnd,10,10,600,450,true);
    // 设定窗口显示时的状态
    ShowWindow(hWnd, nCmdShow);
    // 将窗口绘制于显示设备上
    UpdateWindow(hWnd);

    return TRUE;
}

/**//********************************************************************************
 * 在前面定义类别的时候把WndPro定义为消息处理函数，也就是当某些外部消息发生时，会
 * 按照消息的类型来决定该如何进行处理。
 * 此外，WndPro函数也是一个所谓的“回调函数（CALLBACK）”，简单地说，回调函数是属于
 * Windows操作系统所调用的函数，而非程序本身所调用的函数，这是因为Windows是一个多任
 * 务的作业环境，在同一时刻可能会有多个程序正在运行，而当某一事件发生时，有可能每一
 * 个程序都会接受到此消息，因此系统必须去判断该由哪个程序进行处理，然后再调用该程序
 * 的消息处理函数。
 ********************************************************************************/
LRESULT CALLBACK WndProc(HWND hWnd, UINT message, WPARAM wParam, LPARAM lParam)
{
    PAINTSTRUCT ps;
    HDC hdc;

    // 判断消息类型
    switch (message)
    {
        case WM_PAINT:                        //窗口重绘消息
            hdc = BeginPaint(hWnd, &ps);
            EndPaint(hWnd, &ps);
            break;
        case WM_DESTROY:                    //窗口结束消息
            /**//***********************************************************
             * 调用PostQuitMessage()函数发送窗口结束消息给系统，通知
             * 系统结束目前程序的运行，然后由系统处理程序结束的后续操作
             ***********************************************************/
            PostQuitMessage(0);
            break;
        default:                            //其他消息
            // DefWindowProc()函数调用预设的系统函数来处理程序本身不处理的消息
            return DefWindowProc(hWnd, message, wParam, lParam);
   }
   return 0;
}
