Xtreme实现MFC视图分割

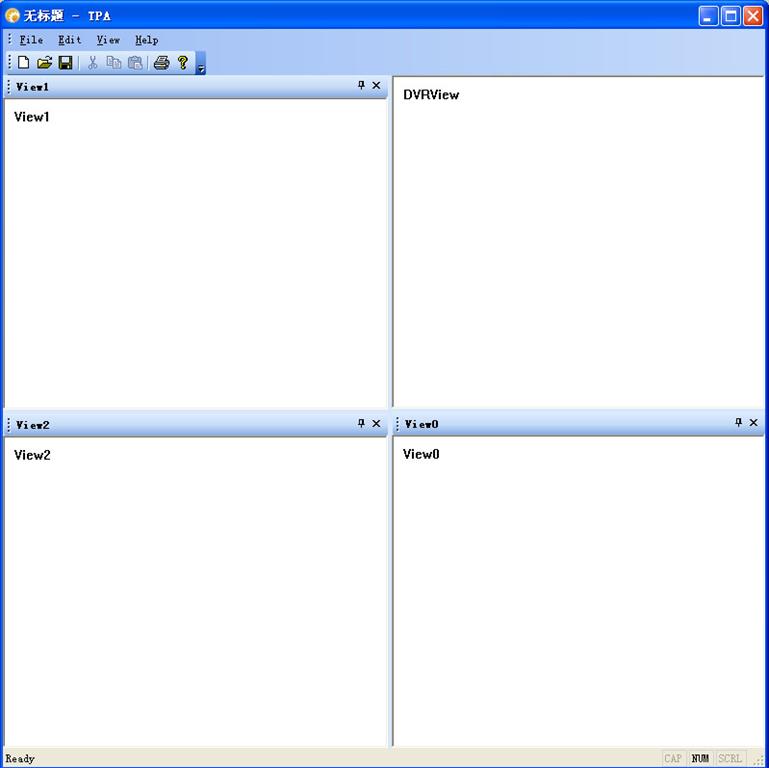

分割效果图

需求:将MFC单文档分割为4个视图,可以每个视图分别进行控制



使用工具:VS2005Xtreme v12.0.0(源码版本)


步骤一:VS2005中新建工程VC++ -> MFC -> Toolkit Pro Application。在向导里选择“单文档”,其他选项全部默认。

PS1:安装Xtreme若没有选择Unicode,那么需要在VS中更改设置。Project -> Configuration Properties -> General -> Character Set选择“Use Multi-Byte Character Set

PS2Toolkit Pro Application框架基于MFC框架,只是在MainFrame类中增加一些内容,具体在此不详述。

步骤二:新建三个View类用于显示。本框架新增的View类为CSliceView0CSliceView1CSliceView2,并且只是在OnDraw函数中用TextOut输出语句。



步骤三:在MainFrame类中新建View类的对象

    CSliceView0* m_pSliceView0;

    CSliceView1* m_pSliceView1;

CSliceView2* m_pSliceView2;



步骤四:为新增的三个View增加ID

首先在Resource.h中新增宏IDR_PANE_VIEW0IDR_PANE_VIEW1IDR_PANE_VIEW2,这些宏就是View对应的ID

之后在rc管理器中设置宏的Caption

IDR_PANE_VIEW0        4000    View0

IDR_PANE_VIEW1        4001    View1

IDR_PANE_VIEW2        4002    View2



步骤五:在MainFrame类的OnCreate函数中创建View的容器Pane

      CXTPDockingPane* pwndPane1 = m_paneManager.CreatePane(

           IDR_PANE_VIEW0, CRect(0, 0, 400, 348), xtpPaneDockBottom);

      CXTPDockingPane* pwndPane2 = m_paneManager.CreatePane(

           IDR_PANE_VIEW1, CRect(0, 0, 400, 300), xtpPaneDockLeft);

    CXTPDockingPane* pwndPane3 = m_paneManager.CreatePane(

        IDR_PANE_VIEW2, CRect(0, 0, 400, 300), xtpPaneDockBottom, pwndPane2);

在此创建了View的容器Pane,并实现了界面中每个View的布局。

容器的大小与相对位置由CreatePane函数指定,注意指定顺序也会对界面的布局产生影响。

此外还需要设置iconpane对应,每个pane都有一个图标icon

      int nIDIcons[] = {IDR_PANE_VIEW0, IDR_PANE_VIEW1, IDR_PANE_VIEW2};

           m_paneManager.SetIcons(IDB_BITMAP_ICONS, nIDIcons,

           _countof(nIDIcons), RGB(0, 255, 0));

如果需要像VS2005那样灵活移动Pane的位置,可以增加以下语句

   m_paneManager.SetAlphaDockingContext(TRUE);

    m_paneManager.SetShowDockingContextStickers(TRUE);

    m_paneManager.SetDockingContextStickerStyle(xtpPaneStickerStyleVisualStudio2005);

    m_paneManager.SetShowContentsWhileDragging();



步骤六:修改MainFrame类的OnDockingPaneNotify函数

OnDockingPaneNotify负责对Pane相应事件进行响应,在MainFrame.cpp中可以看到此函数与消息XTPWM_DOCKINGPANE_NOTIFY对应。

OnDockingPaneNotify函数中有一串Switch-Case语句,负责响应不同的Pane

                 switch (pPane->GetID())

                 {

            case IDR_PANE_VIEW0:

                {

                    if (!m_pSliceView0)

                    {

                        m_pSliceView0 = DYNAMIC_DOWNCAST(CSliceView0,

                            pPane->AttachView(this, RUNTIME_CLASS(CSliceView0)));

                    }

                    else

                    {

                        pPane->Attach(m_pSliceView0->GetParent());

                    }

                    break;

                }

            case IDR_PANE_VIEW1:

                {

                    if (!m_pSliceView1)

                    {

                        m_pSliceView1 = DYNAMIC_DOWNCAST(CSliceView1,

                            pPane->AttachView(this, RUNTIME_CLASS(CSliceView1)));

                    }

                    else

                    {

                        pPane->Attach(m_pSliceView1->GetParent());

                    }

                    break;

                }

            case IDR_PANE_VIEW2:

                {

                    if (!m_pSliceView2)

                    {

                        m_pSliceView2 = DYNAMIC_DOWNCAST(CSliceView2,

                            pPane->AttachView(this, RUNTIME_CLASS(CSliceView2)));

                    }

                    else

                    {

                        pPane->Attach(m_pSliceView2->GetParent());

                    }

                    break;

                }

            default:

                break;

                 }

           }





posted on 2010-07-07 17:46 Alex@VCC 阅读(2648) 评论(0)  编辑 收藏 引用 所属分类: C++程序设计
