C++博客-力为的技术博客-随笔分类-2. Graphics

在MFC中使用快速三维建模控件

力为 — Mon, 28 Sep 2015 08:35:00 GMT

摘要: 阅读全文

力为 2015-09-28 16:35 发表评论

2015武汉校园招聘归来

力为 — Mon, 28 Sep 2015 08:32:00 GMT

摘要: 结束了在武汉四天的校招行程。第一天判笔试题到晚上十二点，接着连续技术面试两天半。校招不仅仅是脑力上考验，也是体力上的考验。但相比去年在成都的招聘行程，今年感觉轻松许多，从而也有精力写写这几天的感想。阅读全文

力为 2015-09-28 16:32 发表评论

引发glDrawElements产生GL_INVALID_OPERATION错误一例

力为 — Thu, 28 Aug 2014 08:55:00 GMT

GL_INVALID_OPERATION是OpenGL一个很诡异的错误代码，不知道到底是什么引起的无效操作。
即使在调用glDrawElements和glDrawArrays的时候有机会遇到，也不容易确定到底是哪个状态出错。

这里有一种情况可以间接的触发这个错误，并且会产生蝴蝶效应，让程序在后续的执行中产生更诡异不容易定位的错误。

texture + shader + glDrawElements/glDrawArrays

即在shader中使用texture绘制物体。

如果为shader中sampler设置的location位置与glActiveTexture不一致，就会触发glDrawElements操作失败。

另外，如果shader中定义了并使用了多个sampler，即使在某种条件下没有用到，也需要给他设置个值。

力为 2014-08-28 16:55 发表评论

Shadow Mapping via OpenGL （固定管线篇）

力为 — Fri, 13 Dec 2013 09:34:00 GMT

基本原理：http://en.wikipedia.org/wiki/Shadow_mapping

在大家都在用shader实现的时候，我竟然还在用固定管线。

使用OpenGL固定管线实现，主要用到 GL_ARB_depth_texture和GL_ARB_shadow，GL_ARB_shadow_ambient扩展。整个过程分三步:
1. 计算shadow mapping
2. 绘制阴暗的部分
3. 绘制光亮的部分

每一步都可能是坑。

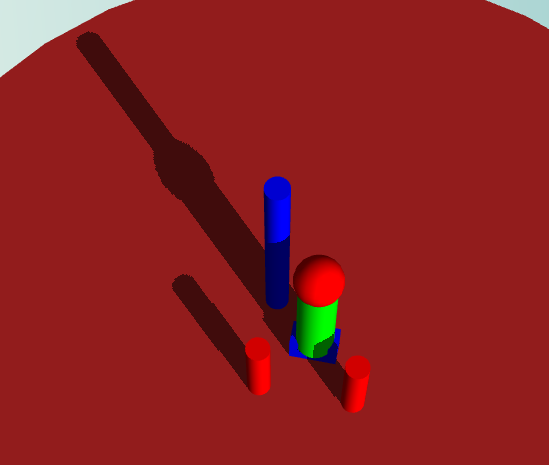

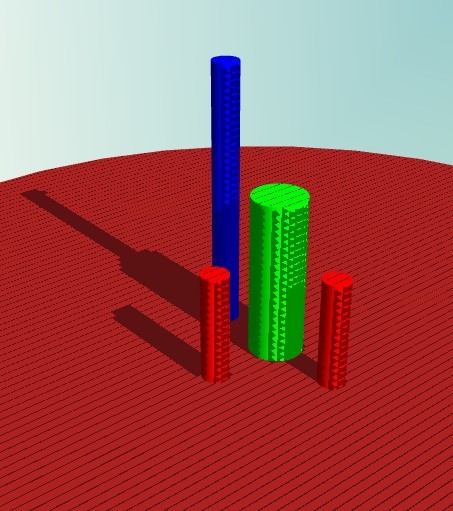

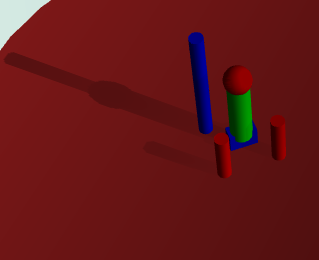

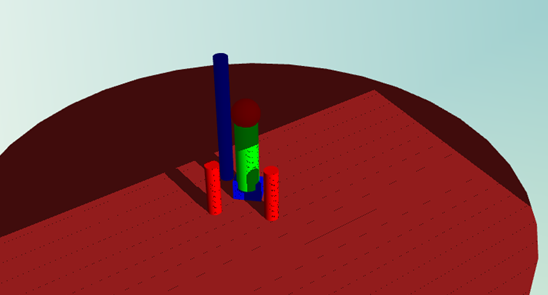

以下是可能出现的“效果”：

斑点

Peter Pan

锯齿

大块阴影

模糊的阴影

力为 2013-12-13 17:34 发表评论

glUniformXXX第2个参数

力为 — Mon, 09 Sep 2013 02:21:00 GMT

glUniform4fv(loc, 4, GL_FALSE, vec4.ptr());
第二个参数写成4，在A卡上能正常运行，而在N和I上却不能正常解析。

力为 2013-09-09 10:21 发表评论

VTK6.0初始化

力为 — Fri, 02 Aug 2013 05:56:00 GMT

在使用VTK6.0时候，会遇到X::New()返回为null的情况，需要全局初始化一下：

#define vtkRenderingCore_AUTOINIT 4(vtkInteractionStyle,vtkRenderingFreeType,vtkRenderingFreeTypeOpenGL,vtkRenderingOpenGL)
#define vtkRenderingVolume_AUTOINIT 1(vtkRenderingVolumeOpenGL)

力为 2013-08-02 13:56 发表评论

wxWidgets2.9x + VTK6.0 示例

力为 — Fri, 28 Dec 2012 06:58:00 GMT

vtk6.0

相比vtk5.x，vtk6.0的一个很大的变化就是新的build system。若配置不正确，就会出现有的类（如vtkPolyDataMapper）调用New返回NULL的状况。

在VTK/Build System Migration一文中对整个过程的来龙去脉做了详细的说明。

另外，vtk6.0更改一些常用的函数签名：如xx::SetInput, yy::GetOutput。举例说明：

// VTK5.x
pConeMapper->SetInput(pConeSource->GetOutput());
pConeActor->SetMapper(pConeMapper);

  //VTK6
  pConeMapper->SetInputConnection(pConeSource->GetOutputPort());
  pConeActor->SetMapper(pConeMapper);

在wxWidgets中使用vtk

前人已经写了个wxvtk，拿来用即可。但在vtk6.0下有些问题，需要做些修改。这里是我的修改版本。

力为 2012-12-28 14:58 发表评论

解决XP花屏View

力为 — Mon, 05 Nov 2012 12:25:00 GMT

在xp下，MFC+OpenGL有时候会出现花屏的现象，在Win7下却运行良好。XP下的花屏“效果”如下图所示：

虽然关掉弹出的对话，能正常显示，但对用户来说却不友好。

原因：
在Win7下，当拖动顶层的对话框时候，不会调用View刷新视图。而在Xp下，却调用了View的EraseBackground消息，却没有调用WM_PAINT消息。
而一般OpenGL的程序，都会响应EraseBK消息，直接返回为True。

解决办法：
检查是否为XP，若是则在EraseBk响应函数里面重绘视图。当然能够避免XP在这种情况下调用EraseBk消息最好。

力为 2012-11-05 20:25 发表评论

我的原创技术随笔大全（2000~2009）

力为 — Fri, 08 Jan 2010 17:13:00 GMT

摘要: 二十一世纪的第一个十年过去了，回顾了一下这些年写的博客，发现自己也没闲着。但不免也有些遗憾，内容大都是关于知识、经验和技术，而关于思考和idea的却比较少。期待下一个十年吧！
第一篇日志是在2004年发布在CSDN的博客上（记得开始不叫博客），截至到现在累积了不少东西了。为了怀念这过去的十年（2000~2003是个空白期，那段时间国内好像也没博客，网络也不发达，信息也闭塞），特整理了一下，称作我的原创技术随笔大全（2000~2009）阅读全文

力为 2010-01-09 01:13 发表评论

O3D - 又一套基于Web的3D API

力为 — Thu, 23 Apr 2009 05:36:00 GMT

如今，在Web上呈现3D我们有多种选择：VRML, X3D, 3DMLW, Canvas 3D, Java 3D, Shockwave, Flash, Silverlight.……

而在GOOGLE的“掺和”下，现在我们还可以选择一套新的API —— O3D
O3D重要的一点是开源的。

O3D底层C++，上层JavaScript，再结合Google Chrome, Gadget, Gears, Skechup，一夜间，Web 3D成为Google的天下。
作为程序员的我们还等啥？赶紧学吧！

PS：转发O3D的几张图：

O3D架构图：

Demo：

力为 2009-04-23 13:36 发表评论
