    由于文件比较大了，zip一下也超过2MB了，这里就都单独上传吧，正常的话，所有文件放在一个目录下就可以RUN了～

Index  File  Size  7-zip  MD5 Updated
0
  wxDeMPQ.exe  4.83 MB (5,074,432 bytes)  951 KB (974,441 bytes)  1629046c2fcd2cac2128bd4479721d7c  2009-05-31
 1  BLP2PNGLibraryd.dll  486 KB (497,664 bytes)  113 KB (116,683 bytes)  ce73cb40afa86a7627f28484563f75dd  2009-05-31
 2  DSoundLibraryd.dll  188 KB (193,024 bytes)  57.9 KB (59,362 bytes)  5d4153885f1ace70b5770577216fe829  2009-05-31
 3  ModelLibraryd.dll  1.18 MB (1,239,040 bytes)  171 KB (175,456 bytes)  3cec81ee534b6ab777d739f5762e7969  2009-05-31
 4  DBQueryLibraryd.dll  475 KB (486,400 bytes)  108 KB (111,081 bytes)  cf24a9e080a2168da24adaee91f23b69  2009-05-31
 5  DBCFields.xml  33.1 KB (33,951 bytes)      2009-05-31
 6  WDBFields.xml  41.2 KB (42,193 bytes)      2009-05-31
 7  Release_Debug.md5        2009-05-31

    上面文件放在同一个目录下，并在此目录下建立一个cache的子目录，应该就可以了。如果运行不了，去MS站点下载vcredist_x86.exe，安装试试。
     有任何疑问、BUGs等，可以这里评论，谢谢支持。


codejie 2009-05-31 14:16 发表评论
]]>M2过程: Creature的DBC和WDB关系http://www.cppblog.com/codejie/archive/2009/05/27/85933.htmlcodejiecodejieWed, 27 May 2009 09:56:00 GMThttp://www.cppblog.com/codejie/archive/2009/05/27/85933.htmlhttp://www.cppblog.com/codejie/comments/85933.htmlhttp://www.cppblog.com/codejie/archive/2009/05/27/85933.html#Feedback0http://www.cppblog.com/codejie/comments/commentRss/85933.htmlhttp://www.cppblog.com/codejie/services/trackbacks/85933.html    扯远了，回来。CreatureModelData.dbc中，有用的是ModelID和Model数据，CreatureDisplayInfo.dbc中是DisplayID,ModelID和Texture，而CretureCache.wdb中有的是CreatureID,Name和DisplayID。这样就可以看出来通过WDB中的CreatureID，查询CreatureDisplayInfo.dbc，获得对应的ModelID和Texture，在通过CreatureDisplayInfo.dbc中的ModelID查询CretureModelData.dbc可以得到对应的Model，即M2；这样，组合M2和Texture就可以的所需要的模型数据了。
    从上述关系看，应该是WDB作为入口，获得对应的Texture和M2，再建模；而wxDeMPQ现在的模式是通过M2，查询Texture，这样明显不对，也不符合常理和现实，因为一个M2可能会被多个Creature使用到，简单点，比如熊吧，灰谷的黑熊和东泉的白熊就是一样的M2，知识两者的MTexture不同而已。这个问题导致wxDeMPQ现有的输出模式不对了。
    也许应该将WDB作为起点，这就要修改现有的wxDeMPQ了，工作量就大了，最主要的是－－我的WDB很小，唉。。。

    下面是“卢安荒野姐妹 ”的模型，实际和石爪山脉的那个树妖是一个模型，不信，换一个Texture就不一样了。


    .x在这里，包含了多个Texture。



codejie 2009-05-27 17:56 发表评论
]]>M2过程: 完善ModelLibrary，导出太阳井的一把匕首http://www.cppblog.com/codejie/archive/2009/05/22/85452.htmlcodejiecodejieFri, 22 May 2009 10:51:00 GMThttp://www.cppblog.com/codejie/archive/2009/05/22/85452.htmlhttp://www.cppblog.com/codejie/comments/85452.htmlhttp://www.cppblog.com/codejie/archive/2009/05/22/85452.html#Feedback3http://www.cppblog.com/codejie/comments/commentRss/85452.htmlhttp://www.cppblog.com/codejie/services/trackbacks/85452.html    当前只实现了Item相关BLP的定位，Character和Creature慢慢来吧。还需要作的是精简查询的MPQ文件，不是所有的MPQ都含有BLP文件，现在是全查一遍，比较耗时，当然最耗时的还是DBC中数据的定位。另一个问题是，不是所有Item的BLP能够找到，有些就是不在个Item相关的DBC中，WMV有些模型也是没有纹理，估计也是定位不到，很奇怪啊～

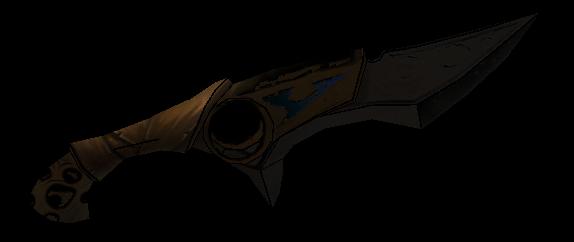

    下面是测试用的一个模型，一把太阳井的匕首。这个算是真的自动导出的第一个模型了。



codejie 2009-05-22 18:51 发表评论

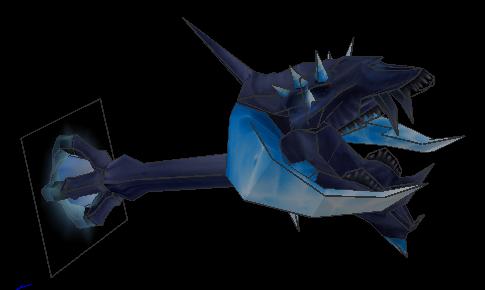

]]>M2过程: 黑暗之门http://www.cppblog.com/codejie/archive/2009/05/20/83518.htmlcodejiecodejieWed, 20 May 2009 14:11:00 GMThttp://www.cppblog.com/codejie/archive/2009/05/20/83518.htmlhttp://www.cppblog.com/codejie/comments/83518.htmlhttp://www.cppblog.com/codejie/archive/2009/05/20/83518.html#Feedback0http://www.cppblog.com/codejie/comments/commentRss/83518.htmlhttp://www.cppblog.com/codejie/services/trackbacks/83518.html.x来,以示怀念当年跨越它时的激动心情~




codejie 2009-05-20 22:11 发表评论
]]>wxDeMPQ更新 - WDB的快速查询实现，并上传DBQueryLibraryhttp://www.cppblog.com/codejie/archive/2009/05/20/83428.htmlcodejiecodejieTue, 19 May 2009 16:16:00 GMThttp://www.cppblog.com/codejie/archive/2009/05/20/83428.htmlhttp://www.cppblog.com/codejie/comments/83428.htmlhttp://www.cppblog.com/codejie/archive/2009/05/20/83428.html#Feedback0http://www.cppblog.com/codejie/comments/commentRss/83428.htmlhttp://www.cppblog.com/codejie/services/trackbacks/83428.htmlwxDeMPQ-DBQuery-wdb.JPG
    源码在这里，测试程序，包含两个字段描述xml，在这里。（记得杀毒，或者直接编译源码）


<－－－－郁闷的分割线－－－－>

    前两天WOW升级，我也随便升了，（反正在zhCN，咱们玩家就是任人宰割的上帝，也就不去管那份‘协议’了。当然了，要是BLZ把我那2000G给弄掉了，我，我，我也么办法～）扯远了。。。升了之后才想起，升级应该会刷新本地的WDB文件的，即cache目录下文件，赶紧去看，果然。。。。唉，这样我的Item，NPC等等本地数据就全么了。。。。郁闷。。。所以啊，这里问下，有哪位好心人，能提供给我一份比较大的cache下的wdb文件来呢？（注：itemtextcache.wdb，不要，里面是个人邮件信息。）


codejie 2009-05-20 00:16 发表评论
]]>wxDeMPQ更新 - DBC的快速查询实现，并上传DBQueryLibraryhttp://www.cppblog.com/codejie/archive/2009/05/18/83328.htmlcodejiecodejieMon, 18 May 2009 15:57:00 GMThttp://www.cppblog.com/codejie/archive/2009/05/18/83328.htmlhttp://www.cppblog.com/codejie/comments/83328.htmlhttp://www.cppblog.com/codejie/archive/2009/05/18/83328.html#Feedback0http://www.cppblog.com/codejie/comments/commentRss/83328.htmlhttp://www.cppblog.com/codejie/services/trackbacks/83328.html    目前网络上多数的直接使用item.csv，来获得名称与ID和DisplayID对应关系，来最终Show模型，想来应该是一个人的WDB内容是不全的，需要补充，还有估计这样就省去了对WDB的查询了。
    对于wxDeMPQ来说，我是想自动获得这个对应关系，（当然，我的WDB内容空空。。。）这样就需要一个实现查询DBC和WDB的功能，于是就有了DBQueryLibrary。

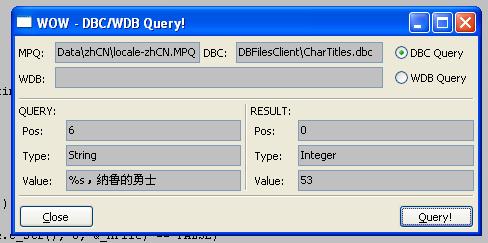

    当前刚实现了对DBC的查询，基于wxDeMPQ的需求，即根据一个字段的内容，查询另一个字段的内容要求，DBQueryLibrary仅仅是简单的两个字段对于关系查询，而且是唯一查询，就是说，如果匹配上了，就获得结果，并退出。要是需要枚举操作，或者其他方式的查询，如一对多、Key查全表等，改改应该不难。这里是源码，有兴趣的改去吧。。。其中实现了DBC的加载和读取方式，需要DBCFields.xml文件来指定DBC字段意义。编译的话，需要tinyxml和stormlib。


codejie 2009-05-18 23:57 发表评论
]]>M2过程: 橙弓http://www.cppblog.com/codejie/archive/2009/05/14/82950.htmlcodejiecodejieThu, 14 May 2009 06:33:00 GMThttp://www.cppblog.com/codejie/archive/2009/05/14/82950.htmlhttp://www.cppblog.com/codejie/comments/82950.htmlhttp://www.cppblog.com/codejie/archive/2009/05/14/82950.html#Feedback0http://www.cppblog.com/codejie/comments/commentRss/82950.htmlhttp://www.cppblog.com/codejie/services/trackbacks/82950.html

    这里是.x文件－Bow_1H_Sunwell_D_02.m2.x。当前我在编写从DBC和WDB中查询数据的代码，有些体力活啊～


codejie 2009-05-14 14:33 发表评论
]]>M2过程:上传一个武器装备.x来http://www.cppblog.com/codejie/archive/2009/05/13/82828.htmlcodejiecodejieWed, 13 May 2009 08:02:00 GMThttp://www.cppblog.com/codejie/archive/2009/05/13/82828.htmlhttp://www.cppblog.com/codejie/comments/82828.htmlhttp://www.cppblog.com/codejie/archive/2009/05/13/82828.html#Feedback0http://www.cppblog.com/codejie/comments/commentRss/82828.htmlhttp://www.cppblog.com/codejie/services/trackbacks/82828.html    Sword_1H_Warlock_D_01.m2.x就是一个例子，其主要的图片在ItemDisplayInfo.dbc的45360位置上。


    这把剑好像是ZAM出的，是吧？反正我么有。。。。


codejie 2009-05-13 16:02 发表评论
]]>M2过程：可以导出任意角色、装备等静态.x文件了http://www.cppblog.com/codejie/archive/2009/05/12/82741.htmlcodejiecodejieTue, 12 May 2009 14:56:00 GMThttp://www.cppblog.com/codejie/archive/2009/05/12/82741.htmlhttp://www.cppblog.com/codejie/comments/82741.htmlhttp://www.cppblog.com/codejie/archive/2009/05/12/82741.html#Feedback0http://www.cppblog.com/codejie/comments/commentRss/82741.htmlhttp://www.cppblog.com/codejie/services/trackbacks/82741.html    SkeletonMale.m2.x

    TaurenMale.m2.x

    TrollMale.M2.x

    就这三个例子，说三个比较好玩的事情：
    1：第一张图是叫做男性骷髅，这里问下，各位又没有见过女性骷髅？我敢说一定么有（女亡灵不算女性骷髅哦，那是亡灵～遗忘这个吧），哇哈哈～为什么我敢这么说呢？因为WOW中的女性骷髅的模型是一个立方体盒子，没有其他数据了～

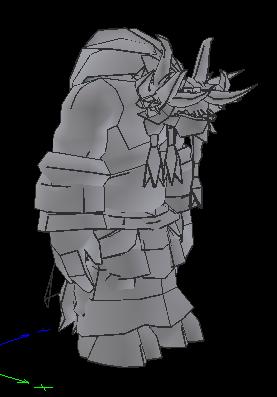

    2：第二张图是一个牛头人，各位又没有注意到他有太多的角了？这就是问题。大家记得在创建角色时，可以选择一些个性信息，如牛头人的角，实际在WOW模型中，一个模型包含了全部的数据，只是显示的多少了，当然有些基本的，大家都一样的，比如，胸部的尺寸（。。么别的意思啊，就是说尺寸），手指头个数，脚的长度等等，都是固定的；
    3：第三张图是一个巨魔，各位看起来应该比较清晰，至少比前面的牛头人清晰，因为这个是被“定制”的，我去掉了一些“个性”信息，如巨魔的牙，这里只留了一对。在对这个模型“定制”时，发现实际穿在身上的装备信息已经在模型本身里面了，只是显示的问题了，如下图，就是统一模型，却穿着长袍和短披风了～

    所以啊，对于装备，大家要淡定啊。。。（环保装人士都这样说，嘿嘿～）

    这里大约看了一下，模型中的不同Mesh负责显示不同的地方，根据Mesh的ID不同，我简单记录了一下对应关系，如下：

    MeshID     |       位置/装备
        0                      主体 ，包括头的下部，躯干，上臂，手，脚
        1～12              头发样式
        30x                   獠牙样式
        40x                   前臂样式
        50x                   小腿样式
        70x                   耳朵样式，巨魔好像就一种耳朵样子，ID是702
        80x                   护腕样式
        90x                   大腿装饰样式
       10xx                  腰部样式
       11xx                  腰部装饰
       12xx                  前摆装饰
       13xx                  大腿或长袍装饰
       15xx                  披风装饰，如，长，短，中，披风
       17xx                  眼罩，如眼镜或者那个伊利丹的xx眼罩
       18xx                  腰带装饰

    这些是根据巨魔模型分析的，从数据看，不同的模型应该有不同的段，也许都差不多，只是数量的不同了。不知道哪个文件负责定义这些ID对应关系，还有显示参数等等。这个分析，也从侧面说明了，为什么WMV中的模型的Mesh很少，而我取出来的超多，应是人家找到的显示参数了。

<-----用于说明的分割线------>
    1. 三个例子都是男性，因为我没有RY号，比较熟悉男性角色，便于验证数据是否正确；没有性别歧视之意～
    2.三个例子都是部落的，因为我没有LM号，比较熟悉BL角色，便于验证数据是否正确；没有阵营歧视之意～



codejie 2009-05-12 22:56 发表评论
]]>wxDeMPQ更新 - 支持DBC,WDB显示，并再次上传wxDeMPQ debug版http://www.cppblog.com/codejie/archive/2009/05/07/82171.htmlcodejiecodejieThu, 07 May 2009 10:14:00 GMThttp://www.cppblog.com/codejie/archive/2009/05/07/82171.htmlhttp://www.cppblog.com/codejie/comments/82171.htmlhttp://www.cppblog.com/codejie/archive/2009/05/07/82171.html#Feedback2http://www.cppblog.com/codejie/comments/commentRss/82171.htmlhttp://www.cppblog.com/codejie/services/trackbacks/82171.html    这里下载wxDeMPQ，下面是md5文件文件，请一定注意对比！

# MD5 checksums generated by MD5summer (http://www.md5summer.org)
# Generated 5/7/2009 18:11:48

802165841fd5bfadd8edee2e402adb33 *wxDeMPQ_debug_setup.exe



codejie 2009-05-07 18:14 发表评论
]]>WDBFields.xml更新 － 完成并上传http://www.cppblog.com/codejie/archive/2009/05/07/82169.htmlcodejiecodejieThu, 07 May 2009 10:05:00 GMThttp://www.cppblog.com/codejie/archive/2009/05/07/82169.htmlhttp://www.cppblog.com/codejie/comments/82169.htmlhttp://www.cppblog.com/codejie/archive/2009/05/07/82169.html#Feedback0http://www.cppblog.com/codejie/comments/commentRss/82169.htmlhttp://www.cppblog.com/codejie/services/trackbacks/82169.html
  <File name="pagetextcache.wdb" version="1.0">
    <Note>http://www.sourcepeek.com/wiki/PageTextCache.wdb</Note>
    <Fields>
      <Field position="0" type="integer" size="4">ID</Field>
      <Field position="1" type="integer" size="4">EntrySize</Field>
      <Field position="2" type="cstring" size="0">PageText</Field>
      <Field position="3" type="integer" size="4">NextPageID</Field>
    </Fields>
  </File>

  <File name="gameobjectcache.wdb" version="1.0">
    <Note>http://www.sourcepeek.com/wiki/GameObjectCache.wdb</Note>
    <Fields>
      <Field position="0" type="integer" size="4">ID</Field>
      <Field position="1" type="integer" size="4">EntrySize</Field>
      <Field position="2" type="integer" size="4">Type</Field>
      <Field position="3" type="integer" size="4">DisplayID</Field>
      <Field position="4" type="cstring" size="0">Name</Field>
      <Field position="5" type="cstring" size="0">Name</Field>
      <Field position="6" type="cstring" size="0">Name</Field>
      <Field position="7" type="cstring" size="0">Name</Field>
      <Field position="8" type="cstring" size="0"></Field>
      <Field position="9" type="cstring" size="0">Description</Field>
      <Field position="10" type="cstring" size="0"></Field>
      <Field position="11" type="integer" size="4"></Field>
      <Field position="12" type="integer" size="4">Page/Lock</Field>
      <Field position="13" type="integer" size="4">Sound5</Field>
      <Field position="14" type="integer" size="4">Sound6</Field>
      <Field position="15" type="integer" size="4">Sound7</Field>
      <Field position="16" type="integer" size="4">Sound8</Field>
      <Field position="17" type="integer" size="4"></Field>
      <Field position="18" type="integer" size="4"></Field>
      <Field position="19" type="integer" size="4"></Field>
      <Field position="20" type="integer" size="4"></Field>
      <Field position="21" type="integer" size="4"></Field>
      <Field position="22" type="integer" size="4"></Field>
      <Field position="23" type="integer" size="4"></Field>
      <Field position="24" type="integer" size="4"></Field>
      <Field position="25" type="integer" size="4"></Field>
      <Field position="26" type="integer" size="4"></Field>
      <Field position="27" type="integer" size="4"></Field>
      <Field position="28" type="integer" size="4"></Field>
      <Field position="29" type="integer" size="4"></Field>
      <Field position="30" type="integer" size="4"></Field>
      <Field position="31" type="integer" size="4"></Field>
      <Field position="32" type="integer" size="4"></Field>
      <Field position="33" type="integer" size="4"></Field>
      <Field position="34" type="integer" size="4"></Field>
      <Field position="35" type="float" size="4"></Field>
    </Fields>
  </File>

    先将全版本的WDBFields.xml上传上来。
    这里是我本机的pagetextcache内容，打开看了一下，发现很多内容都不记得自己看过了～看看这个：
以我们伟大主人之名……伊利丹大人万岁！\n\n莫格霍尔：\n\n我现在将这个废物派遣给你，让他在你那里继续为伊利丹大人效力。他没有成为死亡骑士的才能，不过，或许具备学习你那些能力的潜质。殴打他，羞辱他，去得到他的服从吧。让他成为一名真正的伊利达雷战士。\n\n假如他失败了的话……那么一切都归咎于他自身的懦弱与愚蠢……那时候直接抛弃他好了。把他扔进深渊！\n\n死亡骑士领主，塔隆·血魔

    这样，DBC和WDB基本算完成或者说成型了，该回头去作和模型相关的了，唉，躲不掉啊～






codejie 2009-05-07 18:05 发表评论
]]>WDBFields.xml更新 － 增加Quest字段说明http://www.cppblog.com/codejie/archive/2009/05/06/82108.htmlcodejiecodejieWed, 06 May 2009 15:38:00 GMThttp://www.cppblog.com/codejie/archive/2009/05/06/82108.htmlhttp://www.cppblog.com/codejie/comments/82108.htmlhttp://www.cppblog.com/codejie/archive/2009/05/06/82108.html#Feedback0http://www.cppblog.com/codejie/comments/commentRss/82108.htmlhttp://www.cppblog.com/codejie/services/trackbacks/82108.html  <File name="questcac...  阅读全文

codejie 2009-05-06 23:38 发表评论
]]>WDBFields.xml更新 － NPC和Creature字段描述http://www.cppblog.com/codejie/archive/2009/05/06/82077.htmlcodejiecodejieWed, 06 May 2009 10:16:00 GMThttp://www.cppblog.com/codejie/archive/2009/05/06/82077.htmlhttp://www.cppblog.com/codejie/comments/82077.htmlhttp://www.cppblog.com/codejie/archive/2009/05/06/82077.html#Feedback0http://www.cppblog.com/codejie/comments/commentRss/82077.htmlhttp://www.cppblog.com/codejie/services/trackbacks/82077.html阅读全文

codejie 2009-05-06 18:16 发表评论
]]>WDBFields.xml - 新增WDB字段说明，并上传Item表http://www.cppblog.com/codejie/archive/2009/04/30/81586.htmlcodejiecodejieThu, 30 Apr 2009 10:51:00 GMThttp://www.cppblog.com/codejie/archive/2009/04/30/81586.htmlhttp://www.cppblog.com/codejie/comments/81586.htmlhttp://www.cppblog.com/codejie/archive/2009/04/30/81586.html#Feedback0http://www.cppblog.com/codejie/comments/commentRss/81586.htmlhttp://www.cppblog.com/codejie/services/trackbacks/81586.html  <File name="i...  阅读全文

codejie 2009-04-30 18:51 发表评论
]]>DBCFields.xml更新 － 增加Byte类型；另，获知ItemID来源～http://www.cppblog.com/codejie/archive/2009/04/28/81376.htmlcodejiecodejieTue, 28 Apr 2009 14:52:00 GMThttp://www.cppblog.com/codejie/archive/2009/04/28/81376.htmlhttp://www.cppblog.com/codejie/comments/81376.htmlhttp://www.cppblog.com/codejie/archive/2009/04/28/81376.html#Feedback0http://www.cppblog.com/codejie/comments/commentRss/81376.htmlhttp://www.cppblog.com/codejie/services/trackbacks/81376.html
int CByteField::Data2String(std::string& str, CFileBuffer &fb, int offset, int strpos) const
{
    unsigned char data = 0;
//    fb.Seek(offset);
    fb.Read(data);

    Toolkit::StringOf<unsigned int>(data, str);

    return fb.Good() ? 0 : -1;
}
    下面是一个实际的DBC字段描述例子：

  <File name="CharBaseInfo.dbc" version="1.0">
    <Note>http://www.madx.dk/wowdev/wiki/index.php?title=CharBaseInfo.dbc</Note>
    <Fields>
      <Field position="0" type="byte" size="1">RaceID</Field>
      <Field position="1" type="byte" size="1">ClassID</Field>
    </Fields>
  </File>


    这样Item，Character，Creature的基本数据应该算全了，差关键的ID问题了。怎么说呢，所有的DBC中没有提到ItemID的对应问题，就是说，无法知道某个ID确切地和哪个Item关联，找了很久，无果。四处晃荡，又回到http://www.wowmodelviewer.org/上，无疑发现"chuanhsing"上传的ItemID表，赶忙发message询问来源，才知道都在WDB中。唉，一直以为WDB文件不重要，没有去分析～
    将chuanhsing的回复贴上，以示敬意。
Hi,

The full mapping of NPC or item's ID are all stored in itemcache.wdb and creaturecache.wdb. Item.dbc is part of ItemCache.wdb but without item names.

http://www.sourcepeek.com/wiki/ItemCache.wdb
http://www.sourcepeek.com/wiki/CreatureCache.wdb
http://www.sourcepeek.com/wiki/Item.dbc

Chuanhsing



codejie 2009-04-28 22:52 发表评论
]]>DBCFields.xml更新 － Name相关DBChttp://www.cppblog.com/codejie/archive/2009/04/28/81294.htmlcodejiecodejieTue, 28 Apr 2009 02:41:00 GMThttp://www.cppblog.com/codejie/archive/2009/04/28/81294.htmlhttp://www.cppblog.com/codejie/comments/81294.htmlhttp://www.cppblog.com/codejie/archive/2009/04/28/81294.html#Feedback0http://www.cppblog.com/codejie/comments/commentRss/81294.htmlhttp://www.cppblog.com/codejie/services/trackbacks/81294.html
<!-- Name -->
  <File name="NamesReserved.dbc" version="1.0">
    <Note>http://www.madx.dk/wowdev/wiki/index.php?title=NamesReserved.dbc</Note>
    <Fields>
      <Field position="0" type="integer">ID</Field>
      <Field position="1" type="string">Pattern</Field>
      <Field position="2" type="Integer">Language</Field>
    </Fields>
  </File>

  <File name="NameGen.dbc" version="1.0">
    <Note>http://www.madx.dk/wowdev/wiki/index.php?title=NameGen.dbc</Note>
    <Fields>
      <Field position="0" type="integer">ID</Field>
      <Field position="1" type="string">Pattern</Field>
      <Field position="2" type="Integer">RaceID</Field>
      <Field position="3" type="Integer">Gender</Field>
    </Fields>
  </File>

  <File name="NamesProfanity.dbc" version="1.0">
    <Note>http://www.madx.dk/wowdev/wiki/index.php?title=NamesProfanity.dbc</Note>
    <Fields>
      <Field position="0" type="integer">ID</Field>
      <Field position="1" type="string">Pattern</Field>
      <Field position="2" type="Integer">Language</Field>
    </Fields>
  </File>

    打开NamesProfanity.dbc一看，发现就是一政治、河蟹、18禁的综合文档。。。。吓了一跳，赶紧。。。认真看了一下～嘿嘿～


codejie 2009-04-28 10:41 发表评论
]]>DBCFields.xml更新 － Achievement相关DBChttp://www.cppblog.com/codejie/archive/2009/04/27/81269.htmlcodejiecodejieMon, 27 Apr 2009 14:25:00 GMThttp://www.cppblog.com/codejie/archive/2009/04/27/81269.htmlhttp://www.cppblog.com/codejie/comments/81269.htmlhttp://www.cppblog.com/codejie/archive/2009/04/27/81269.html#Feedback0http://www.cppblog.com/codejie/comments/commentRss/81269.htmlhttp://www.cppblog.com/codejie/services/trackbacks/81269.html
<!-- Achievement -->
  <File name="Achievement.dbc" version="1.0">
    <Note>http://www.madx.dk/wowdev/wiki/index.php?title=Achievement.dbc</Note>
    <Fields>
      <Field position="0" type="integer">ID</Field>
      <Field position="1" type="integer">Faction</Field>
      <Field position="2" type="integer">MapID</Field>
      <Field position="3" type="integer">Previous</Field>
      <Field position="8" type="string">Name</Field>
      <Field position="25" type="string">Description</Field>
      <Field position="38" type="integer">CategoryID</Field>
      <Field position="39" type="integer">Points</Field>
      <Field position="42" type="integer">SpellID</Field>
      <Field position="47" type="string">Reward</Field>
      <Field position="60" type="integer">Demands</Field>
    </Fields>
  </File>

  <File name="Achievement_Category.dbc" version="1.0">
    <Note>http://www.madx.dk/wowdev/wiki/index.php?title=Achievement_Category.dbc</Note>
    <Fields>
      <Field position="0" type="integer">ID</Field>
      <Field position="1" type="integer">ParentID</Field>
      <Field position="6" type="string">Name</Field>
      <Field position="20" type="integer">GroupID</Field>
    </Fields>
  </File>

  <File name="Achievement_Criteria.dbc" version="1.0">
    <Note>http://www.madx.dk/wowdev/wiki/index.php?title=Achievement_Criteria.dbc</Note>
    <Fields>
      <Field position="0" type="integer">ID</Field>
      <Field position="1" type="integer">AchieveID</Field>
      <Field position="3" type="integer">Group</Field>
      <Field position="4" type="integer">Quantity</Field>
      <Field position="5" type="integer">Category</Field>
      <Field position="6" type="integer">MapID</Field>
      <Field position="7" type="integer">Category2</Field>
      <Field position="8" type="integer">MapID2</Field>
      <Field position="13" type="string">Description</Field>
      <Field position="29" type="integer">Value</Field>
    </Fields>
  </File>



codejie 2009-04-27 22:25 发表评论
]]>DBCFields.xml更新 － Pet好可怜，能吃的只有八种了～http://www.cppblog.com/codejie/archive/2009/04/27/81244.htmlcodejiecodejieMon, 27 Apr 2009 09:46:00 GMThttp://www.cppblog.com/codejie/archive/2009/04/27/81244.htmlhttp://www.cppblog.com/codejie/comments/81244.htmlhttp://www.cppblog.com/codejie/archive/2009/04/27/81244.html#Feedback0http://www.cppblog.com/codejie/comments/commentRss/81244.htmlhttp://www.cppblog.com/codejie/services/trackbacks/81244.html
  <File name="CreatureFamily.dbc" version="1.0">
    <Note>http://www.madx.dk/wowdev/wiki/index.php?title=CreatureFamily.dbc</Note>
    <Fields>
      <Field position="0" type="integer">ID</Field>
      <Field position="1" type="float">Unkn</Field>
      <Field position="2" type="integer">Pet</Field>
      <Field position="3" type="float">Unkn</Field>
      <Field position="4" type="integer">Unkn</Field>
      <Field position="5" type="integer">SkillLine</Field>
      <Field position="6" type="integer">Unkn</Field>
      <Field position="7" type="bit">PetFood</Field>
      <Field position="14" type="string">Name</Field>
      <Field position="27" type="string">Path</Field>
    </Fields>
  </File>

    新增了一种字段类型bit，用于现在Mask类型。分析此dbc内容，结合ItemPetFood.dbc，可以发现Pet能吃的东东就八类，可怜啊，看看还是熊和猪最好养，啥都吃，嘿嘿～～当然SS的Pet依然是啥都不吃，省啊～

    下面是新增类型bit转换为string的代码，用于将integer显示为0/1的形式：
 1 int CBitField::Data2String(std::string &str, CFileBuffer &fb, int offset, int strpos) const
 2 {
 3     int data = 0;
 4     fb.Seek(offset);
 5     fb.Read(data);
 6
 7     str = "";
 8     int i = 0;
 9     while(data > 0)
10     {
11         str += ((data % 2 == 1) ? '1' : '0');
12         data /= 2;
13     }
14     while(str.size() < 8)
15     {
16         str += '0';
17     }
18
19     std::reverse(str.begin(), str.end());
20     str += 'B';
21     return fb.Good() ? 0 : -1;
22 }




codejie 2009-04-27 17:46 发表评论
]]>DBCFields.xml更新 － Item相关表http://www.cppblog.com/codejie/archive/2009/04/27/81197.htmlcodejiecodejieMon, 27 Apr 2009 05:34:00 GMThttp://www.cppblog.com/codejie/archive/2009/04/27/81197.htmlhttp://www.cppblog.com/codejie/comments/81197.htmlhttp://www.cppblog.com/codejie/archive/2009/04/27/81197.html#Feedback0http://www.cppblog.com/codejie/comments/commentRss/81197.htmlhttp://www.cppblog.com/codejie/services/trackbacks/81197.html

    重新上传DBCFileds.xml，包含如下DBC字段描述：


codejie 2009-04-27 13:34 发表评论
]]>DBCFields.xml更新 － 增加和Item相关的DBC说明http://www.cppblog.com/codejie/archive/2009/04/24/80971.htmlcodejiecodejieFri, 24 Apr 2009 09:59:00 GMThttp://www.cppblog.com/codejie/archive/2009/04/24/80971.htmlhttp://www.cppblog.com/codejie/comments/80971.htmlhttp://www.cppblog.com/codejie/archive/2009/04/24/80971.html#Feedback0http://www.cppblog.com/codejie/comments/commentRss/80971.htmlhttp://www.cppblog.com/codejie/services/trackbacks/80971.htmlwiki相比变化较大。更新如下：
  <File name="ItemPetFood.dbc" version="1.0">
    <Note>http://www.madx.dk/wowdev/wiki/index.php?title=ItemPetFood.dbc</Note>
    <Fields>
      <Field position="0" type="integer">ID</Field>
      <Field position="5" type="string">zhCN</Field>
    </Fields>
  </File>

  <File name="ItemBagFamily.dbc" version="1.0">
    <Note>http://www.madx.dk/wowdev/wiki/index.php?title=ItemBagFamily.dbc</Note>
    <Fields>
      <Field position="0" type="integer">ID</Field>
      <Field position="5" type="string">zhCN</Field>
    </Fields>
  </File>

  <File name="ItemSet.dbc" version="1.0">
    <Note>http://www.madx.dk/wowdev/wiki/index.php?title=ItemSet.dbc</Note>
    <Fields>
      <Field position="0" type="integer">ID</Field>
      <Field position="5" type="string">zhCN</Field>
    </Fields>
  </File>

  <File name="Item.dbc" version="1.0">
    <Note>http://www.madx.dk/wowdev/wiki/index.php?title=Item.dbc</Note>
    <Fields>
      <Field position="0" type="integer">ItemID</Field>
      <Field position="1" type="integer">ItemClass</Field>
      <Field position="5" type="integer">DisplayInfo</Field>
      <Field position="6" type="integer">SlotID</Field>
    </Fields>
  </File>

  <File name="ItemClass.dbc" version="1.0">
    <Note>http://www.sourcepeek.com/wiki/ItemClass.dbc</Note>
    <Fields>
      <Field position="0" type="integer">ClassID</Field>
      <Field position="1" type="integer">SubID?</Field>
      <Field position="2" type="integer">Boolean?</Field>
      <Field position="7" type="string">Name</Field>
    </Fields>
  </File>



codejie 2009-04-24 17:59 发表评论
]]>wxDeMPQ更新 - 增加BLP、DBC导出，并上传wxDeMPQ debug版http://www.cppblog.com/codejie/archive/2009/04/23/80897.htmlcodejiecodejieThu, 23 Apr 2009 14:58:00 GMThttp://www.cppblog.com/codejie/archive/2009/04/23/80897.htmlhttp://www.cppblog.com/codejie/comments/80897.htmlhttp://www.cppblog.com/codejie/archive/2009/04/23/80897.html#Feedback0http://www.cppblog.com/codejie/comments/commentRss/80897.htmlhttp://www.cppblog.com/codejie/services/trackbacks/80897.html          1.BLP转换到PNG并导出；
          2.DBC数据导出到TXT；
          3.查看DBC字段配置信息，如下图：

    wxDeMPQ重新打包，并上传，供下载。有兴趣的可以看看，这个版本对DBC的查看有帮助。
    这里是MD5文件内容，请一定注意：
# MD5 checksums generated by MD5summer (http://www.md5summer.org)
# Generated 4/23/2009 22:48:33

4657924d5c94c6ce48f34f896b4f9afe *wxDeMPQ_debug_setup.exe



codejie 2009-04-23 22:58 发表评论
]]>DBCFields.xml更新 － 诺森德再会...http://www.cppblog.com/codejie/archive/2009/04/23/80849.htmlcodejiecodejieThu, 23 Apr 2009 06:58:00 GMThttp://www.cppblog.com/codejie/archive/2009/04/23/80849.htmlhttp://www.cppblog.com/codejie/comments/80849.htmlhttp://www.cppblog.com/codejie/archive/2009/04/23/80849.html#Feedback0http://www.cppblog.com/codejie/comments/commentRss/80849.htmlhttp://www.cppblog.com/codejie/services/trackbacks/80849.html
  <File name="HolidayNames.dbc" version="1.0">
    <Note>http://www.madx.dk/wowdev/wiki/index.php?title=HolidayNames.dbc</Note>
    <Fields>
      <Field position="0" type="integer">ID</Field>
      <Field position="5" type="string">zhCN</Field>
    </Fields>
  </File>

  <File name="HolidayDescriptions.dbc" version="1.0">
    <Note>http://www.madx.dk/wowdev/wiki/index.php?title=HolidayDescriptions.dbc</Note>
    <Fields>
      <Field position="0" type="integer">ID</Field>
      <Field position="5" type="string">zhCN</Field>
    </Fields>
  </File>

    这里是内容：
ID,B,C,D,E,zhCN,G,H,I,J,K,L,M,N,O,P,Q,R;
1,0,0,0,0,暗月马戏团,0,0,0,0,0,0,0,0,0,0,0,16712190;
5,0,0,0,0,烟花庆典,0,0,0,0,0,0,0,0,0,0,0,16712190;
6,0,0,0,0,荆棘谷钓鱼大赛,0,0,0,0,0,0,0,0,0,0,0,16712190;
7,0,0,0,0,美酒节,0,0,0,0,0,0,0,0,0,0,0,16712190;
9,0,0,0,0,情人节,0,0,0,0,0,0,0,0,0,0,0,16712190;
11,0,0,0,0,仲夏火焰节,0,0,0,0,0,0,0,0,0,0,0,16712190;
12,0,0,0,0,焰火表演,0,0,0,0,0,0,0,0,0,0,0,16712190;
13,0,0,0,0,儿童周,0,0,0,0,0,0,0,0,0,0,0,16712190;
14,0,0,0,0,冬幕节,0,0,0,0,0,0,0,0,0,0,0,16712190;
15,0,0,0,0,复活节,0,0,0,0,0,0,0,0,0,0,0,16712190;
16,0,0,0,0,万圣节,0,0,0,0,0,0,0,0,0,0,0,16712190;
17,0,0,0,0,收获节,0,0,0,0,0,0,0,0,0,0,0,16712190;
18,0,0,0,0,春节,0,0,0,0,0,0,0,0,0,0,0,16712190;
19,0,0,0,0,美酒节,0,0,0,0,0,0,0,0,0,0,0,16712190;
21,0,0,0,0,海盗日,0,0,0,0,0,0,0,0,0,0,0,16712190;
22,0,0,0,0,战斗的召唤：奥特兰克山谷,0,0,0,0,0,0,0,0,0,0,0,16712190;
23,0,0,0,0,战斗的召唤：阿拉希盆地,0,0,0,0,0,0,0,0,0,0,0,16712190;
24,0,0,0,0,战斗的召唤：风暴之眼,0,0,0,0,0,0,0,0,0,0,0,16712190;
25,0,0,0,0,战斗的召唤：战歌峡谷,0,0,0,0,0,0,0,0,0,0,0,16712190;
41,0,0,0,0,战斗的召唤：远古海滩,0,0,0,0,0,0,0,0,0,0,0,16712190;
61,0,0,0,0,巫妖王之怒上线,0,0,0,0,0,0,0,0,0,0,0,16712190;

ID,B,C,D,E,zhCN,G,H,I,J,K,L,M,N,O,P,Q,R;
1,0,0,0,0,这一次，暗月马戏团来到了风景如画的艾尔文森林。
去拜访希拉斯·暗月和他的马戏团，玩一玩考验头脑和胆量的游戏，看一看来自艾泽拉斯各地的奇特珍品……还有更多的乐趣在等着你！,0,0,0,0,0,0,0,0,0,0,0,16712190;
2,0,0,0,0,艾泽拉斯的大庆典！每个种族的主城中都会燃放美丽的烟花，每小时一次，整夜不停！,0,0,0,0,0,0,0,0,0,0,0,16712190;
4,0,0,0,0,在荆棘谷沿岸举行的钓鱼大赛。钓到尽可能多的可口鱼！
你会不会成为第一个钓到40条鱼、赢得大奖的钓鱼大师呢？,0,0,0,0,0,0,0,0,0,0,0,16712190;
8,0,0,0,0,美酒节最初是矮人的节日，但现在已经成为了艾泽拉斯所有种族都喜欢的节日！
前往铁炉堡外面的联盟营地，或是奥格瑞玛外面的部落营地参加狂欢吧！,0,0,0,0,0,0,0,0,0,0,0,16712190;
9,0,0,0,0,艾泽拉斯的各大主城中，弥漫着浪漫温馨的气息。卫兵与市民们正在忙碌地送出和收到各种代表倾慕之情的礼物。,0,0,0,0,0,0,0,0,0,0,0,16712190;
10,0,0,0,0,一个欢笑与庆祝的时刻，以纪念一年中最热的季节。,0,0,0,0,0,0,0,0,0,0,0,16712190;
11,0,0,0,0,在日落之后，伴随着每小时一次的焰火舞会，仲夏火焰节将缓缓落下帷幕。
想要观看表演的话，可以前去各大主城或者藏宝海湾。,0,0,0,0,0,0,0,0,0,0,0,16712190;
12,0,0,0,0,让孤儿看看英雄的生活是怎样的！拜访暴风城的孤儿监护员奈丁加尔，或奥格瑞玛的孤儿监护员巴特维尔，让孩子们梦想成真吧！,0,0,0,0,0,0,0,0,0,0,0,16712190;
13,0,0,0,0,冬天爷爷正在带着烟林牧场的礼物访问铁炉堡和奥格瑞玛。整个艾泽拉斯到处充满着节日的喜庆气氛！,0,0,0,0,0,0,0,0,0,0,0,16712190;
14,0,0,0,0,复活节到了。许多彩蛋巧妙地隐藏在每个种族的新手区域——年轻的英雄们初次检验自己力量的地方，你能找到多少呢？,0,0,0,0,0,0,0,0,0,0,0,16712190;
15,0,0,0,0,万圣节是被遗忘者庆祝自己摆脱天灾军团控制的节日。
艾泽拉斯的旅店老板们会向所有上门问候的人送出糖果或恶作剧，到处都是欢乐的笑声。,0,0,0,0,0,0,0,0,0,0,0,16712190;
16,0,0,0,0,收获节的意义，在于纪念那些为帮助朋友和伙伴而牺牲的英雄们。奥格瑞玛和铁炉堡外都在举行盛宴，向那些英雄表示敬意。,0,0,0,0,0,0,0,0,0,0,0,16712190;
17,0,0,0,0,月光林地的德鲁伊每年都会举行一次庆典，以庆祝他们对一股远古的邪恶力量所取得的胜利。在春节期间，艾泽拉斯的人民可以祭拜睿智的祖先，共享美味的盛宴，还有……绚丽的烟花！,0,0,0,0,0,0,0,0,0,0,0,16712190;
18,0,0,0,0,由矮人创立的美酒节，现在已经成为世界性的享受美酒与快乐时光的欢庆节日。,0,0,0,0,0,0,0,0,0,0,0,16712190;
21,0,0,0,0,德梅萨船长正在地精城市藏宝海湾征募海盗。$B$B如果你对海盗生涯感兴趣的话，就去各大主城拜访她和她的随从们吧！,0,0,0,0,0,0,0,0,0,0,0,16712190;
22,0,0,0,0,奥特兰克山谷的战斗愈发激烈。在奥特兰克山谷浴血奋战的勇士们必将载誉而归。,0,0,0,0,0,0,0,0,0,0,0,16712190;
23,0,0,0,0,阿拉希盆地的战斗愈发激烈。在阿拉希盆地浴血奋战的勇士们必将载誉而归。,0,0,0,0,0,0,0,0,0,0,0,16712190;
24,0,0,0,0,风暴之眼的战斗愈发激烈。在风暴之眼浴血奋战的勇士们必将载誉而归。,0,0,0,0,0,0,0,0,0,0,0,16712190;
25,0,0,0,0,战歌峡谷的战斗愈发激烈。在战歌峡谷浴血奋战的勇士们必将载誉而归。,0,0,0,0,0,0,0,0,0,0,0,16712190;
26,0,0,0,0,这一次，暗月马戏团来到了雷霆崖的脚下。
去拜访希拉斯·暗月和他的马戏团，玩一玩考验头脑和胆量的游戏，看一看来自艾泽拉斯各地的奇特珍品……还有更多的乐趣在等着你！,0,0,0,0,0,0,0,0,0,0,0,16712190;
27,0,0,0,0,这一次，暗月马戏团来到了沙塔斯城外。
去拜访希拉斯·暗月和他的马戏团，玩一玩考验头脑和胆量的游戏，看一看来自艾泽拉斯各地的奇特珍品……还有更多的乐趣在等着你！,0,0,0,0,0,0,0,0,0,0,0,16712190;
41,0,0,0,0,远古海滩的战斗愈发激烈。在远古海滩浴血奋战的勇士们必将载誉而归。,0,0,0,0,0,0,0,0,0,0,0,16712190;
61,0,0,0,0,巫妖王之怒于11月13日正式上线。诺森德再会……,0,0,0,0,0,0,0,0,0,0,0,16712190;

    诺森德，CWOWer只有像我这样才能见到你。。。真是讽刺和悲剧啊～

codejie 2009-04-23 14:58 发表评论
]]>.x文件 － Offhand_OutlandRaid.xhttp://www.cppblog.com/codejie/archive/2009/04/21/80631.htmlcodejiecodejieTue, 21 Apr 2009 10:19:00 GMThttp://www.cppblog.com/codejie/archive/2009/04/21/80631.htmlhttp://www.cppblog.com/codejie/comments/80631.htmlhttp://www.cppblog.com/codejie/archive/2009/04/21/80631.html#Feedback0http://www.cppblog.com/codejie/comments/commentRss/80631.htmlhttp://www.cppblog.com/codejie/services/trackbacks/80631.html      说到BLP文件，昨晚修改了一下BLP2PNG的程序，现在可以直接将MPQ中的BLP文件转换为PNG了，省去了先导出BLP文件的过程。
      在M2文件上今天进展不大，这里是通过wxDeMPQ自动导出的一个.x文件，当然又手工改动了一下，因为DBC中的BLP文件名没有取出来。啊，说到导出，今天发现当多Mesh情况下，M2文件导出到.x有明显错误，模型中的某些点连接混乱，因为在看DBC，这个先跳过，怀疑是Vertex索引和Triangle对应有问题。
      下面是.x的DE显示，不知道有人见过这个么～


codejie 2009-04-21 18:19 发表评论
]]>M2过程：又请Illidan老大出来了～http://www.cppblog.com/codejie/archive/2009/04/17/80277.htmlcodejiecodejieFri, 17 Apr 2009 10:32:00 GMThttp://www.cppblog.com/codejie/archive/2009/04/17/80277.htmlhttp://www.cppblog.com/codejie/comments/80277.htmlhttp://www.cppblog.com/codejie/archive/2009/04/17/80277.html#Feedback0http://www.cppblog.com/codejie/comments/commentRss/80277.htmlhttp://www.cppblog.com/codejie/services/trackbacks/80277.html    .x的使用算到一阶段了，对其又有了一定的认识，至少知道了要想让模型动起来，需要用SkinWeights模版，嘿嘿～
    重新整理了一下.M2到.x的输出对象，现在可以正常输出“静态”的.x了，当然还对于Texture不在M2文件中的模型还需要手工改动，其他的可以简单一次性转换了。
     这里是Illidan老大的.x文件(文件太大，压缩上传了，不直接贴了），么法还得请他来作典型，因为Illidan太有“型”了，嘿嘿～
     通过DE显示如下：

   另，上个月我终于见到Illidan了，不容易啊，我的TBC终于圆满了～嘿嘿～


codejie 2009-04-17 18:32 发表评论
]]>.x练习 － 动态Meshhttp://www.cppblog.com/codejie/archive/2009/04/16/80204.htmlcodejiecodejieThu, 16 Apr 2009 15:15:00 GMThttp://www.cppblog.com/codejie/archive/2009/04/16/80204.htmlhttp://www.cppblog.com/codejie/comments/80204.htmlhttp://www.cppblog.com/codejie/archive/2009/04/16/80204.html#Feedback0http://www.cppblog.com/codejie/comments/commentRss/80204.htmlhttp://www.cppblog.com/codejie/services/trackbacks/80204.html阅读全文

codejie 2009-04-16 23:15 发表评论
]]>.x练习 － 建立Meshhttp://www.cppblog.com/codejie/archive/2009/04/16/80092.htmlcodejiecodejieWed, 15 Apr 2009 16:43:00 GMThttp://www.cppblog.com/codejie/archive/2009/04/16/80092.htmlhttp://www.cppblog.com/codejie/comments/80092.htmlhttp://www.cppblog.com/codejie/archive/2009/04/16/80092.html#Feedback0http://www.cppblog.com/codejie/comments/commentRss/80092.htmlhttp://www.cppblog.com/codejie/services/trackbacks/80092.htmltest.x_ok.jpg

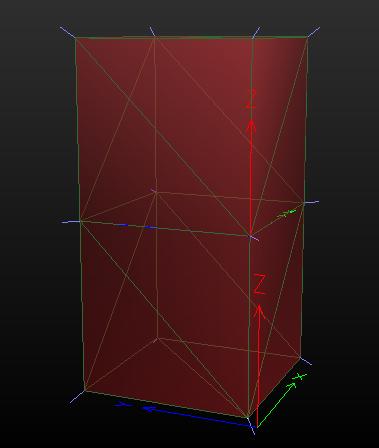

    这里是.x文件内容：
xof 0303txt 0032

template Frame {
 <3d82ab46-62da-11cf-ab39-0020af71e433>
 []
}

template Matrix4x4 {
 <f6f23f45-7686-11cf-8f52-0040333594a3>
 array FLOAT matrix[16];
}

template FrameTransformMatrix {
 <f6f23f41-7686-11cf-8f52-0040333594a3>
 Matrix4x4 frameMatrix;
}

template Vector {
 <3d82ab5e-62da-11cf-ab39-0020af71e433>
 FLOAT x;
 FLOAT z;
 FLOAT y;
}

template MeshFace {
 <3d82ab5f-62da-11cf-ab39-0020af71e433>
 DWORD nFaceVertexIndices;
 array DWORD faceVertexIndices[nFaceVertexIndices];
}

template Mesh {
 <3d82ab44-62da-11cf-ab39-0020af71e433>
 DWORD nVertices;
 array Vector vertices[nVertices];
 DWORD nFaces;
 array MeshFace faces[nFaces];
 []
}

template MeshNormals {
 <f6f23f43-7686-11cf-8f52-0040333594a3>
 DWORD nNormals;
 array Vector normals[nNormals];
 DWORD nFaceNormals;
 array MeshFace faceNormals[nFaceNormals];
}

template Coords2d {
 <f6f23f44-7686-11cf-8f52-0040333594a3>
 FLOAT u;
 FLOAT v;
}

template MeshTextureCoords {
 <f6f23f40-7686-11cf-8f52-0040333594a3>
 DWORD nTextureCoords;
 array Coords2d textureCoords[nTextureCoords];
}

template ColorRGBA {
 <35ff44e0-6c7c-11cf-8f52-0040333594a3>
 FLOAT red;
 FLOAT green;
 FLOAT blue;
 FLOAT alpha;
}

template IndexedColor {
 <1630b820-7842-11cf-8f52-0040333594a3>
 DWORD index;
 ColorRGBA indexColor;
}

template MeshVertexColors {
 <1630b821-7842-11cf-8f52-0040333594a3>
 DWORD nVertexColors;
 array IndexedColor vertexColors[nVertexColors];
}

template VertexElement {
 <f752461c-1e23-48f6-b9f8-8350850f336f>
 DWORD Type;
 DWORD Method;
 DWORD Usage;
 DWORD UsageIndex;
}

template DeclData {
 <bf22e553-292c-4781-9fea-62bd554bdd93>
 DWORD nElements;
 array VertexElement Elements[nElements];
 DWORD nDWords;
 array DWORD data[nDWords];
}
Frame Root {
    FrameTransformMatrix {
    1.000000, 0.000000, 0.000000, 0.000000,
    0.000000, 1.000000, 0.000000, 0.000000,
    0.000000, 0.000000, 1.000000, 0.000000,
    0.000000, 0.000000, 0.000000, 1.000000;;
    }

    Frame SubFrame {
        FrameTransformMatrix {
        1.000000, 0.000000, 0.000000, 0.000000,
        0.000000, 1.000000, 0.000000, 0.000000,
        0.000000, 0.000000, 1.000000, 0.000000,
        0.000000, 0.000000, 0.000000, 1.000000;;
        }

        Mesh MeshObj {
            12;
            0.000000; 0.000000; 1.000000;,
            1.000000; 0.000000; 1.000000;,
            1.000000; 1.000000; 1.000000;,
            0.000000; 1.000000; 1.000000;,
            0.000000; 0.000000; 0.000000;,
            1.000000; 0.000000; 0.000000;,
            1.000000; 1.000000; 0.000000;,
            0.000000; 1.000000; 0.000000;,
            0.000000; 0.000000; -1.000000;,
            1.000000; 0.000000; -1.000000;,
            1.000000; 1.000000; -1.000000;,
            0.000000; 1.000000; -1.000000;;

            20;
            3; 0, 4, 1;,
            3; 4, 5, 1;,
            3; 1, 2, 0;,
            3; 2, 3, 0;,
            3; 6, 2, 5;,
            3; 2, 1, 5;,
            3; 3, 2, 7;,
            3; 2, 6, 7;,
            3; 7, 4, 3;,
            3; 4, 0, 3;,
            3; 4, 8, 5;,
            3; 5, 8, 9;,
            3; 5, 9, 6;,
            3; 9, 10, 6;,
            3; 6, 10, 11;,
            3; 7, 6, 11;,
            3; 7, 11, 8;,
            3; 4, 7, 8;,
            3; 8, 10, 9;,
            3;8, 11, 10;;

            MeshNormals {
                12;
                -0.333333; -0.333333; 0.333333;,
                0.333333; -0.333333; 0.333333;,
                0.333333; 0.333333; 0.333333;,
                -0.333333; 0.333333; 0.333333;,
                -0.500000; -0.500000; 0.000000;,
                0.500000; -0.500000; 0.000000;,
                0.500000; 0.500000; 0.000000;,
                -0.500000; 0.500000; 0.000000;,
                -0.333333; -0.333333; -0.333333;,
                0.333333; -0.333333; -0.333333;,
                0.333333; 0.333333; -0.333333;,
                -0.333333; 0.333333; -0.333333;,

                20;
                3; 0, 4, 1;,
                3; 4, 5, 1;,
                3; 1, 2, 0;,
                3; 2, 3, 0;,
                3; 6, 2, 5;,
                3; 2, 1, 5;,
                3; 3, 2, 7;,
                3; 2, 6, 7;,
                3; 7, 4, 3;,
                3; 4, 0, 3;,
                3; 4, 8, 5;,
                3; 5, 8, 9;,
                3; 5, 9, 6;,
                3; 9, 10, 6;,
                3; 6, 10, 11;,
                3; 7, 6, 11;,
                3; 7, 11, 8;,
                3; 4, 7, 8;,
                3; 8, 10, 9;,
                3;8, 11, 10;;
            }
        }
    }

}

     这里需要说明的是：如何保证一个Mesh（或者叫做MeshFace）的面是“正面”朝上的。这个面的朝向是由MeshNormals定义的，其模版定义如下：
MeshNormals
Defines normals for a mesh. The first array of vectors is the normal vectors themselves, and the second array is an array of indexes specifying which normals should be applied to a given face. The value of the nFaceNormals member should be equal to the number of faces in a mesh.

template MeshNormals
{
    < F6F23F43-7686-11cf-8F52-0040333594A3 >
    DWORD nNormals;
    array Vector normals[nNormals];
    DWORD nFaceNormals;
    array MeshFace faceNormals[nFaceNormals];
}

Where:

nNormals - Number of normals.
array Vector normals[nNormals] - Array of normals. See Vector.
nFaceNormals - Number of face normals.
array MeshFace faceNormals[nFaceNormals] - Array of mesh face normals. See MeshFace.

    由其定义可以看出，Vertex的法线向量和Face的法线向量共同决定Triangle的面朝向。如何确定两个的法线向量呢？有个简单步骤：首先确定Vertex的法线向量，方法是将使用到指定Vertex的多个面的“正（或朝向）”方向的法线向量相加，再除以面个数，就得到了指定Vertex的法线向量；然后定义Mesh的三个Vertex顺序，方法是伸出右手，大拇指指向Mesh“正”方向，弯曲其他四指，则三个Vetex的定义顺序按照四指旋转方向确定，简单点就是绕大拇指，逆时针定义；最后将Mesh的Vertex索引定义，拷贝到MeshNormals模版中即可。下面说个实例，如下图所示，我们来定义MeshA和MeshB。


    Mesh {
      8;
      0.000000; 0.000000; 1.000000;,//0
      1.000000; 0.000000; 1.000000;,//1
      1.000000; 1.000000; 1.000000;,//2
      0.000000; 1.000000; 1.000000;,//3
      ...

      12;
       3;0, 1, 2;,
       3;0, 2, 3;,
       ...

      }

      则Vertex0的法线向量为((0,0,1) + ( -1,0,0) +(0,-1, 0))/3 = (-0.333333,-0.333333,0.333333)。说明下，由于A,B在同一水平面，因此将AB算作了一个面，因此这认为Vertex0被三个面使用，而不是标准的4个面。

    具体可以参考loveddy的“网格模型高级技术”，写的很好。


codejie 2009-04-16 00:43 发表评论
]]>关于DE坐标系的怪问题http://www.cppblog.com/codejie/archive/2009/04/14/79954.htmlcodejiecodejieTue, 14 Apr 2009 15:29:00 GMThttp://www.cppblog.com/codejie/archive/2009/04/14/79954.htmlhttp://www.cppblog.com/codejie/comments/79954.htmlhttp://www.cppblog.com/codejie/archive/2009/04/14/79954.html#Feedback1http://www.cppblog.com/codejie/comments/commentRss/79954.htmlhttp://www.cppblog.com/codejie/services/trackbacks/79954.html
xof 0302txt 0032

Frame Root {
    FrameTransformMatrix {
    1.000000, 0.000000, 0.000000, 0.000000,
    0.000000, 1.000000, 0.000000, 0.000000,
    0.000000, 0.000000, 1.000000, 0.000000,
    0.000000, 0.000000, 0.000000, 1.000000;;
    }

    Frame SubFrame {
        FrameTransformMatrix {
        1.000000, 0.000000, 0.000000, 0.000000,
        0.000000, 1.000000, 0.000000, 0.000000,
        0.000000, 0.000000, 1.000000, 0.000000,
        0.000000, 0.000000, 0.000000, 1.000000;;
        }

        Mesh MeshObj {
            12;
            0.000000; 0.000000; 1.000000;,
            1.000000; 0.000000; 1.000000;,
            1.000000; 1.000000; 1.000000;,
            0.000000; 1.000000; 1.000000;,
            0.000000; 0.000000; 0.000000;,
            1.000000; 0.000000; 0.000000;,
            1.000000; 1.000000; 0.000000;,
            0.000000; 1.000000; 0.000000;,
            0.000000; 0.000000; -1.000000;,
            1.000000; 0.000000; -1.000000;,
            1.000000; 1.000000; -1.000000;,
            0.000000; 1.000000; -1.000000;;


        }
    }

}

    下面是DE的显示，可以发现，y和z坐标似乎搞反了，.x内容是要描述一个“立起来”的长方体，而这里却“躺”下了？

    这里是DE前面版本叫做3DE的显示，就是“正常”的（红色是z坐标）：

    哪位知道是什么原因？DE需要什么设置吗？这个样子没法做了～～




codejie 2009-04-14 23:29 发表评论
]]>M2过程：添加Texture到mesh中http://www.cppblog.com/codejie/archive/2009/04/13/79830.htmlcodejiecodejieMon, 13 Apr 2009 14:01:00 GMThttp://www.cppblog.com/codejie/archive/2009/04/13/79830.htmlhttp://www.cppblog.com/codejie/comments/79830.htmlhttp://www.cppblog.com/codejie/archive/2009/04/13/79830.html#Feedback2http://www.cppblog.com/codejie/comments/commentRss/79830.htmlhttp://www.cppblog.com/codejie/services/trackbacks/79830.html阅读全文

codejie 2009-04-13 22:01 发表评论
]]>M2过程：.X文件中的Frame和Mesh在DE中显示问题http://www.cppblog.com/codejie/archive/2009/04/10/79533.htmlcodejiecodejieFri, 10 Apr 2009 11:04:00 GMThttp://www.cppblog.com/codejie/archive/2009/04/10/79533.htmlhttp://www.cppblog.com/codejie/comments/79533.htmlhttp://www.cppblog.com/codejie/archive/2009/04/10/79533.html#Feedback4http://www.cppblog.com/codejie/comments/commentRss/79533.htmlhttp://www.cppblog.com/codejie/services/trackbacks/79533.html阅读全文

codejie 2009-04-10 19:04 发表评论
]]>M2过程：更新－输出Mesh数据到.xhttp://www.cppblog.com/codejie/archive/2009/04/08/79306.htmlcodejiecodejieWed, 08 Apr 2009 15:49:00 GMThttp://www.cppblog.com/codejie/archive/2009/04/08/79306.htmlhttp://www.cppblog.com/codejie/comments/79306.htmlhttp://www.cppblog.com/codejie/archive/2009/04/08/79306.html#Feedback0http://www.cppblog.com/codejie/comments/commentRss/79306.htmlhttp://www.cppblog.com/codejie/services/trackbacks/79306.html阅读全文

codejie 2009-04-08 23:49 发表评论
]]>
