开放世界

flipcode — Sat, 03 Jul 2021 12:35:00 GMT

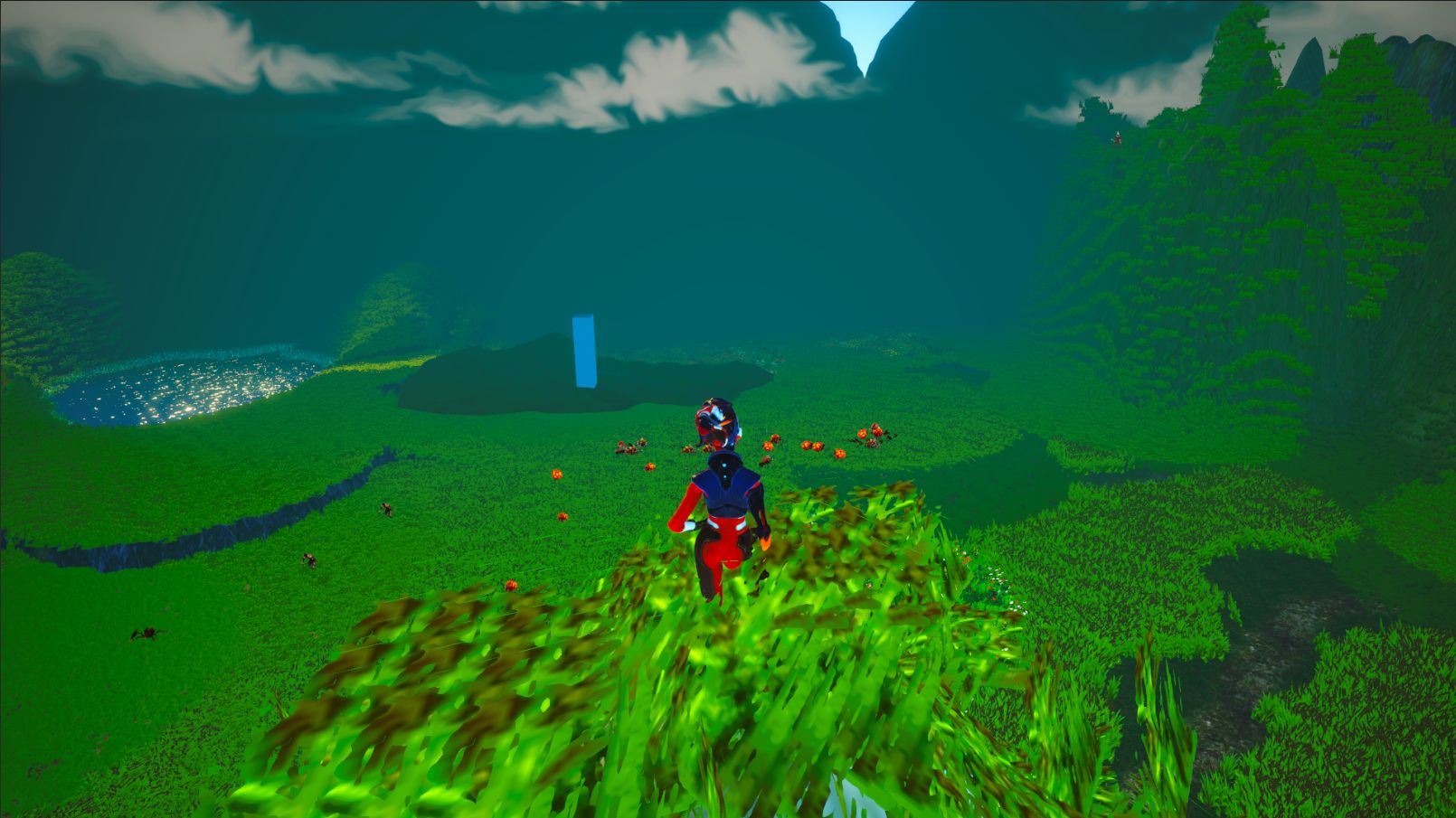

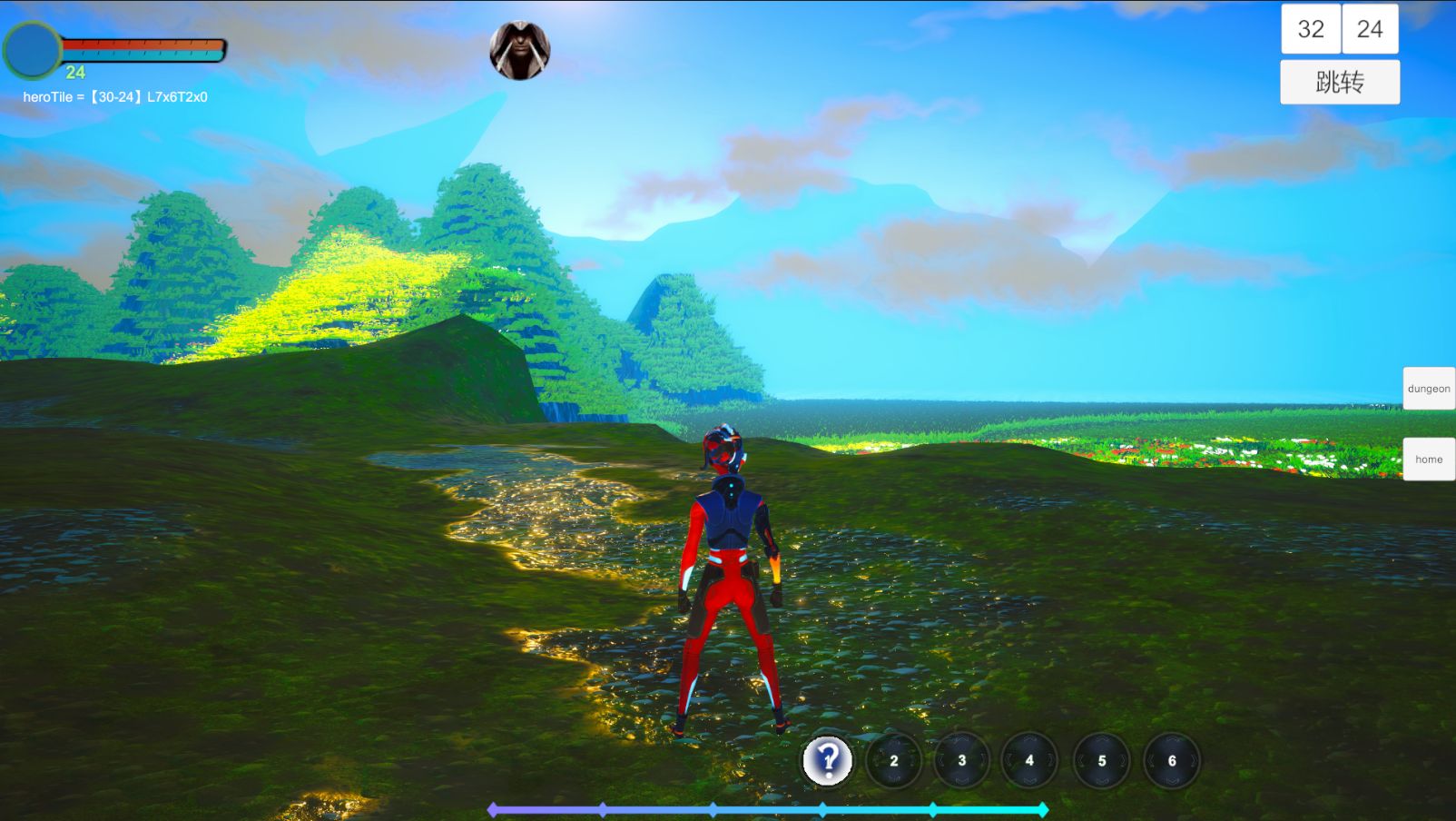

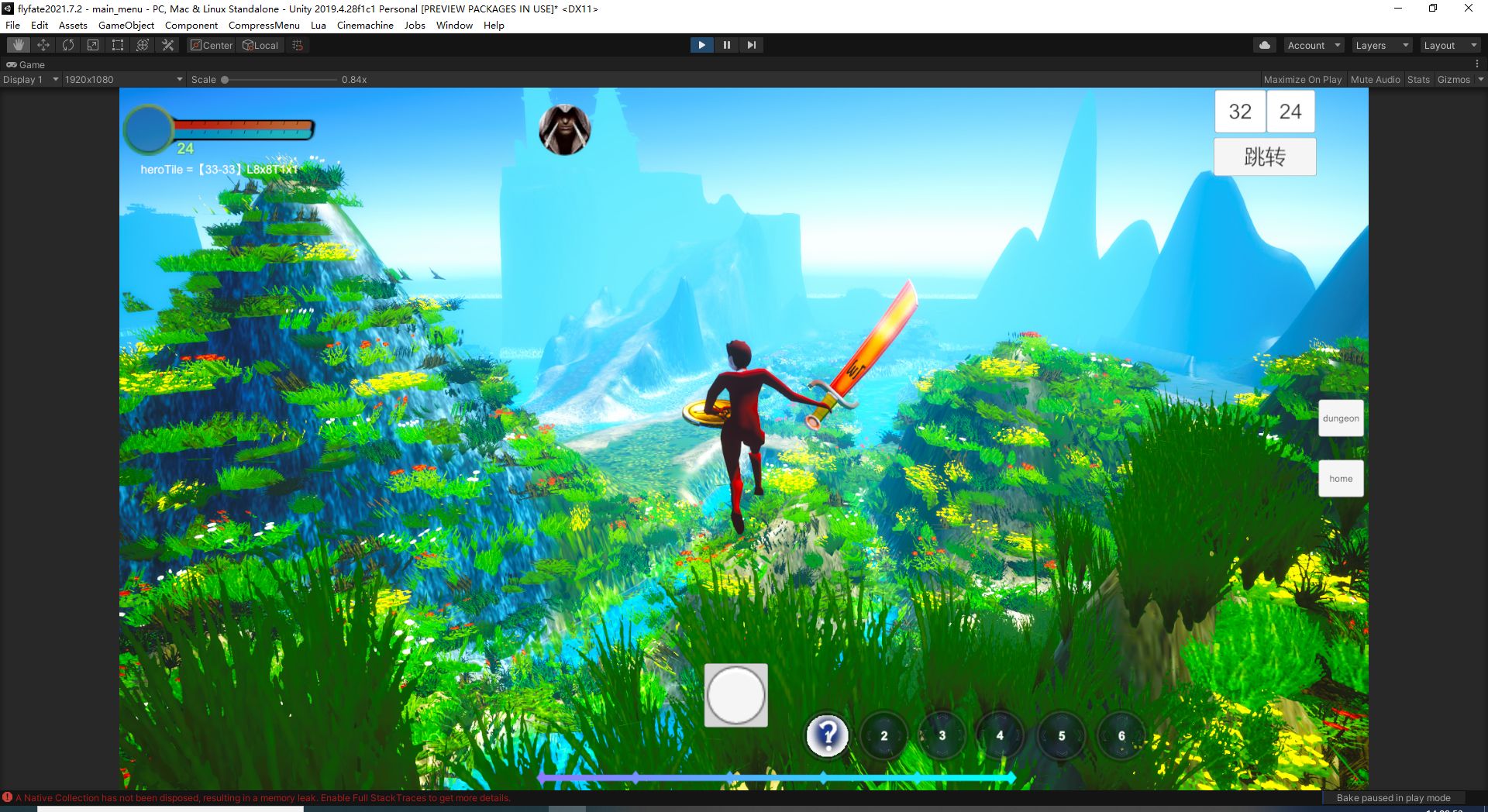

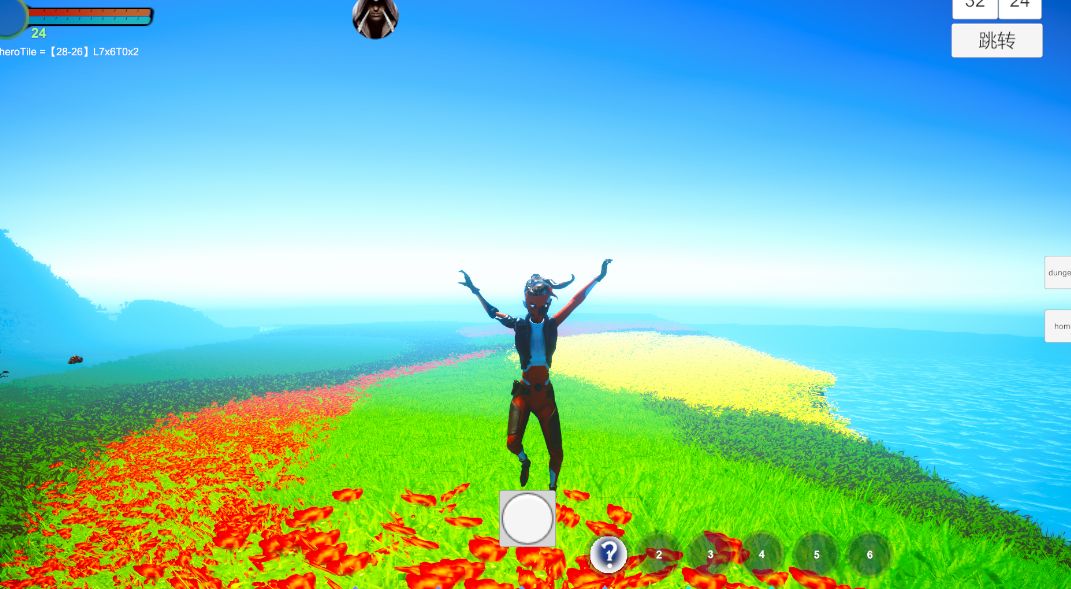

我的开放世界, wow一样大的地图

flipcode 2021-07-03 20:35 发表评论

云雾修改

flipcode — Thu, 02 Apr 2020 03:48:00 GMT

云雾的作法很多，现在常用的是raymarching步进的方法。这里我用了另一个方案（类似视差贴图的实现，算法这位道友写的很清楚:https://zhuanlan.zhihu.com/p/83355147）

flipcode 2020-04-02 11:48 发表评论

云雾效果

flipcode — Fri, 27 Mar 2020 10:07:00 GMT

深度雾可以在后期处理通过深度图反算得到世界坐标，然后再用位置减去水平面位置，再除雾距得到雾化比进行处理。

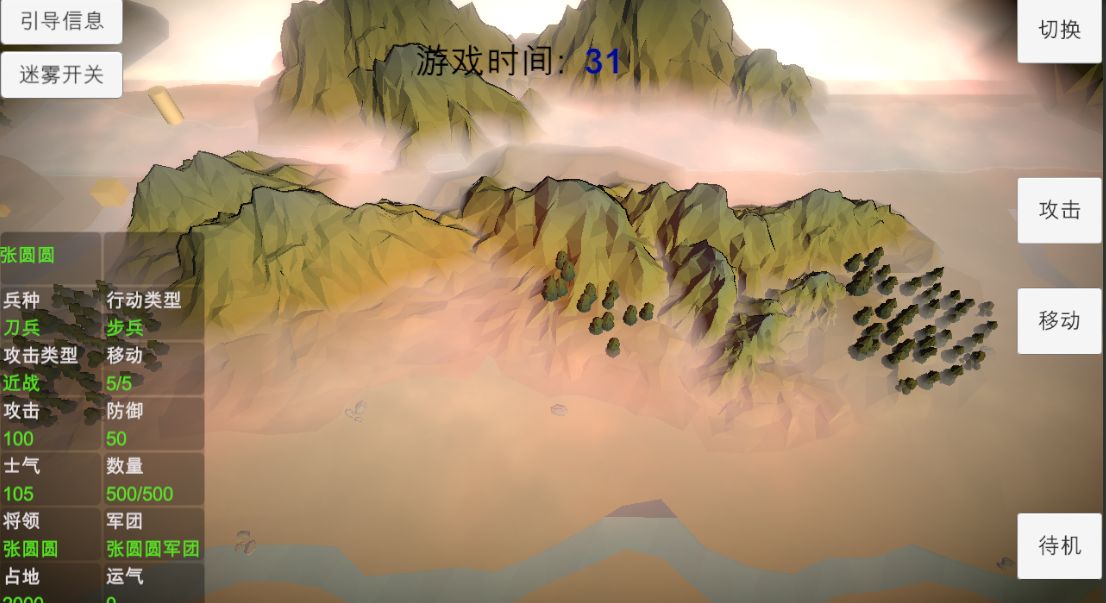

不用后期也可以，直接摆放渲染平面，然后在shader中用当前平面深度减去深度图深度，再除雾距得到雾化比进行处理。上图就是这种方式实现的载图，对应shader如下：

void vertexDataFunc( inout appdata_full v, out Input o )

{

UNITY_INITIALIZE_OUTPUT( Input, o );

UNITY_TRANSFER_DITHER_CROSSFADE( o, v.vertex );

float2 tex_pos;

tex_pos.x = v.vertex.x;

tex_pos.y = v.vertex.z;

float rnd = sin(_Time.y*0.01f) + cos(_Time.y*0.01f)*10;

o.wavecoord = float4(tex_pos + rnd, tex_pos*2.0 + rnd);

}

void surf( Input i , inout SurfaceOutputStandard o )

{

//UNITY_APPLY_DITHER_CROSSFADE(i);

float _ScrollSpeed = 0.7f;

fixed scrollValue = fixed2(_ScrollSpeed * sin(_Time.y), _ScrollSpeed * sin(_Time.y));

fixed4 c = tex2D(_MainTex, i.wavecoord.xy);

o.Albedo = c.rgb * _FogColor.rgb;

o.Emission = _FogColor.rgb;

float4 ase_screenPos = float4( i.screenPos.xyz , i.screenPos.w + 0.00000001 );

float eyeDepth = LinearEyeDepth(UNITY_SAMPLE_DEPTH(tex2Dproj(_CameraDepthTexture,UNITY_PROJ_COORD(ase_screenPos))));

float clampResult = clamp((abs((

eyeDepth

- ase_screenPos.w)) * (0.1f+ _FogIntensity * 0.4f)), 0, _FogMaxIntensity);

o.Alpha = clampResult;

}
另外迷雾太大，无法看清游戏，可以让相机拉远显示迷雾，靠近则让迷雾变淡处理，简单地将_FogMaxIntensity修改下即可:
_FogMaxIntensity = _FogMaxIntensity * pow(ase_screenPos.w * 0.01f, 3);

flipcode 2020-03-27 18:07 发表评论

类似三国志14中hexagon的贴地绘制

flipcode — Thu, 26 Mar 2020 12:55:00 GMT

有很多实现方案，有人会想着用贴花去做，其实很没必要，一种廉价又简单的方式可以实现：将ps当前位置转换到hexagon的uv空间再采样hexagon贴图即可，即在地表绘制的ps中（或在后处理里），取得（或通过深度求得）世界位置并减去当前位置所在格子中心点的世界位置，得到相对格子的偏移，然后再转为uv坐标。那么hexagon的属性怎么得到？用另一张point贴图在cpu中修改后传入给shader即可(以上图片中所示就是我用的这种方式实现的样例)。

flipcode 2020-03-26 20:55 发表评论

hexagon箭头绘制

flipcode — Thu, 26 Mar 2020 12:33:00 GMT

三国志14在寻路时可以显示出所行走路径，思考了下，可以用以下方式做到:

实现方式:

// uv=x,y, rotation = z

public static readonly kPathArrow[,] combineType =

{

// 右上，右上右，右下，左下，左，左上

{new kPathArrow(0, 60), new kPathArrow(5, 180), new kPathArrow(2, 180), new kPathArrow(6, 120), new kPathArrow(7, 0), new kPathArrow(3, 0)},

// 右

{new kPathArrow(5, 180), new kPathArrow(1, 180), new kPathArrow(4, 180), new kPathArrow(7, 180), new kPathArrow(6, 0), new kPathArrow(8, 180)},

// 右下

{new kPathArrow(2, 180), new kPathArrow(4, 180), new kPathArrow(0, 180), new kPathArrow(3, 180), new kPathArrow(8, 0), new kPathArrow(6, 60)},

// 左下

{new kPathArrow(6, 120), new kPathArrow(7, 180), new kPathArrow(3, 180), new kPathArrow(0, -120), new kPathArrow(5, 0), new kPathArrow(2, 0)},

// 左

{new kPathArrow(7, 0), new kPathArrow(6, 0), new kPathArrow(8, 0), new kPathArrow(5, 0), new kPathArrow(1, 0), new kPathArrow(4, 0)},

// 左上

{new kPathArrow(3, 0), new kPathArrow(8, 180), new kPathArrow(6, 60), new kPathArrow(2, 0), new kPathArrow(4, 0), new kPathArrow(0, 0)},

};

private Vector3 RotVertex(Vector3 point, float rot)

{

Vector3 pos = point;

float cs = Mathf.Cos(rot);

float sn = Mathf.Sin(rot);

pos.x = point.x * cs + point.z * sn;

pos.z = -point.x * sn + point.z * cs;

return pos;

}

//----------------------------------------------------------------------------------------------

public void AddPathTile(int x, int z, int idx)

{

int enterDir = idx / (int)kHexGrid.HexDirection.MAX;

int outDir = idx % (int)kHexGrid.HexDirection.MAX;

kPathArrow pathArrow = combineType[enterDir, outDir];

int rowUV = pathArrow.idx / 3;

int colUV = pathArrow.idx % 3;

float rot = pathArrow.angle * Mathf.PI/180.0f;

Vector3 center = kHexGrid.ToWorldPos(x, z);

Vector2 centerUV = new Vector2(0.5f, 0.5f);

Vector2 uvStart = new Vector2(colUV * 1 / 3.0f, rowUV * 1 / 3.0f);

for (kHexGrid.HexDirection dir = kHexGrid.HexDirection.NE; dir <= kHexGrid.HexDirection.NW; dir++)

{

Vector3 v1 = center + new Vector3(0,0.01f,0);

Vector3 v2 = kHexGrid.cornerPos[(int)dir] + new Vector3(0, 0.01f, 0);

Vector3 v3 = kHexGrid.cornerPos[(int)dir + 1] + new Vector3(0, 0.01f, 0);

if (rot > 0.0001f || rot < -0.0001f)

{

v2 = RotVertex(v2, rot);

v3 = RotVertex(v3, rot);

}

AddTriangle(v1, center + v2, center + v3,

uvStart + centerUV * 1/3.0f, uvStart + kHexGrid.cornerUV[(int)dir] * 1 / 3.0f, uvStart + kHexGrid.cornerUV[(int)dir + 1] * 1 / 3.0f,

Color.white);

}

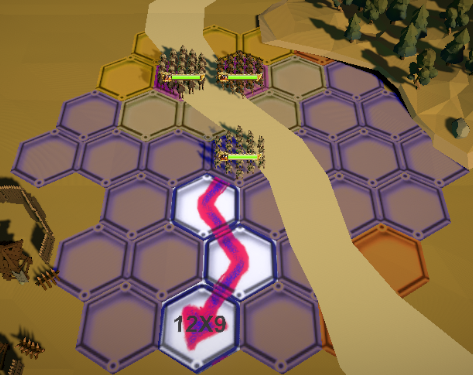

丑图效果:

所用贴图

flipcode 2020-03-26 20:33 发表评论

max练习

flipcode — Thu, 09 Jan 2020 02:35:00 GMT

flipcode 2020-01-09 10:35 发表评论

自己建模场景

flipcode — Thu, 09 Jan 2020 01:59:00 GMT

自己用max建模弄的一个小场景，感觉基本够用了，记录下

flipcode 2020-01-09 09:59 发表评论

unity slg的方形和六边形测试

flipcode — Fri, 03 Jan 2020 10:09:00 GMT

unity slg的方形和六边形测试, 其中主要是坐标转换，下面是我自己想出来的一种比较简便高效的处理方法，实现方法如下:

// 记录下: 这是我看图总结出的比较简便的算法:)(flipcode@qq.com)：

// 注意，传入的xWorld要/edgeLength

public static Vector2 ToHexGrid(float xWorld, float yWorld)

{

float edgeLength = 1;

float halfGridWidth = edgeLength * 0.866025404f;

int iGY = (int)(yWorld / (1.5 * edgeLength));

bool odd = ((iGY & 1) != 0);

// 奇：

if (odd)

{

xWorld -= halfGridWidth;

}

int iGX = (int)(xWorld / (2 * halfGridWidth));

// 得到格子左下角坐标:

float OGX = iGX * (2 * halfGridWidth);

float OGY = iGY * (1.5f * edgeLength);

float refX = OGX + halfGridWidth;

float refY = OGY + edgeLength * 0.5f;

// 可能不在本格子内(因为可能位置在格格子下方的左下角或右下角):

bool bOutProbably = yWorld < refY;

if (bOutProbably)

{

// 得到Hex中心往下半个外边长的位置:

float dx = Mathf.Abs(xWorld - refX) * (0.5f * edgeLength / halfGridWidth); // 乘( ../.. )使其变成正方形再来判断

float dy = Mathf.Abs(yWorld - refY);

float dt = dx + dy;

// 在左半边:

if (xWorld < refX)

{

// 不在本格子,而是在左下角:

if (dt > edgeLength * 0.5f)

{

iGY--; // 不管奇偶，下部都要y--

// 如果是偶数的左下，还要将x--

if (false == odd)

{

iGX--;

}

// 在右半边

else

{

// 不在本格子, 而是在右下角:

if (dt > edgeLength * 0.5f)

{

iGY--; // 不管奇偶，下部都要y--

// 如果是奇数的右下，还要将x++

if (odd)

{

iGX++;

}

return new Vector2(iGX, iGY);

}

public static Vector3 ToWorldPos(int iGX, int iGY)

{

bool odd = ((iGY & 1) != 0);

// 得到格子左下角坐标:

float OGX = iGX * (2 * halfGridWidth);

float OGY = iGY * (1.5f * edgeLength);

// 奇数行要右移半个宽度：

if (odd)

{

OGX += halfGridWidth;

}

// 偏移转到格子中心位置:

Vector3 pos = new Vector3(OGX + halfGridWidth, 0, OGY + edgeLength);

return pos;\

}

下面是我画的图，非常丑，将就看

b附上测试图，已带ai移动攻击, 不过图看不到:

flipcode 2020-01-03 18:09 发表评论

unity lwrp

flipcode — Fri, 03 Jan 2020 10:01:00 GMT

将我的u3d demo改用轻量管线来弄了下，加了点后期处理

flipcode 2020-01-03 18:01 发表评论

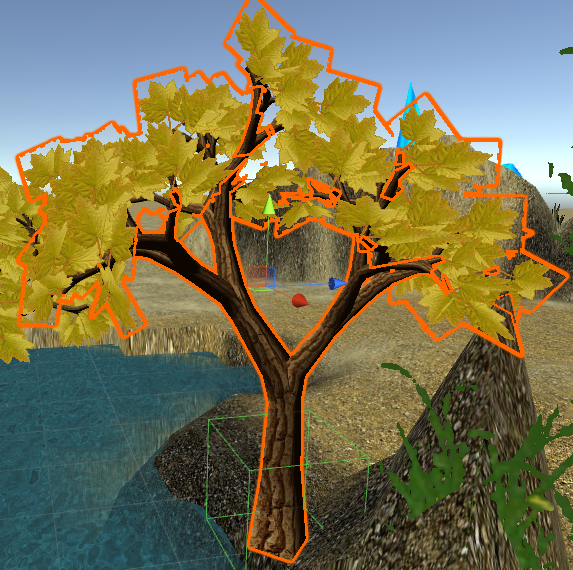

u3d中程序生成树

flipcode — Tue, 29 Oct 2019 08:20:00 GMT

实现方式是生成了一个二叉树，设定了深度及随机阀值（到达则生成叶子），原理在nv的一个古老的例子: texturemask
