将自制的操作系统命名为BlackPoint

基本是按照《自己动手写os》中的步骤来的,从软盘启动,调入Loader再调入Kernel
没有完全复制书中的代码,而是按照其中的思路来自己写一遍,收获颇丰啊。

第一步先构造软盘的启动扇区boot.asm,使用NASM在XP下开发:
 1 %include "address.inc"
 2 %include "macro.inc"
 3
 4 org 0x7c00
 5 TOP_OF_STACK EQU 0x7c00
 6
 7 jmp short LAB_boot
 8 nop
 9
10 %include "fat12hdr"
11
12 LAB_boot:
13         mov ax, cs
14         mov ds, ax
15         mov es, ax
16         mov ss, ax
17         mov sp, TOP_OF_STACK
18
19         RESET_FLOPPY
20
21         ;load FAT1
22         LOAD_SEC SBASE_FAT, START_FAT1, LENGTH_FAT1
23
24         ;load Root Entry Table
25         LOAD_SEC SBASE_RET, START_RET, LENGTH_RET
26
27         ;load loader
28         LOAD_FILE SBASE_loader, OFFSET_loader, loader_filename
29
30         jmp SBASE_loader:OFFSET_loader
31
32
33 ;strings
34 loader_filename        DB        `LOADER  BIN`, 0
35
36 %include "floppy.asm"
37
38 TIMES (510 - ($ - $$)) DB 0
39 DW 0xaa55
启动扇区包含了四个文件:address是系统的内存布局安排,macro是我为了偷懒定义的一些宏。
fat12hdr是fat12格式软盘的头信息。
而floppy.asm是一些写好的过程,因为loader中也要用到,所以干脆做成了一个文件。

下面是floppy.asm的代码,他跟fat12hdr的依赖度很高:
  1 %include "address.inc"
  2
  3 ;---------------------------------------------------------------------
  4
  5 ;subroutine ReadSector
  6 ;read bl Sections start from Section ax
  7 ;result will be in es:di
  8 ReadSector:
  9
 10         mov cl, 18
 11         div cl
 12         inc ah
 13         mov cl, ah            ;get Section
 14         mov ch, al
 15         shr ch, 1            ;get Cylinder
 16         mov dh, al
 17         and dh, 1            ;get Head
 18         xor dl, dl            ;disk0
 19
 20         mov bh, 0x2
 21         push bp
 22         push bx
 23         mov bp, sp
 24         mov bx, di
 25 .1:
 26         mov ax, word [bp]
 27         int 0x13
 28         test ah, ah
 29         jnz .1
 30         pop bx
 31         pop bp
 32         ret
 33
 34 ;---------------------------------------------------------------------
 35
 36 ;subroutine SearchFile
 37 ;search file in root entry table (SBASE_RET:0)
 38 ;input: filename should be stored in ds:si
 39 ;output: ax will be the first cluster no. of the file
 40 SearchFile:
 41         mov bx, si            ;ds:bx -> filename
 42         mov ax, SBASE_RET
 43         mov es, ax
 44         xor di, di            ;es:0 -> the first Root Entry
 45         mov dx, 224
 46 .search:
 47         mov cx, 11
 48 .compare:
 49         mov al, byte [ds:bx]
 50         cmp al, byte [es:di]
 51         jne .next_entry
 52         inc bx
 53         inc di
 54         loop .compare
 55         jmp .ok
 56 .next_entry:
 57         mov bx, si        ;ds:bx -> filename
 58         and di, 0xffe0
 59         add di, 32        ;es:di -> next Root Entry
 60         dec dx
 61         jnz .search
 62 .fail:
 63         mov ax, cs
 64         mov ds, ax
 65         mov si, .msg_fail
 66 .print:
 67         mov al, byte [ds:si]
 68         test al, al
 69         jz $
 70         mov ah, 0x0e
 71         int 0x10
 72         inc si
 73         jmp .print
 74 .ok:
 75         and di, 0xffe0
 76         mov ax, word [es:di + 0x1a]        ;get cluster no.
 77         ret
 78
 79 ;strings
 80 .msg_fail        DB        ` file is missing\n\r`, 0
 81
 82 ;---------------------------------------------------------------------
 83
 84 ;subroutine LoadFile
 85 ;load file started from cluster ax to es:di
 86 LoadFile:
 87 .1:
 88         cmp ax, 0xff8
 89         jae .end
 90         push ax
 91         add ax, 31
 92         mov bl, 1
 93         call ReadSector
 94         pop ax
 95         call GetNextClus
 96         add di, 512
 97         jmp .1
 98 .end:
 99         ret
100
101 ;---------------------------------------------------------------------
102
103 ;subroutine GetNextClus
104 ;get next clus_num of current clus(stored in ax)
105 ;FAT must be loaded in SBASE_FAT:0
106 ;result will be in ax
107 ;none of regs will be changed besides ax
108 GetNextClus:
109         push ds
110         push si
111         push bx
112
113         mov bx, SBASE_FAT
114         mov ds, bx
115         mov bx, ax        ;let bx be the cluster no.
116         shr ax, 1
117         imul ax, 3
118         mov si, ax
119         test bx, 1        ;test cluster no. whether even or odd
120         jnz .odd
121 .even:
122         mov ax, word [ds:si]
123         and ax, 0xfff
124         jmp .end
125 .odd:
126         mov ax, word [ds:si + 1]
127         shr ax, 4
128 .end:
129         pop bx
130         pop si
131         pop ds
132         ret

下面是fat12hdr的内容,抄自《自己动手写os》
 1 BS_OEMName            DB        'bpt     '
 2 BPB_BytsPerSec        DW        512
 3 BPB_SecPerClus        DB        1
 4 BPB_RsvdSecCnt        DW        1
 5 BPB_NumFATs            DB        2
 6 BPB_RootEntCnt        DW        224
 7 BPB_TotSec16        DW        2880
 8 BPB_Media            DB        0xF0
 9 BPB_FATSz16            DW        9
10 BPB_SecPerTrk        DW        18
11 BPB_NumHeads        DW        2
12 BPB_HiddSec            DD        0
13 BPB_TotSec32        DD        0
14 BS_DrvNum            DB        0
15 BS_Reserved1        DB        0
16 BS_BootSig            DB        29h
17 BS_VolID            DD        0
18 BS_VolLab            DB        'BlackPoint '
19 BS_FileSysType        DB        'FAT12   '
20
21 %ifndef __FAT12HDR
22 %define __FAT12HDR
23
24 START_FAT1        EQU        1    ;BPB_RsvdSecCnt
25 LENGTH_FAT1        EQU        9    ;BPB_FATSz16
26 START_RET        EQU        19    ;BPB_RsvdSecCnt + BPB_NumFATs * BPB_FATSz16
27 LENGTH_RET        EQU        14    ;BPB_RootEntCnt * 32 / BPB_BytsPerSec
28
29 %endif

下面是address.inc,其中的内容是启动时os的内存安排
 1 %ifndef __ADDRESS_INC
 2 %define __ADDRESS_INC
 3
 4 SBASE_FAT        EQU        0x8000
 5 SBASE_RET        EQU        0x8500
 6
 7 SBASE_loader    EQU        0x1000
 8 OFFSET_loader    EQU        0x00100
 9 BASE_loader        EQU        0x10000
10
11 SBASE_mem        EQU        0x9000
12 BASE_mem        EQU        0x90000
13     ;name                ;offset        length        note
14     mem_size    EQU        0            ;4            memory size
15     num_ards    EQU        4            ;4            number of ards
16     mem_info    EQU        8            ;20 x 50    memory block info
17
18 SBASE_elf        EQU        0x2000
19 OFFSET_elf        EQU        0x0
20 BASE_elf        EQU        0x20000
21
22 BASE_kernel        EQU        0x30000
23 KERNEL_ENTRY    EQU        0x30400
24
25 BASE_page_dir    EQU        0x100000
26 BASE_page_table    EQU        0x101000
27
28 %endif

在下面就是我用来偷懒的macro.inc
 1 %ifndef __MACRO_INC
 2 %define __MACRO_INC
 3
 4 ;---------------------------------------------------------------------
 5
 6 %macro RESET_FLOPPY 0
 7         xor ah, ah
 8         xor dl, dl
 9         int 0x13
10
11 %endmacro
12
13 ;---------------------------------------------------------------------
14
15 %macro CLOSE_FLOPPY 0
16         mov dx, 0x3f2
17         xor al, al
18         out dx, al
19 %endmacro
20
21 ;---------------------------------------------------------------------
22
23 ;load %3 sectors from %2 to %1:0
24 %macro LOAD_SEC 3
25         push es
26         mov ax, %1
27         mov es, ax
28         xor di, di
29         mov ax, %2
30         mov bl, %3
31         call ReadSector
32         pop es
33 %endmacro
34
35 ;---------------------------------------------------------------------
36
37 ;load file(ds:%3) to %1:%2
38 %macro LOAD_FILE 3
39         mov si, %3
40         call SearchFile
41         push es
42         mov bx, %1
43         mov es, bx
44         mov di, %2
45         call LoadFile
46         pop es
47 %endmacro
48
49 ;---------------------------------------------------------------------
50
51 ;PRINT row(byte), col(byte), char(byte)
52 %macro PRINT 3
53         mov edi, (80 * (%1) + (%2)) * 2
54         mov ah, 0x0c
55         mov al, (%3)
56         mov [gs:edi], ax
57 %endmacro
58
59 ;---------------------------------------------------------------------
60
61 %endif

折腾了这么多,软盘启动扇区算是开发完了。一路下来算是会用NASM了。记得刚开始用NASM时那个难啊。其实万事开头难,在暴风雨中坚持住,阳光自己来。

接下来是Loader的开发,更是让我叫苦不迭,每走一步都是荆棘遍野。通常是后面的bug调好了又发现了前面的bug,甚至多次重写。好在loader功能不多,可以一个一个小模块的开发,再组合起来。
先亮出一个重要的头文件,与保护模式有关的宏和定义都放置在x86.inc中:
  1 %ifndef __X86_INC
  2 %define __X86_INC
  3
  4 %define BIT(X) (1 << (X))
  5
  6 ;===============================================================================
  7
  8 ;despcritor des_t base(dword), limit(dword), attribute(word)
  9 ;
 10 ;attribute:
 11 ;    11    10    9    8        7    6    5    4        3    2    1    0
 12 ;    G    D    0    0        P    <DPL>    S        < type    >    A
 13 %macro des_t 3
 14     DW        ((%2) & 0xffff)            ;limit 15~0
 15     DW        ((%1) & 0xffff)            ;base 15~0
 16     DB        (((%1) >> 16) & 0xff)    ;base 23~16
 17     DB        ((%3) & 0xff)            ;P, DPL, S, type, A
 18     DB        ((((%2) >> 16) & 0xf) | (((%3) >> 4) & 0xf0))
 19                                     ;G, D, 0, 0, limit 19~16
 20     DB        (((%1) >> 24) & 0xff)    ;base 31~24
 21 %endmacro
 22
 23 ;descriptor attribute
 24 DA_G            EQU        BIT(11)            ;granularity 4KB
 25 DA_4G            EQU        DA_G
 26 DA_D            EQU        BIT(10)            ;default operation size 32bits
 27 DA_B            EQU        DA_D
 28 DA_P            EQU        BIT(7)            ;segment present
 29 DA_S            EQU        BIT(4)
 30 DA_DATA            EQU        DA_S            ;data segment
 31 DA_E            EQU        BIT(2)
 32 DA_W            EQU        BIT(1)            ;(data segment)writable
 33 DA_CODE            EQU        DA_S | BIT(3)    ;code segment
 34 DA_C            EQU        BIT(2)            ;(code segment)readable
 35 DA_R            EQU        BIT(1)            ;(code segment)conforming
 36 DA_A            EQU        BIT(0)            ;Accessed
 37
 38 DA_LDT            EQU        0x2 | DA_P
 39 DA_TSS            EQU        0x9 | DA_P
 40 DA_CODE16        EQU        DA_CODE | DA_P
 41 DA_CODE32        EQU        DA_CODE | DA_D | DA_P
 42 DA_CODE32C        EQU        DA_CODE32 | DA_C
 43 DA_CODE32R        EQU        DA_CODE32 | DA_R
 44 DA_CODE32CR        EQU        DA_CODE32C | DA_R
 45 DA_CODE32RC        EQU        DA_CODE32CR
 46 DA_DATA16        EQU        DA_DATA | DA_P
 47 DA_DATA16W        EQU        DA_DATA16 | DA_W
 48 DA_DATA32        EQU        DA_DATA | DA_B | DA_P
 49 DA_DATA32W        EQU        DA_DATA32 | DA_W
 50 DA_STACK16        EQU        DA_DATA | DA_W | DA_P
 51 DA_STACK32        EQU        DA_DATA | DA_W | DA_B | DA_P
 52
 53 DA_DPL0            EQU        0000_0000b        ;descriptor privilege level
 54 DA_DPL1            EQU        0010_0000b
 55 DA_DPL2            EQU        0100_0000b
 56 DA_DPL3            EQU        0110_0000b
 57
 58
 59 ;FILL_DES_BASE        descriptor, segment(word), offset(word)
 60 ;fill descriptor's dase with segment:offset
 61 ;eax will be modified
 62 %macro FILL_DES_BASE 3
 63         xor eax, eax
 64         mov ax, %2
 65         shl eax, 4
 66         add eax, %3
 67         mov word [%1 + 2], ax
 68         shr eax, 16
 69         mov byte [%1 + 4], al
 70         mov byte [%1 + 7], ah
 71 %endmacro
 72
 73 ;FILL_DES_LIMIT        descriptor, limit(dword)
 74 ;fill descriptor's limit
 75 ;eax will be modified
 76 %macro FILL_DES_LIMIT 2
 77         mov eax, %2
 78         mov word [%1], ax
 79         shr eax, 16
 80         and al, 0xf
 81         or byte [(%1) + 6], al
 82 %endmacro
 83
 84 ;===============================================================================
 85
 86 ;gate_t selector(word), offset(dword), param_count(byte), attribute(byte)
 87 %macro gate_t 4
 88     DW        ((%2) & 0xffff)            ;offset 15~0
 89     DW        ((%1) & 0xffff)            ;selector
 90     DB        ((%3) & 0x11111b)        ;param count
 91     DB        ((%4) & 0xff)            ;P, DPL, S, type
 92     DW        (((%2) >> 16) & 0xffff)    ;offset 31~24
 93 %endmacro
 94
 95 ;gate attribute
 96 GA_P            EQU        BIT(7)            ;gate present
 97
 98 GA_CALL32        EQU        0xc | GA_P
 99 GA_INT32        EQU        0xe | GA_P
100 GA_TRAP32        EQU        0xf | GA_P
101
102 GA_DPL0            EQU        0000_0000b        ;gate privilege level
103 GA_DPL1            EQU        0010_0000b
104 GA_DPL2            EQU        0100_0000b
105 GA_DPL3            EQU        0110_0000b
106
107 ;===============================================================================
108
109 ;DEFINE_SELECTOR    name, offset(word), attribute(byte)
110 %macro DEFINE_SELECTOR 3
111     %1 EQU (((%2) & 1111_1000b) | (%3))
112 %endmacro
113
114 ;selector attribute
115 SA_TI            EQU        BIT(2)
116 SA_GDT            EQU        0
117 SA_LDT            EQU        SA_TI
118
119 SA_RPL0            EQU        0
120 SA_RPL1            EQU        1
121 SA_RPL2            EQU        2
122 SA_RPL3            EQU        3
123
124 ;===============================================================================
125
126 ;Page Directory/Table Entry
127 PG_P    EQU        BIT(0)
128 PG_R    EQU        0
129 PG_W    EQU        BIT(1)
130 PG_S    EQU        0
131 PG_U    EQU        BIT(2)
132 ;not complete
133
134 ;===============================================================================
135
136 %undef BIT
137
138 %endif
刚开始接触保护模式时,被成堆的资料雷住了... 其实后来发现我接触的保护模式并不难,因为我只用了其中一小部分,只要能把参考文档看懂,都是死东西。主要内容按照《自己动手写os》第3章各节的内容练一遍,再准备好汇编黑皮书和Intel的开发者手册,基本上可以过关。

有了保护模式的一些知识,就开始着手写loader:
  1 %include "address.inc"
  2 %include "macro.inc"
  3 %include "x86.inc"
  4
  5 org 0x100
  6 TOP_OF_STACK    EQU        0x100
  7
  8 ;===============================================================================
  9 LAB_loader:
 10         mov ax, cs
 11         mov ds, ax
 12         mov es, ax
 13         mov ss, ax
 14         mov sp, TOP_OF_STACK
 15
 16         RESET_FLOPPY
 17         LOAD_FILE SBASE_elf, OFFSET_elf, kernel_filename
 18         CLOSE_FLOPPY
 19
 20         call CheckMem
 21         shr eax, 20
 22         call PrintEAX
 23         mov si, msg_RAM
 24         call PrintString
 25
 26         lgdt [gdtr]
 27
 28         cli
 29
 30         in al, 0x92
 31         or al, 0000_0010b
 32         out 0x92, al
 33
 34         mov eax, cr0
 35         or eax, 1
 36         mov cr0, eax
 37
 38         jmp dword gsel_flat_code:(BASE_loader + section.SEG_code32.start)
 39
 40 ;strings
 41 kernel_filename        DB        "KERNEL  BIN", 0
 42 msg_RAM                DB        `MB Memory\n\r`, 0
 43
 44 ;---------------------------------------------------------------------
 45
 46 ;subroutine CheckMem
 47 ;none of segment regs will be modified
 48 CheckMem:
 49         push ds
 50         push es
 51
 52         mov ax, SBASE_mem
 53         mov ds, ax
 54         mov es, ax
 55         xor ebx, ebx
 56         mov edi, mem_info
 57 .info:
 58         mov eax, 0xe820
 59         mov ecx, 20
 60         mov edx, 0x534D4150
 61         int 0x15
 62         jc .fail
 63         add edi, 20
 64         inc dword [num_ards]
 65         test ebx, ebx
 66         jnz .info
 67         jmp .ok
 68 .fail:
 69         mov ax, cs
 70         mov ds, ax
 71         mov si, .msg_fail
 72 .print:
 73         mov al, byte [ds:si]
 74         test al, al
 75         jz $
 76         mov ah, 0x0e
 77         int 0x10
 78         inc si
 79         jmp .print
 80 .ok:
 81         mov ecx, dword [num_ards]
 82         mov si, mem_info
 83 .count:
 84         cmp dword [si + 16], 1
 85         jne .next
 86         mov eax, dword [si]
 87         add eax, dword [si + 8]
 88         cmp eax, dword [mem_size]
 89         jna .next
 90         mov dword [mem_size], eax
 91 .next:
 92         add si, 20
 93         loop .count
 94
 95         mov eax, dword [mem_size]
 96         pop es
 97         pop ds
 98         ret
 99
100 ;strings
101 .msg_fail        DB        `memeory check error\n\r`, 0
102
103 ;---------------------------------------------------------------------
104
105 ;subroutine PrintEAX
106 ;none of regs will be modified
107 PrintEAX:
108         push eax
109         push ebx
110         push ecx
111         push edx
112
113         xor ecx, ecx
114 .cal:
115         xor edx, edx
116         mov ebx, 10
117         div ebx
118         push edx
119         inc ecx
120         test eax, eax
121         jnz .cal
122 .print:
123         pop eax
124         add al, '0'
125         call PrintAL
126         loop .print
127
128         pop edx
129         pop ecx
130         pop ebx
131         pop eax
132         ret
133
134 ;---------------------------------------------------------------------
135
136 ;subroutine PrintString
137 ;ds:si should be the address of the string end of 0
138 ;none of regs will be modified
139 PrintString:
140         push si
141         push ax
142 .1:
143         mov al, byte [ds:si]
144         test al, al
145         jz .end
146         call PrintAL
147         inc si
148         jmp .1
149 .end:
150         pop ax
151         pop si
152         ret
153
154 ;---------------------------------------------------------------------
155
156 PrintAL:
157     push ax
158     mov ah, 0xe
159     int 0x10
160     pop ax
161     ret
162
163 ;----------------------------------------------------------------------
164
165 %include "floppy.asm"
166
167 ;^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^
168
169 ;===============================================================================
170 SECTION SEG_gdt align=8
171
172 gdes_null            des_t        0, 0, 0
173 gdes_flat_code        des_t        0, 0xfffff, DA_CODE32R | DA_4G | DA_DPL0
174 gdes_flat_data        des_t        0, 0xfffff, DA_DATA32W | DA_4G | DA_DPL0
175 gdes_video            des_t        0xb8000, 0xffff, DA_DATA16W | DA_DPL3
176
177 gdtr            DW        $ - $$ - 1
178                 DD        BASE_loader + $$
179
180 DEFINE_SELECTOR        gsel_flat_code, gdes_flat_code - $$, SA_GDT | SA_RPL0
181 DEFINE_SELECTOR        gsel_flat_data, gdes_flat_data - $$, SA_GDT | SA_RPL0
182 DEFINE_SELECTOR        gsel_video, gdes_video - $$, SA_GDT | SA_RPL0
183 ;SECTION SEG_gdt^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^
184
185 ;===============================================================================
186 SECTION SEG_code32 align=16
187 BITS 32
188
189         mov ax, gsel_flat_data
190         mov ds, ax
191         mov es, ax
192         mov fs, ax
193         mov ss, ax
194         mov esp, TOP_stack
195
196         mov ax, gsel_video
197         mov gs, ax
198
199         PRINT 10, 3, 'P'
200
201         call SetupPaging
202
203         PRINT 10, 4, 'P'
204
205         call InitKernel
206
207         PRINT 10, 5, 'P'
208
209         jmp gsel_flat_code:KERNEL_ENTRY
210
211 ;---------------------------------------------------------------------
212
213 ;subroutine SetupPaging
214 SetupPaging:
215
216         mov ecx, dword [BASE_mem]
217         test ecx, 00000_00000_11111_11111_11111_11111_11b
218         jnz .another_pde
219         shr ecx, 22
220         jmp .init_pd
221 .another_pde:
222         shr ecx, 22
223         inc ecx
224 .init_pd:
225         push ecx
226         mov edi, BASE_page_dir
227         mov eax, BASE_page_table | PG_U | PG_W | PG_P
228 .1:
229         mov dword [edi], eax
230         add edi, 4
231         add eax, 4 * 1024
232         loop .1
233 .init_pt:
234         mov edi, BASE_page_table
235         mov eax, 0 | PG_U | PG_W | PG_P
236         pop ecx
237         shl ecx, 10        ;ecx *= 1024
238 .2:
239         mov dword [edi], eax
240         add edi, 4
241         add eax, 4 * 1024
242         loop .2
243
244         mov eax, BASE_page_dir
245         mov cr3, eax
246
247         mov eax, cr0
248         or eax, 1 << 31
249         mov cr0, eax
250
251         ret
252
253 ;---------------------------------------------------------------------
254
255 ;subroutine InitKernel
256 InitKernel:
257
258         xor ebx, ebx
259         mov bx, word [BASE_elf + 0x2a]    ;ebx = size of one entry in the pht
260         xor edx, edx
261         mov dx, word [BASE_elf + 0x2c]    ;edx = number of entries in the pht
262         mov esi, dword [BASE_elf + 0x1c];esi = offset of the pht
263         add esi, BASE_elf                ;esi = address of the pht
264 .loop_edx:
265         test edx, edx
266         jz .endloop_edx
267         cmp dword [esi], 1
268         jne .2                            ;the seg can be loaded if type = 1
269         push esi                        ;backup esi
270         mov edi, dword [esi + 0x8]        ;edi = virtual address
271         xor ecx, ecx
272         mov cx, word [esi + 0x10]        ;ecx = size
273         mov esi, dword [esi + 0x4]        ;esi = offset of program
274         add esi, BASE_elf                ;esi = address of program
275 .loop_ecx:
276         test ecx, ecx
277         jz .endloop_ecx
278         mov al, byte [esi]
279         mov byte [edi], al
280         inc esi
281         inc edi
282         dec ecx
283         jmp .loop_ecx
284 .endloop_ecx:
285         pop esi                ;restore esi
286 .2:
287         add esi, ebx        ;esi += pht_entry_size
288         dec edx
289         jmp .loop_edx
290 .endloop_edx:
291
292         ret
293
294 ;---------------------------------------------------------------------
295
296 LEN_code32    EQU        $ - $$
297 ;SECTION SEG_code32^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^
298
299 ;===============================================================================
300 SECTION SEG_stack
301 ALIGN 4
302
303 TIMES 2048 DB 0        ;2KB
304
305 TOP_stack    EQU        BASE_loader + $
306 ;SECTION SEG_stack^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^

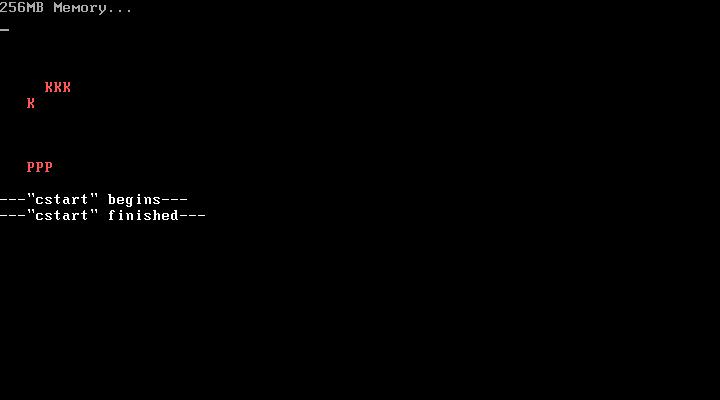

loader中要做下面几件事:
1.将elf格式的kernel.bin调入内存。
2.检查内存情况,启动分页机制。
3.切换到保护模式,转移控制到kernel

对1来说,有了boot的经验,这个应该不成问题。
对2来说,我仅仅实现了算出该PC上内存上限,并无考虑内存存在空洞。
对3来说,识别elf格式的地方曾经出了一些问题,因为我用ubuntu下的ld链接出来的elf格式的kernel.bin比书中的代码要多一个program。后来我仔细阅读了elf格式的文档之后修正了这个bug。这个bug是我进入kernel之前的最后一只拦路虎,突破之后就可以开始用C写一些东西了。

最后贴个图,是我在vmware中用软盘启动后的情况:

Feedback

# re: 自制os开发记(一)——启动部分  回复  更多评论

2009-02-06 13:59 by 路青飞
赞一个。

# re: 自制os开发记(一)——启动部分  回复  更多评论

2009-02-06 16:38 by 李现民
现在很少有人这么做了。

只有注册用户登录后才能发表评论。
【推荐】超50万行VC++源码: 大型组态工控、电力仿真CAD与GIS源码库
网站导航: 博客园   IT新闻   BlogJava   知识库   博问   管理
