众所周知，RichEdir强大在于其图文混排（在这里不跟Word、HTML比），其中的图替换为动态图的核心问题就归结于如何高效刷新。我们知道GDI操作是最消耗CPU的，所以刷新整个RichEdit窗口是不可取的，其副作用会导致更严重的闪烁问题。解决问题的思路很简单：类似于拖拽时候在屏幕绘制异或线，我们的动画重绘时不请求RichEdit，而直接在其窗口的DC上绘制当前动画帧，此时缺少是如何确定该OLE的位置，这个是所有问题的关键。先看下面这幅图：

假定1-5全部都是GIF图片，非GIF可以暂时无视，这个后面大家会非常清楚如何处理。在这个过程中，2不见了，而4是新出现的。对于4新出现时，RichEdit自身肯定会触发其：

Draw(
    DWORD dwDrawAspect, LONG lindex, void* pvAspect,
    DVTARGETDEVICE* ptd, HDC hicTargetDev, HDC hdcDraw,
    LPCRECTL prcBounds, LPCRECTL prcWBounds,
    BOOL (__stdcall *pfnContinue)(DWORD_PTR dwContinue),
    DWORD_PTR dwContinue)

这个时候，我们知道新的GIF图片进入可视区，可以把它添加到集合中。对于2的动画触发时间到来时，我们可以确定其位置且与可视区比对，发现其不再可视区，则从集合中移除。这样就可以得到一个接近于（略大于）当前视口中的动画控件集合，当有新的动画触发时间到来时，我们可以先检查其是否在可视区，如果不在则不用GDI操作，仅仅更新其当前帧。当然这些工作你也可以不做，但是在动画控件数量大的时候效率可能略有下降，主要是查找的过程（索引、位置）比较耗时。

如何确定一个OLE的位置呢？由于我们插入OLE都使用了REO_BELOWBASELINE标志，也就是跟当前行的底部对齐，所以OLE左下角位置的精确度对我们来说很重要。看下图：

假设图中黑框是一个OLE对象，其字符索引为CPN，假定第N+1行的第一个字符索引为CPN1，那么OLE左下角坐标={PosFromChar(CPN).x, PosFromChar(CPN1).y }，PosFromChar这个是RichEdit提供的。问题的关键是最后一行怎么计算？此时没有第N+1行。对于这种特殊情况，主要是Y坐标的计算，可以这样考虑：Y=RichEdit内容高度-滚动条位置。猜测: 计算内容高度可能比较耗时，故QQ的聊天消息显示部分强制在底部加了一行，以避免这种情况出现。

得到左下角位置以后，可能你会觉得就万事大吉了。错！还有一个关键点！我们可以通过OLE的接口GetExtent得到其大小，然而这个大小没有考虑缩放比例，所以你需要根据当前缩放比例进行计算，而这个计算牵扯到浮点数运算，过程中的来回不仅麻烦而且不精确，所以OLE的可视大小要想非常精确是不能通过计算来的。我们前面知道OLE绘制的时候会传入可视范围，假如我们保存下来是不是就可以解决问题了呢？当然，显然，你可以试试！

这些问题主要原因是RichEdit的很多接口方法没有暴露，而Win8的SDK会做重大升级，很多之前的问题都会变成不是问题，或许还会引起更多的新特性，但是动画本身的逻辑还是需要自己实现，或者会简单许多，至于多少我还尚不清楚，但是目前来看这种方案效率足够！

到了这里，核心技术应该大白天下，整个过程，我追求了位置的精准度，并据此获得最小可视集合进行刷新优化。

最新SDK&Demo，参见：http://code.google.com/p/im-solution/。希望你会喜欢！

一直希望VC开发者能够方便的开发出细腻高品质的用户界面。我喜欢C++，选择的平台是Windows，所以大部分时间用VC。我自身不排斥其他技术或者开发语言或者开发工具，都去了解，了解的目的是想吸取好的思想补充VC开发方面的不足。从事界面开发方面的研究有5年了，学过很多，尝试过很多，失败过很多，但是没有气馁。感谢开源，尤其是谷歌的Chrome开源，使我再次提高。在论坛和代码网站，都能看到一些界面方面作品，有源码的也有纯欣赏的，大多数一看上去还不错，本地执行就会发现粗糙的地方，不细腻，难以商业化使用。总体来讲，国内很难看到好的界面方面的开源框架，优秀公司也以此为傲，不断引导界面潮流，使得其他一些公司模仿起来都累得喘气。


界面开发跟所有其他开发一样，都是有技术含量的，对于真正研究的人来说应该清楚。我在初期也遇到有人问我：xp换肤不是挺好嘛？vista都出来了，还需要换肤嘛？win7很漂亮，完全不需要额外的界面开发呀？我想一直界面代表了一个企业的标识文化，比如qq的蓝色以及企鹅，迅雷的动态效果窗口和蜂鸟。有兴趣研究没错，能做好更难得。

互联网客户端的特点是小巧灵，界面本身比较绚丽，背后依赖的界面引擎很重要。谷歌倾尽所有的开源姿态，是对微软的一种挑衅，在互联网方面我打败了你，在传统桌面上无法打败，把自己优秀的桌面代码开源出去联合所有人来不断孤立你。

Chrome开源牵扯的其他开源达30多个，几百个工程，一般的开发者想要利用其中的部分功能需要花费一些学习时间，要有移植大项目的经验。这里我做的就是抽取其中的view部分，做出一个基本的开发框架，斩断过多的牵连，尽量利用Windows平台的sdk，希望对渴望学习开发者的或者有能力扩展的公司有用。

背景

界面方面的研究，经过了三个阶段：传统Win32窗口、Win32窗口的子类化自绘、无窗口界面开发(directui)。这三个阶段有交集，大致还是按照时间推移不断提高的。

第一阶段：04-05年当时处于研究生实习时期，在导师公司做gis平台开发，对于界面要求不高，但也有一些定制性开发，那个时期基本上就是上codeproject，学习常规窗口编程技巧，那些api能做那些事，会引起什么效果，有那些附带作用，久而久之就知道做一个效果最直接的办法是组合那些api。当时自绘的工作不多，但是长时间的反复调用控件会让人厌烦，当时看了arcgis的平台里面开始使用网页做一些界面，限于当时的知识，无法获取研究的途径。后来我知道了一个叫BCG的界面开发库，从它开始进入了自绘阶段。

第二阶段：06-07年一开始是对BCG界面库的研究，说起这件事，觉得泄露的代码对我国软件开发水平的提高有很大帮助。BCG界面库在当时模拟的是office2003界面风格，模拟的很像但它的代码自身并不是非常清晰，模块的划分不一目了然。他在当时是把开源的CJLib打垮了，不过随后又被CJLib的商业公司Codejoke干翻，直至最后跟VC8的mfc弱弱联合，仓促间形成一个mfcx，就现在来看使用的公司很少。Codejoke的xtp也是以泄漏的方式才能有机会学到，他的界面组件划分比较合理，代码很清晰，尤其是其中的skinframework框架，单独拿出来编译一个dll即可实现常规窗口的换肤，皮肤格式可以和xp的兼容。也是他，让我彻底放弃常规窗口的子类化自绘的工作，转而是研究他的实现，因为他已经做到极致。后来我08年的毕业设计也是以他为基础，题目是软件构造方面的，各种形式的界面插件构造软件框架。在这个时候qq已经向无窗口发展了，这时候我得到了directui的概念，开始了无窗口界面方面的研究。

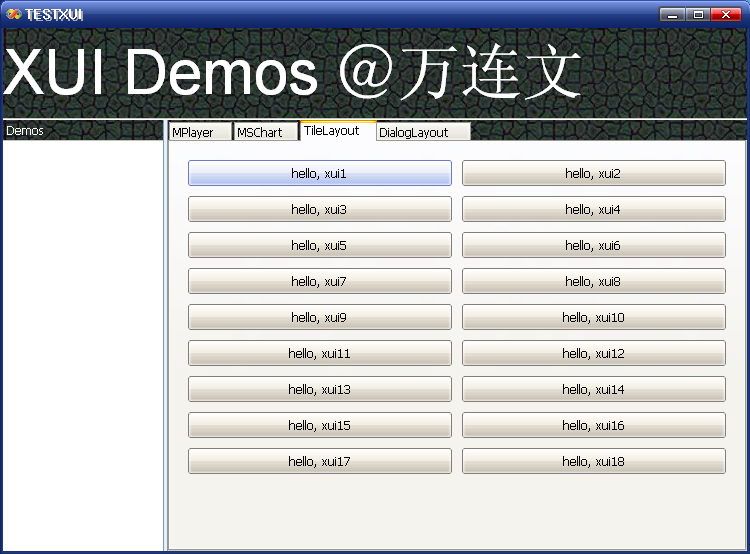

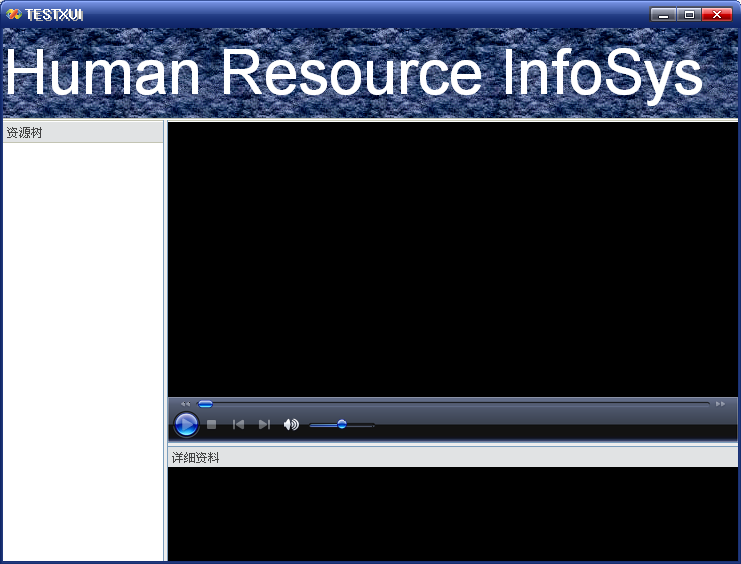

第三阶段：07-现在。最开始是研究http://www.viksoe.dk/code/windowless1.htm这个开源，相信很多人都知道也研究过。他抽象了一些无窗口的界面元素，翻译常规窗口消息解释并重新派发给无窗口元素，引入了一些ddraw特效，当时能接触到这样的代码很兴奋，界面初看起来很震撼，尤其是主界面的动画效果。他也有很明显的缺点：不支持unicode，pretytext的计算有问题，本地窗口跟无窗口的布局混合会遮盖。基于他，我做出了自己的第一个界面框架，并应用在公司商业化产品中，可以从这里欣赏：http://www.cppblog.com/wlwlxj/archive/2007/08/28/31014.html。由于他对Windows的封装和无窗口元素的抽象并不是很强大，所以想要真正的用它做很强大的界面框架有困难，后来看qq、迅雷的界面，感觉到之前的界面元素并不通用，且缺少动态的能力，有一些想法在这个帖中提及：http://hi.baidu.com/wlwel/blog/item/ad08bfc8108ff78dc9176808.html。我后来想自己可能需要的是网页那种动态能力的界面，对图形图像的处理，以及界面的动态布局拖拽，我想起手里的Win2000泄漏代码，于是乎开始了一件疯狂的事情：移植其中的ie部分代码，只要其中的界面引擎，带上css和滤镜，支持各种交互事件，这就是我当时的想法。历时8个月，出来的成果：http://www.cppblog.com/wlwlxj/archive/2009/06/28/88695.html。这一次失败了，没法商业化应用，有很多问题，按钮的焦点有1像素偏差，css由于那个ie版本比较低，非常有限且不规范，滤镜由于一个组件创建不成功且无代码没法使用。整理的代码有30多兆，代码本身结构不清晰，砍掉的地方也非常多且很乱，最终我也没有能力去继续修改。中间有很多次的放弃，又不服气继续，最终走了下来。这一次研究对我最大的帮助就是在一个巨大的软件代码中，如何找到自己想要的东西，如何大刀阔斧的砍代码。里面就像大观园，技术很全，学到的东西太多太多。后来我意识到网页有网页布局的特点，桌面软件有桌面软件的特点，需要的地方互操作即可。接下来，我又研究了几个月comctl32部分，最后发现研究edit button需要走到ntuser部分，甚至想要朝显卡驱动调用方面走，就打住了，当然也有一些成果：http://www.cnblogs.com/wlwel/archive/2010/05/10/1732160.html，是一个失败的研究，但是学到了很多东西。有段时间我甚至刻意的躲避界面开发，直到后来接触到Chrome浏览器，看了他的开源。

针对Chrome开源所做的工作

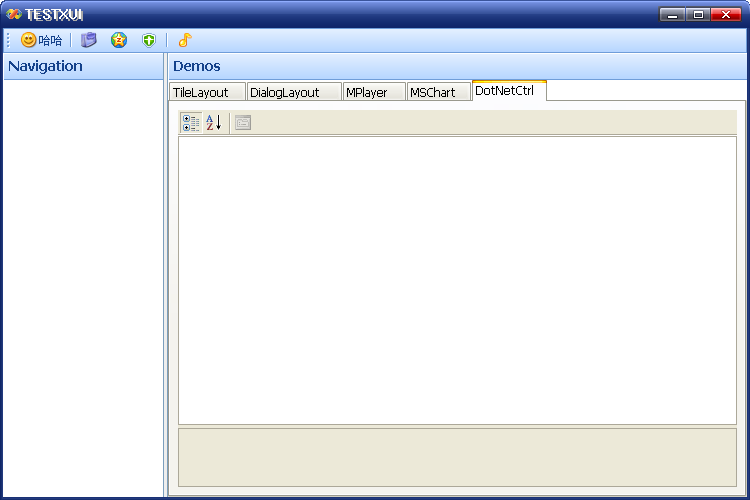

Chrome开源，主要是抽取其中的view部分代码，依赖的有他的base、gfx、skia、app部分，我把base分成了base、message_framework、rfc_algorithm，skia用gdiplus替换合并到gfx，app划分到animation和view_framework，去掉linux以及mac平台的支持部分，去掉了一些不需要的功能比如网页拖拽相关，形成了一个最小的开发框架，并修改了标题栏自绘的一个bug。Base部分起初想用boost替换，后来发现工作量很大，还是没敢做。截图如下：

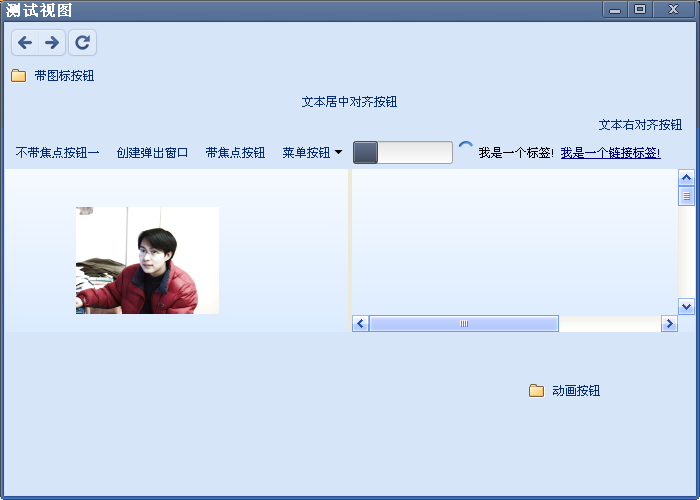

所有整理代码下载。

后续工作

继续增加控件、功能、修改现有代码中的一些注释的问题。接受所有的批评和建议，但不要人身攻击。希望能看到更多其他人的作品，现在的开源世界太丰富，很多东西不是接触不到，而是肯不肯静下心来研究。

注：工程是2005的，额外需要的头文件<vsstyle.h> <vssym32.h>可以从vc2008的sdk中拷贝或者任意其他地方下载。2008直接转换即可编译。

开发包目前包括：
1、PMDocument:文档控件，运行时不可见，主要负责存储数据，是所有控件的基础。
2、PMGrid:表格控件，通过表格方式展示文本信息。
3、PMGantt:甘特图控件，通过各种图形丰富的展现时间信息。
4、PMADOAdapter:ADO数据库适配器，通过ADO方式桥接数据库和PMDocument，缓存关键信息，加速数据加载和信息查询。

目前版本:1.1.0

示例分为VB6,Delphi7,VS2005 C#,VBS版本,由于时间原因,JS以及C++版本没有做.考虑到开发言语的等价性,VB.net示例将不开发.

运行示例前请执行bin目录的reg.bat注册控件(其中SplitterATLControl.dll不属于本产品，VB6 demo中用到)，执行unreg.bat可以注销控件。

如果由于找不到数据库发生错误，请将其他目录下的数据库文件拷贝到本目录。

history:

2008-9-15, 1.0.1β
1.PMGTLT_CUSTOM类型的时间轴更改为用户自绘制
2.PMDisplay接口增加绘制字符串、矩形、路径等功能
3.颜色、字体等对象的暴露实现高级绘制
4.Gantt增加OnPostDrawNodeSprite,提供精灵绘制完毕后的附加图形信息绘制事件
5.C#示例

2008-9-21, 1.1.0 release
1.增加控件授权机制
2.VBS Delphi7示例完成
3.第一版本正式发布

目前正在编写帮助手册
网站将会在10月建设完毕


// 授权:
//     企业版:绑定exe,不限制分发数量 (免费技术支持1年)
//     价格:
//   基础控件(PMDocument,PMGrid,PMGantt) 2w RMB
//   扩展控件PMADOAdapter    1w RMB

//     个人版:绑定exe,控件底部会显示授权信息 (无技术支持)
//     价格:
//   1k


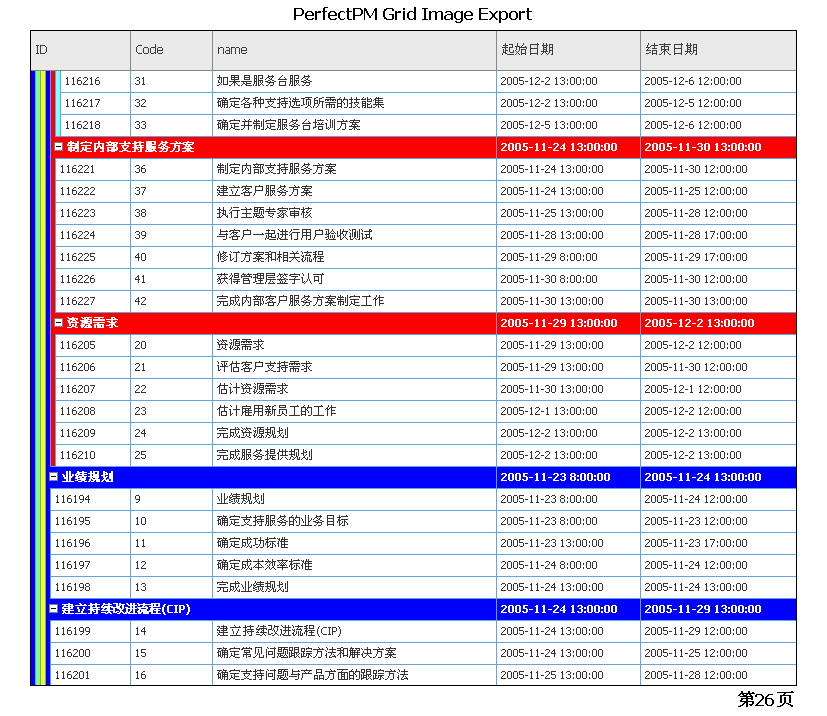

下载示例以及截图

开发包目前包括：
1、PMDocument:文档控件，运行时不可见，主要负责存储数据，是所有控件的基础。

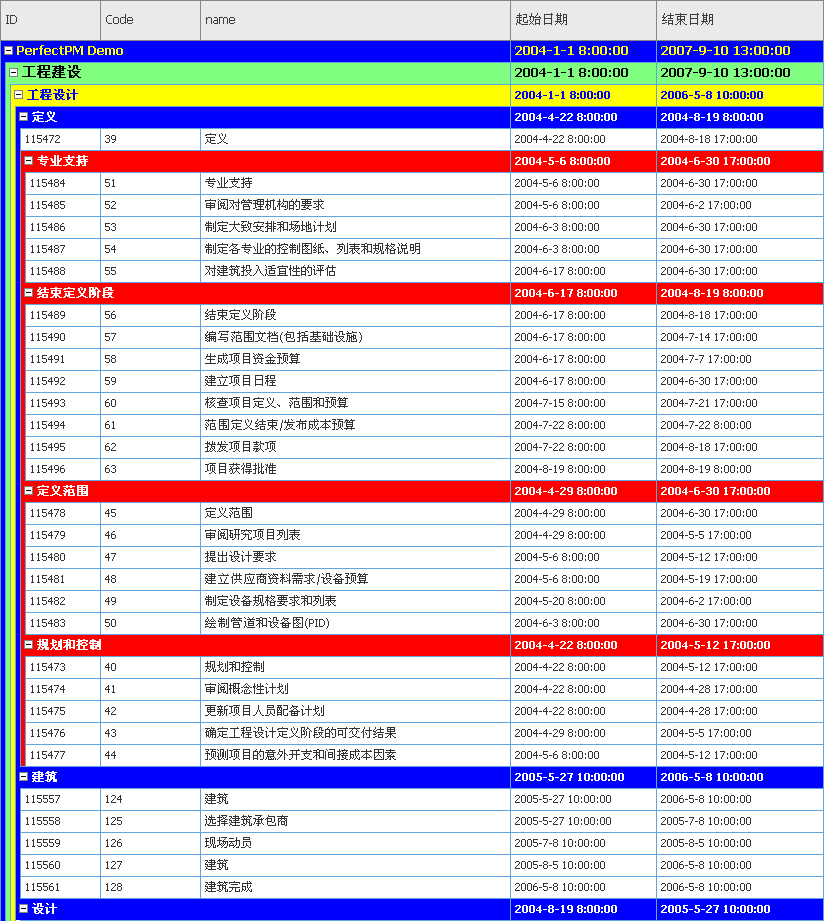

2、PMGrid:表格控件，通过表格方式展示文本信息。

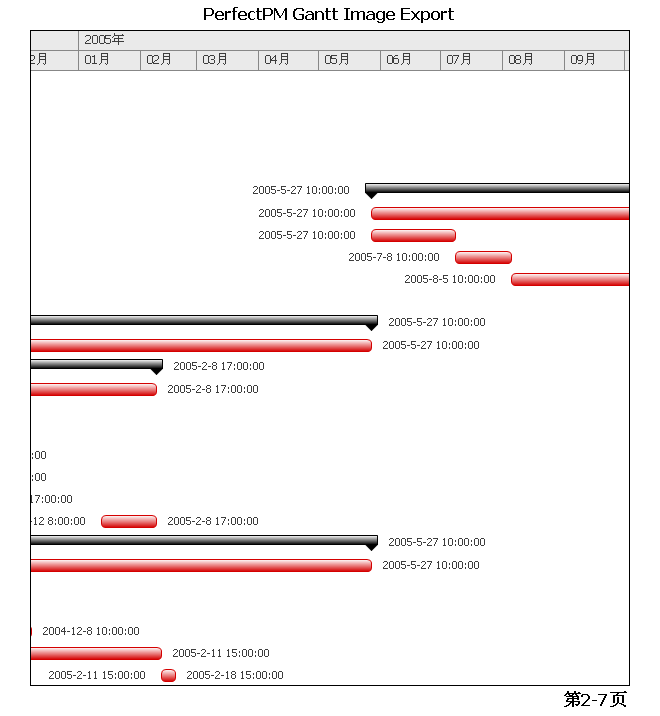

3、PMGantt:甘特图控件，通过各种图形丰富的展现时间信息。
4、PMADOAdapter:ADO数据库适配器，通过ADO方式桥接数据库和PMDocument，缓存关键信息，加速数据加载和信息查询。

目前版本:1.0.0-β，有一部分高级绘制接口暂时没有暴露。

示例采用VB6开发，更多语言的demo将会陆续开发出来。

运行示例前请执行bin目录的reg.bat注册控件(其中SplitterATLControl.dll不属于本产品，demo中用到)，执行unreg.bat可以注销控件。

下载

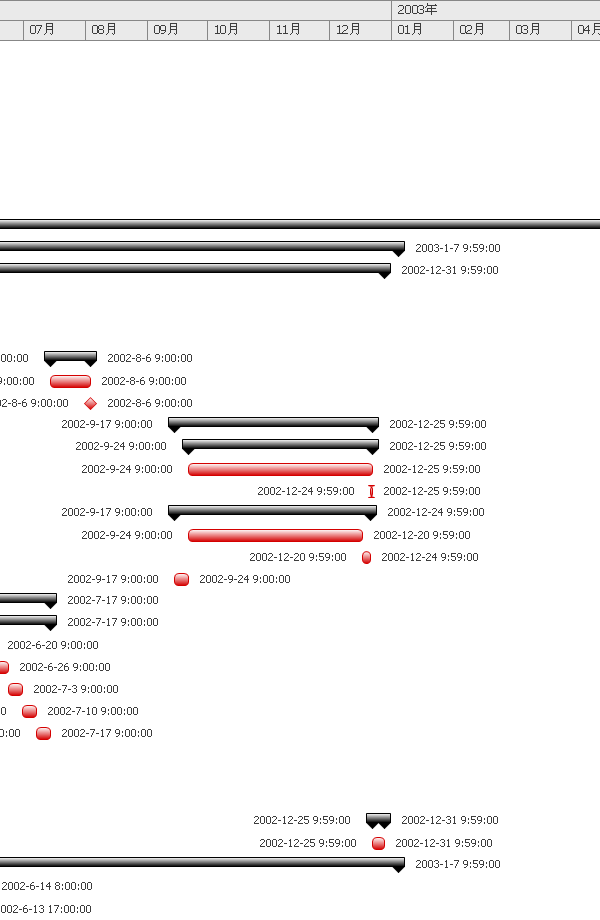

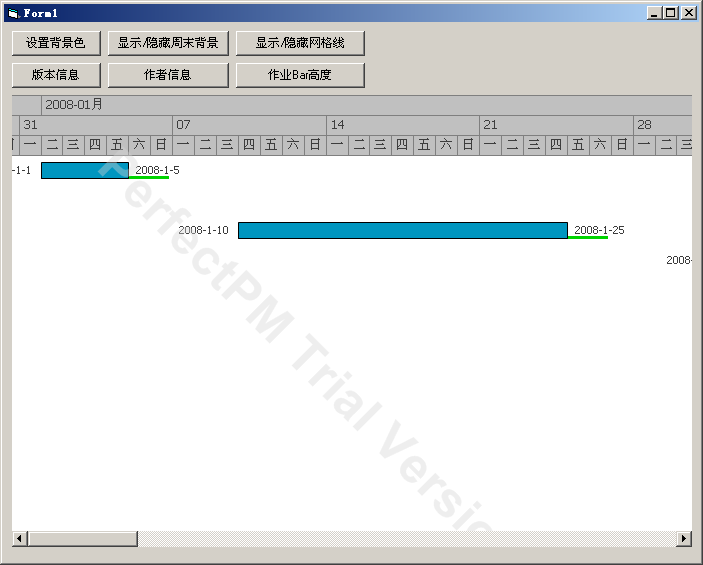

自定义甘特图表头绘制(全部自定制)：
