C++博客-I smell magic in the air-随笔分类-文件格式http://www.cppblog.com/izualzhy/category/20414.html坚持 相信自己zh-cnSat, 09 Mar 2013 17:48:49 GMTSat, 09 Mar 2013 17:48:49 GMT60BMP格式学习之转换bmp为字符画http://www.cppblog.com/izualzhy/archive/2013/03/09/198322.htmlizualzhyizualzhySat, 09 Mar 2013 15:38:00 GMThttp://www.cppblog.com/izualzhy/archive/2013/03/09/198322.htmlhttp://www.cppblog.com/izualzhy/comments/198322.htmlhttp://www.cppblog.com/izualzhy/archive/2013/03/09/198322.html#Feedback0http://www.cppblog.com/izualzhy/comments/commentRss/198322.htmlhttp://www.cppblog.com/izualzhy/services/trackbacks/198322.html于是试着自己写了个，效果一般但是很有意思。由于我使用的是256色的bmp，可能使用24位或者jpg效果会更好些。
先看下转换的结果。
转换前：

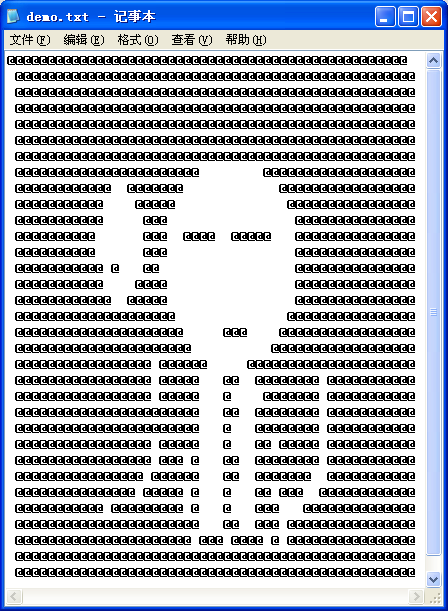

转换的字符画：

结果比较粗糙，但还可以接受，我想如果是24位bmp会好很多。有时间的话补充一下。
这里是代码： 1 /*
 2  * =====================================================================================
 3  *       Filename:  ConvertBmpToAscii.cpp
 4  *    Description:  convert a 256bmp file to ascii-file
 5  *
 6  *        Version:  1.0
 7  *        Created:  03/09/2013 05:46:16 PM
 8  *
 9  *         Author:  zhy (), izualzhy@163.com
10  * =====================================================================================
11  */
12 #include <stdio.h>
13 #include <stdlib.h>
14 #include <string.h>
15 #include "Defs.h"
16
17 int GetGrayFromRGB(RGBQuad color)
18 {
19     return color.rgbRed*0.299 + color.rgbGreen*0.587 + color.rgbBlue*0.114;
20 }
21
22 char GetCharFromGray(int gray)
23 {
24     if (gray > 0.9 && gray <=1.0)
25     {
26         return '#';
27     } else if (gray > 0.7) {
28         return '@';
29     } else if (gray > 0.4) {
30         return '~';
31     } else if (gray > 0.2) {
32         return '\'';
33     } else {
34         return ' ';
35     }
36 }
37
38 int main(int argc, char* argv[])
39 {
40     if (argc < 2)
41         return -1;
42
43     FILE* fp = fopen(argv[1], "r");
44     if (!fp)
45         return -1;
46
47     BitMapFileHeader bmfHeader;
48     fread(&bmfHeader, sizeof(bmfHeader), 1, fp);
49
50     BitMapInfoHeader bmiHeader;
51     fread(&bmiHeader, sizeof(bmiHeader), 1, fp);
52
53     RGBQuad colorTable[256];
54     fread(colorTable, sizeof(RGBQuad), 256, fp);
55
56     int width = bmiHeader.biWidth;
57     width = (width*bmiHeader.biBitCount + 31)/8;
58     width = width/4*4;
59     int height = bmiHeader.biHeight;
60
61     unsigned char* dataImage = (unsigned char*)malloc(width*height*sizeof(unsigned char));
62     memset(dataImage, 0, width*height);
63     fread(dataImage, 1, width*height, fp);
64     char* dataAscii = (char*)malloc(width*height*sizeof(char));
65     memset(dataAscii, ' ', width*height);
66     for (int i=0; i<width; ++i)
67         for (int j=height-1; j>=0; --j)
68         {
69             int gray = GetGrayFromRGB(colorTable[dataImage[j*width + i]]);
70             dataAscii[(height - 1 - j)*width + i] = GetCharFromGray(gray);
71         }
72
73     fclose(fp);
74
75     fp = fopen("demo.txt", "w");
76     if (!fp)
77         return -1;
78
79     for (int j=0; j<height; j+=10)
80     {
81         for (int i=0; i<width; i+=10)
82         {
83             fwrite(dataAscii + j*width + i, 1, 1, fp);
84         }
85         fwrite("\n", 1, sizeof("\n"), fp);
86     }
87     fclose(fp);
88     free(dataImage);
89     free(dataAscii);
90
91     return 0;
92 }
93


izualzhy 2013-03-09 23:38 发表评论
]]>BMP格式学习之创建bmp文件http://www.cppblog.com/izualzhy/archive/2013/03/09/198317.htmlizualzhyizualzhySat, 09 Mar 2013 09:22:00 GMThttp://www.cppblog.com/izualzhy/archive/2013/03/09/198317.htmlhttp://www.cppblog.com/izualzhy/comments/198317.htmlhttp://www.cppblog.com/izualzhy/archive/2013/03/09/198317.html#Feedback0http://www.cppblog.com/izualzhy/comments/commentRss/198317.htmlhttp://www.cppblog.com/izualzhy/services/trackbacks/198317.html接上篇，既然颜色表可以得到，bmp的文件格式已经很清楚了，能否自己创建bmp文件呢？

还是以256色bmp为例.

答案是可以的，这是程序生成的一个简单的bmp：

demo

根据之前的颜色表，可以得到red,green,blue像素对应的index,只要在位图数据区写上该内容就好了。

注意位图数据的方向是从左到右从下至上。

Code Snippet
  1. /*
  2. * =====================================================================================
  3. *       Filename:  CreateBMPFile.cpp
  4. *    Description:  demos of creating 256BMP file
  5. *
  6. *        Version:  1.0
  7. *        Created:  03/09/2013 03:44:13 PM
  8. *
  9. *         Author:  zhy (), izualzhy@163.com
  10. * =====================================================================================
  11. */
  12. #include <stdio.h>
  13. #include <stdlib.h>
  14. #include <string.h>
  15. #include "Defs.h"
  16.
  17. int main()
  18. {
  19.     const int width = 200;
  20.     const int height = 300;
  21.     const int bitCount = 8;
  22.
  23.     int realWidth = (width * bitCount + 31)/8;
  24.     realWidth = realWidth/4*4;
  25.     const int dataSize = realWidth * height;
  26.
  27.     BitMapFileHeader bmfHeader;
  28.     memset(&bmfHeader, 0, sizeof(bmfHeader));
  29.     bmfHeader.bfType = 0x4d42;
  30.     bmfHeader.bfOffBits = sizeof(BitMapFileHeader) + sizeof(BitMapInfoHeader) + sizeof(RGBQuad)*256;
  31.     bmfHeader.bfSize = bmfHeader.bfOffBits + dataSize;
  32.
  33.     BitMapInfoHeader bmiHeader;
  34.     memset(&bmiHeader, 0, sizeof(bmiHeader));
  35.     bmiHeader.biSize = sizeof(BitMapInfoHeader);
  36.     bmiHeader.biWidth = width;
  37.     bmiHeader.biHeight = height;
  38.     bmiHeader.biPlanes = 1;
  39.     bmiHeader.biBitCount = bitCount;
  40.     bmiHeader.biSizeImage = dataSize;
  41.
  42.     FILE* fpIn = fopen("3.bmp", "r");//3.bmp是之前测试用的文件，256色bmp
  43.     if (!fpIn)
  44.         return -1;
  45.
  46.     RGBQuad colorTables[256];
  47.     fseek(fpIn, 0x36, SEEK_SET);
  48.     fread(colorTables, sizeof(RGBQuad), 256, fpIn);
  49.     fclose(fpIn);
  50.
  51.     unsigned char* imageData = (unsigned char*)malloc(dataSize*sizeof(unsigned char));
  52.     if (!imageData)
  53.         return -1;
  54.
  55.     memset(imageData, 0, dataSize);
  56.     for (int i=0; i<realWidth; ++i)
  57.     {
  58.         for (int j=0; j<=20; ++j)
  59.         {
  60.             imageData[j*realWidth + i] = 0xff;//white
  61.         }
  62.
  63.         for (int j=50; j<=100; ++j)
  64.         {
  65.             imageData[j*realWidth + i] = 0xfc;//blue
  66.         }
  67.
  68.         for (int j=150; j<=180; ++j)
  69.         {
  70.             imageData[j*realWidth + i] = 0xfa;//green
  71.         }
  72.
  73.         for (int j=220; j<300; ++j)
  74.         {
  75.             imageData[j*realWidth + i] = 0xf9;//red
  76.         }
  77.     }
  78.
  79.     FILE* fpOut = fopen("demo.bmp", "w");
  80.     if (!fpOut)
  81.         return -1;
  82.
  83.     fwrite(&bmfHeader, sizeof(bmfHeader), 1, fpOut);
  84.     fwrite(&bmiHeader, sizeof(bmiHeader), 1, fpOut);
  85.     fwrite(colorTables, sizeof(RGBQuad), 256, fpOut);
  86.     fwrite(imageData, 1, dataSize, fpOut);
  87.     fclose(fpOut);
    free(imageData);
  88. }

该代码会生成上述bmp文件。

如果你看了前面的文章，就别问我3.bmp哪里的^_^

因为数据方向从上到下，因此从下到上依次为white, blue, green, red。

既然数据可以这么写入，接下来的就可以自己玩啦。

比如写入的代码改成了这个样子：

Code Snippet
  1. int i = 0;
  2.   while (i++ < 100)
  3.   {
  4.       int randX = rand()%realWidth;
  5.       int randY = rand()%height;
  6.       int randColorIndex = rand()%256;
  7.       const int range = 15;
  8.
  9.       int minX = randX - range;
  10.       minX = minX > 0 ? minX : 0;
  11.       int minY = randY - range;
  12.       minY = minY > 0 ? minY : 0;
  13.       int maxX = randX + range;
  14.       maxX = maxX > realWidth ? realWidth : maxX;
  15.       int maxY = randY + range;
  16.       maxY = maxY > height ? height : maxY;
  17.
  18.       printf("%d,%d,%d,%d\n",minX, maxX, minY, maxY);
  19.       for (int i=minX; i<maxX; ++i)
  20.           for (int j=minY; j<maxY; ++j)
  21.           {
  22.               imageData[j*realWidth + i] = randColorIndex;
  23.           }
  24.   }

随机取点，以该点为中心的矩形随机填充颜色。就成了这个样子：

demo

是不是很好玩？绘制直线，圆形应该就很容易了。



izualzhy 2013-03-09 17:22 发表评论
]]>BMP格式学习之提取颜色表http://www.cppblog.com/izualzhy/archive/2013/03/09/198315.htmlizualzhyizualzhySat, 09 Mar 2013 07:52:00 GMThttp://www.cppblog.com/izualzhy/archive/2013/03/09/198315.htmlhttp://www.cppblog.com/izualzhy/comments/198315.htmlhttp://www.cppblog.com/izualzhy/archive/2013/03/09/198315.html#Feedback0http://www.cppblog.com/izualzhy/comments/commentRss/198315.htmlhttp://www.cppblog.com/izualzhy/services/trackbacks/198315.html按照从网上查找的资料bmp格式的颜色表是不固定的，的确如此，我测试了几个bmp，颜色表各不相同。

不过由windows画图程序生成的256色的bmp试验时，发现颜色表一直相同，用来作为自己生成bmp文件的颜色表模版不错。

代码：

Code Snippet
  1. /*
  2. * =====================================================================================
  3. *       Filename:  PrintColorTable.cpp
  4. *    Description:  Print ColorTable Of Bmp Files
  5. *
  6. *        Version:  1.0
  7. *        Created:  03/09/2013 02:56:28 PM
  8. *
  9. *         Author:  zhy (), izualzhy@163.com
  10. * =====================================================================================
  11. */
  12.
  13. #include <stdio.h>
  14. #include <stdlib.h>
  15. #include <math.h>
  16. #include "Defs.h"
  17. using namespace std;
  18.
  19. int main(int argc, char* argv[])
  20. {
  21.     if (argc < 2)
  22.         return -1;
  23.
  24.     FILE* fp = fopen(argv[1], "r");
  25.     if (!fp)
  26.         return -1;
  27.
  28.     BitMapFileHeader bmfHeader;
  29.     fread(&bmfHeader, sizeof(bmfHeader), 1, fp);
  30.
  31.     BitMapInfoHeader bmiHeader;
  32.     fread(&bmiHeader, sizeof(bmiHeader), 1, fp);
  33.
  34.     RGBQuad* colorTable = NULL;
  35.     const int tableCount = pow(2, bmiHeader.biBitCount);
  36.     switch (bmiHeader.biBitCount)
  37.     {
  38.         case 1:
  39.         case 4:
  40.         case 8:
  41.             colorTable = (RGBQuad*)malloc(tableCount*sizeof(RGBQuad));
  42.             break;
  43.         case 24:
  44.             //no colorTable;
  45.             printf("No ColorTable For 24bits-bmp\n");
  46.             return 0;
  47.         default:
  48.             printf("unrecoginzed bitsCount\n");
  49.             return 0;
  50.     }
  51.
  52.     if (!colorTable)
  53.     {
  54.         printf("malloc error!\n");
  55.         return -1;
  56.     }
  57.
  58.     fread(colorTable, sizeof(RGBQuad), tableCount, fp);
  59.     for (int i=0; i<tableCount; ++i)
  60.     {
  61.         printf("%02x %02x %02x %02x\n", colorTable[i].rgbBlue, colorTable[i].rgbGreen, colorTable[i].rgbRed, colorTable[i].rgbReserved);
  62.     }
  63.  free(colorTable);
  64.     return 0;
  65. }



可以用来打印单色位图，16色位图，256色位图的颜色表，进一步比较相同位不同bmp的颜色表的区别。



izualzhy 2013-03-09 15:52 发表评论
]]>
