如果你使用UML进行设计，使用最多的应该是类设计；如果不是的话，要么你不怎么会利用UML进行设计，要么你不怎么会设计面向对象系统。我所见过的，基于过程的设计，常常使用时序图来设计流程。
类图是UML图中最重要的，它一般在我的设计中占比例最大。我设计类，主要注重两方面：
1. 写出每个类最重要的成员函数名，特别是public型的成员函数名。
从类名和这些重要的成员函数名，我一眼就看出这个类的职责和作用。
2. 表达出各个类之间的依赖关系：继承、组合、聚合。
继承关系是一定要清楚的，这个一般也很容易发现。至于组合和聚合，我们可以不必细分清楚，主要是清晰的确定他们之间的依赖关系，不要产生循环依赖。
类设计应该详细到什么程度，我从来不幻想能自动生成代码。
一种现象就是喜欢尽量详细设计，然后才进行编码实现，之后再也不管那设计了。
另一种现象是嘴里喊着“源代码就是设计”，从来也不进行任何编码前的设计工作，而自己代码其实写的很乱，很不可读，很难维护和扩展。
我坚持的原则是：
（1）重要的、不大变化的概念，要使用UML进行设计，以理清我们的思路，看清依赖关系。
（2）变化大的、细节的东西，可以采用“源代码就是设计”的原则。
（3）开发与设计同步，同步修改，在设计图上思考我们的开发，可以说是一种敏捷设计吧。

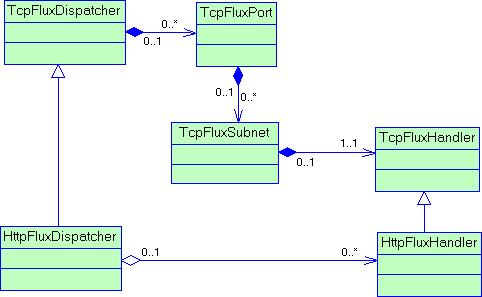

最近设计网络行为大流量设计，其中设计TCP流量分流模块的类图部分，如下：
