火炬之光的模型资源获取...

AstaTus — Sun, 11 Apr 2010 14:41:00 GMT

火炬之光是用Ogre开发的一款单机游戏,所以他的资源是可以再度利用的.但是在加载模型时他的动画信息没有导入进来,所以要将他的Skeleton文件动下手脚，以火炬之光中 Model/Goust为例,先将Goust.Skeleton文件拖放到OgreXmlConverter.exe工具图标上,然后就会在Goust.Skeleton目录上生成一个Goust.Skeleton.XML文件,该在中间插入标记,然后将所有的动画Skeleton文件Link进来.然后将xml文件拖到OgreXmlConverter.exe工具图标上,便自动又生成一个oust.Skeleton，该文件内就会link动画文件了

<skeleton> <bones> bones> <bonehierarchy> bonehierarchy> <animations> animations> <animationlinks> animationlinks> skeleton

<animationlinks>
    <animationlink skeletonName="Attack1.SKELETON" scale="1" />
    <animationlink skeletonName="Attack2.SKELETON" scale="1" />
    <animationlink skeletonName="Die.SKELETON" scale="1" />
    <animationlink skeletonName="Idle.SKELETON" scale="1" />
    <animationlink skeletonName="Run.SKELETON" scale="1" />
    <animationlink skeletonName="spawn.SKELETON" scale="1" />
    <animationlink skeletonName="special_teleport.SKELETON" scale="1" />
    <animationlink skeletonName="Special_Gen_AOE.SKELETON" scale="1" />
    <animationlink skeletonName="Walk.SKELETON" scale="1" />
    <animationlink skeletonName="Special_summon.SKELETON" scale="1" />
  animationlinks>

AstaTus 2010-04-11 22:41 发表评论

声源和多缓冲绑定的问题

AstaTus — Sun, 20 Sep 2009 03:17:00 GMT

一个声源与多个缓冲绑定时，这几个缓冲中的声音Format需要一致，否则
alSourceQueueBuffers函数会得到 0xA004的错误，然后在Sourceplay时声源状
态不会改变为AL_PLAYING而一直都会在AL_INITAL的状态

AstaTus 2009-09-20 11:17 发表评论

点相对与平面的位置判断的证明~

AstaTus — Wed, 25 Feb 2009 13:01:00 GMT

问题背景：
         很早就觉得数学很重要，但斌没有静下心来好好看~ 最近重写都D3D框架的结构，打算从基础类一个个写起。。
   今天写到射线的相交，在射线与平面相交的判断上，由于射线的的单方向性，所以可能存在射线的反向延长线和平
   面相交，但是正真的射线没  有  和平面相交，所以设：
      平面的单位法向量:N,；
      射线的起始点：Origin
      射线的方向：Dir

      如果Dir，N的点积为正且Origin在平面的背面，或Origin在平面的正面，且Dir，N的点积为负，则他们相交
      其他情况则不想交
      但关键是Origin在平面的哪一面该怎么算呢？下面来小证一下

证明：
      N,Origin,Dir均为矢量，其他为标量
  平面方程为 N(x, y, z) = D；
      射线方程为 P(t) = Origin + Dir*t;

      N为平面的单位法向量，
      求N与Origin的点积
      N•Origin = |N| * |Origin|cosF
      因为N为单位向量则求出来的值为Origin向量在N上的投影且有方向
      (这个有向长度相于当该平面经过原点时的有向长度，既D为0时),(D的几何意义是平面到原点的有向距离，
       既D为负则原点在平面背面，反之在反面)
      所以N•Origin + D为最后Origin在正真的有偏移的N上的投影的有向长度，为负则在背
      面，为正则在正面
      貌似讲的不怎么清楚 -_- ~~~

AstaTus 2009-02-25 21:01 发表评论

phong 光照模型。。

AstaTus — Mon, 16 Feb 2009 02:10:00 GMT

   前些日子乘着有闲功夫，慢慢的hlsl看了起来，发现以前学的数学知识全用上了，只可惜忘得都差不多了，又要恶补数学了。
   做了个比较简单的 phong 光照模型。

float4x4 Scal;
float4x4 World;
float4x4 View;
float4x4 projection;
float4x4 WorldViewProjection;
float3 EyePosition;
float3 LightDir;
float4 LightColor;

struct VertexInput
{
    float4  Position : POSITION;
    float2  Tex : TEXCOORD0;
    float3  Normal : NORMAL;
};

struct VertexOutput
{
    float4  Position : POSITION;
    float2    Tex    : TEXCOORD0;
    float3    Normal : TEXCOORD1;
    float3  View     : TEXCOORD2;
};

VertexOutput VertexMain(VertexInput input)
{
    VertexOutput output = (VertexOutput)0;

     WorldViewProjection = mul(mul(View, World), projection);

     output.Position = mul(mul(input.Position, Scal), WorldViewProjection);
     output.Tex = input.Tex;
     output.Normal = mul(input.Normal, World);
     output.View  = EyePosition - mul(input.Position,  World);

     return output;
}

float4 PixelMain(VertexOutput input) : COLOR0
{
    float diffsum;
    float specularsum;
    float4 color;
    float sunshinepower;
    float4 amibent = float4(0.1f, 0.1f, 0.1f, 1.0f);
    sunshinepower = 16.0f;

    diffsum = specularsum = 0;

    //漫反射
    LightDir = normalize(LightDir);
    diffsum = saturate(dot(LightDir, input.Normal));

    //镜面反射
    float3 L = -LightDir;
    float3 R = normalize(reflect(L, input.Normal));
    float3 V = normalize(input.View);

    specularsum = pow(saturate(dot(R, V)), sunshinepower);

    color = specularsum + diffsum * LightColor + amibent;


    return color;
}

technique techR
{
    pass p0
    {
        VertexShader = compile vs_2_0 VertexMain();
        PixelShader = compile ps_2_0 PixelMain();
    }
}

AstaTus 2009-02-16 10:10 发表评论

无限地形~

AstaTus — Mon, 16 Feb 2009 01:59:00 GMT

      终于把无限地形调试好了，但纹理部分还没做。那个恼人的BUG总是把机器搞成蓝屏，微软的东西用起来就是不放心啊。-_-
      下一步要做鼠标拾取，但发现扩展比较乱，打算重构下，具体思路是：
      1.把四叉树拿出来单独做成一个类，节点是node，只标管理坐标等方位属性，然后再用entity类attach上去，貌似现在大多数引擎都是这样做的。
      2.node用composite 模式可以自己create节点四叉树的那个类就是把node 和entity封装成树，以后如果有其他的场景管理模式就不需要改动node和entity类了
      暂且只想了这些，具体细节还有很多的考虑，只能慢慢来了
      .打算以后在编辑器里将场景直接导出成一个文件，然后在游戏里导入文件就行了~
      额，貌似还有很多事情~
      纹理没做样子比较难看不贴图了。

AstaTus 2009-02-16 09:59 发表评论

dx 与 mfc 整合成功！

AstaTus — Sat, 24 Jan 2009 14:18:00 GMT

    整合成功已将近1个星期了，但并不是很开心。因为先前的那个LOD效率太低潘永亮的pdf里说他有100~200+的帧率，而我的只是在30上下徘徊而且还是512 * 512的高度图，他说他的是1024* 1024的，所以无比的郁闷+ 仇视~后来感觉算法的瓶颈可能是在到最后分的节点太细了，导致在渲染时渲染队列里的节点过多，（我的笔记cpu是1.66G的，虽然双核，但单线程的程序最多也不会超过1.8G吧）后来看到ogre里的terrain的那里例子里，LOD变化时是一大块一大块的，一个节点代表一大块的mesh ，后来看了下是65*65的网格而我的最细只有3*3. -.-!
    所以这些日子都在弄那个地形，看到tonykee boss的博客里的那个无限地形非常的HAPPY，所以依据他的思路在写，后来发现这个地形代码非常的庞大，但可以想象，用起来将是非常的爽啊，因为tonykee boss只给了个大概的思路，细节方面有很多要考虑的，尤其是效率方面的(不知道是不是以前写过单片机的程序的原因，时间和空间的开销我都过分的关注-。-)，所以导致已将近写了1个星期，不过还差点，快的话明天估计可以展开全面的调试了。。。
   明天年三十，希望能1次调试成功~~

AstaTus 2009-01-24 22:18 发表评论

LOD地形。。

AstaTus — Thu, 25 Dec 2008 14:54:00 GMT

参考了潘永亮的lod的资料后，终于将LOD给实现了
      LOD地形的实现面临有2个问题
      1：网格的裂缝问题，我是用取消那条与低分辨块相邻的边来做的，这样的话有个缺点既每相邻的块分辨率做多只能相差1；
      2：生成网格时的遍历次数，用潘永亮的方法只需遍历一次
      具体参见潘永亮的PDF：
            /Files/AstaTus/largeLOD.pdf

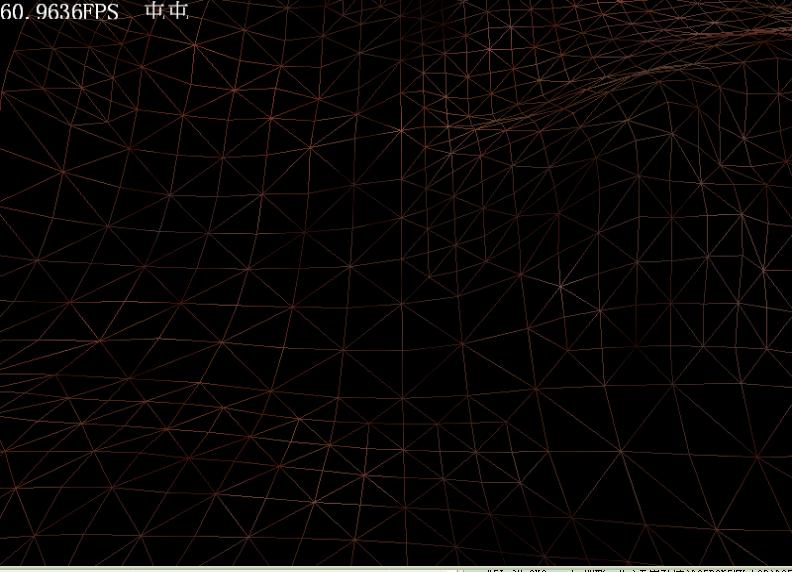

        我的效果图：

AstaTus 2008-12-25 22:54 发表评论

DX.纠错本。

AstaTus — Mon, 22 Dec 2008 05:06:00 GMT

   DX学习中总是在一些小问题上纠缠不清，所以特开一篇，记录下自己的错误。

1，内存访问异常：
         遇到该问题时，可能错误并非在报错的那个语句上，而是在前面的运行语句中，数组越界访问，或其他关于内存的错误。
         我就是在用vector时越界访问了（虽然vector可以自动开辟空间，但[]运算符貌似不能访问当前所占有的内存之后的内存，
         我是先resiz   e的，   这  样可以提高效率）导致后面createtexturefromfile的函数无法创建纹理。

2.      创建的实体渲染后不显示
         这个问题至今遇到了2次，都是因为变量的类型原因
         (1).索引的类型默认是WORD类型,但是在创建Indexbuffer时可以将索引的类型设置为DWORD。
         (2).自定义的顶点格式的xyz必定需要float型

3.      换了个dx的SDK(June 2008) 发现原来的shader代码出了点问题，在用到全局变量的代码处报
         global variables are implicitly constant, enable compatibility mode to allow modification 错误
         也就是说全局变量是extern也是常量，在shader里面不能修改，但可以从宿主程序里改。

AstaTus 2008-12-22 13:06 发表评论

重新封装DX。。。

AstaTus — Mon, 17 Nov 2008 14:21:00 GMT

好久没写了，前些日子去搞文件系统了，是单片机的文件系统，完全不能调试，累啊，现在用起2005 那一个爽字了得。。哈哈

现在已经完成相机，地形，框架三个类了，不过功能还不是很完善，还需待改进。。

贴张图

AstaTus 2008-11-17 22:21 发表评论

像素着色器的疑惑。。

AstaTus — Thu, 16 Oct 2008 14:39:00 GMT

/////pixel shader：
sampler BaseTex;
sampler SpotLightTex;
sampler StringTex;

struct PS_INPUT
{
    float2 base : TEXCOORD0;
    float2 spotlight : TEXCOORD1;
    float2 text : TEXCOORD2;
};

struct PS_OUTPUT
{
    vector finalcolor : COLOR;

};

PS_OUTPUT Main(PS_INPUT input)
{
    PS_OUTPUT  output = (PS_OUTPUT)0;

    vector b = tex2D(BaseTex, input.base);
    vector s = tex2D(SpotLightTex, input.spotlight);
    vector t = tex2D(StringTex, input.text);

    vector c = b * s + t;
    c += 0.1f;

    output.finalcolor = c;

    return output;
}

///////////////////////主程序
//..

BT = PSConstantTable->GetConstantByName(0, "BaseTex");
        ST = PSConstantTable->GetConstantByName(0, "SpotLightTex");
        TT = PSConstantTable->GetConstantByName(0, "StringTex");
//..

BT, ST, TT 为D3DXHANDLE类型，调试到这里时
这三个都为错误指针，PSConstantTable为获取正常的静态数据表指针，pixel shader编译也没问题，到底是哪里错了，抓狂。。

为什么编译没出错，获取静态数据表也没出错，就是在获取着色器里的sampler句柄时出错。。。谜团至今未解。。

AstaTus 2008-10-16 22:39 发表评论
